SOLIDWORKS異型孔向?qū)Чぞ呤且粋€功能非常強大的制作孔的工具，只需要簡單的幾步設置就可以創建符合標準的孔（包括：柱形沉頭孔、錐形沉頭孔、直孔、直螺紋孔、錐形螺紋孔等等）。

在激活了異型孔向?qū)詈?，選擇想要生成的孔的類型，接下來為孔指定標準、類型和大小，通過終止條件選項設置孔的深度。另外，可以為孔創建公差，由于SOLIDWORKS工程圖和模型具有關聯性，所以在模型中使用異型孔向?qū)?chuàng)建的孔，在工程圖階段是可以直接標注孔大小、螺紋規格及公差。

在實際工作中我們發現需要的螺紋規格沒有出現在相關的選項中，那SOLIDWORKS異型孔向?qū)欠窨梢蕴砑勇菁y規格呢？答案是肯定的。接下來讓我們看看如何添加螺紋規格。

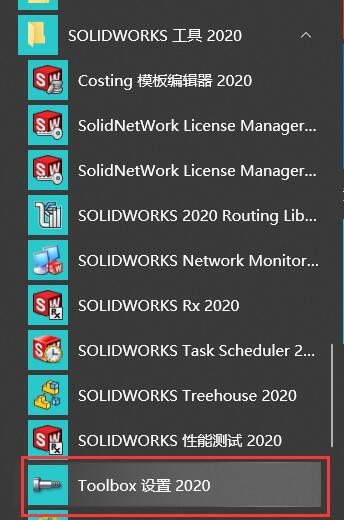

1、我們以SOLIDWORKS 2020版本為例，在系統的開始菜單中找到SOLIDWORKS 2020 工具（如下圖），點擊ToolBox 設置。

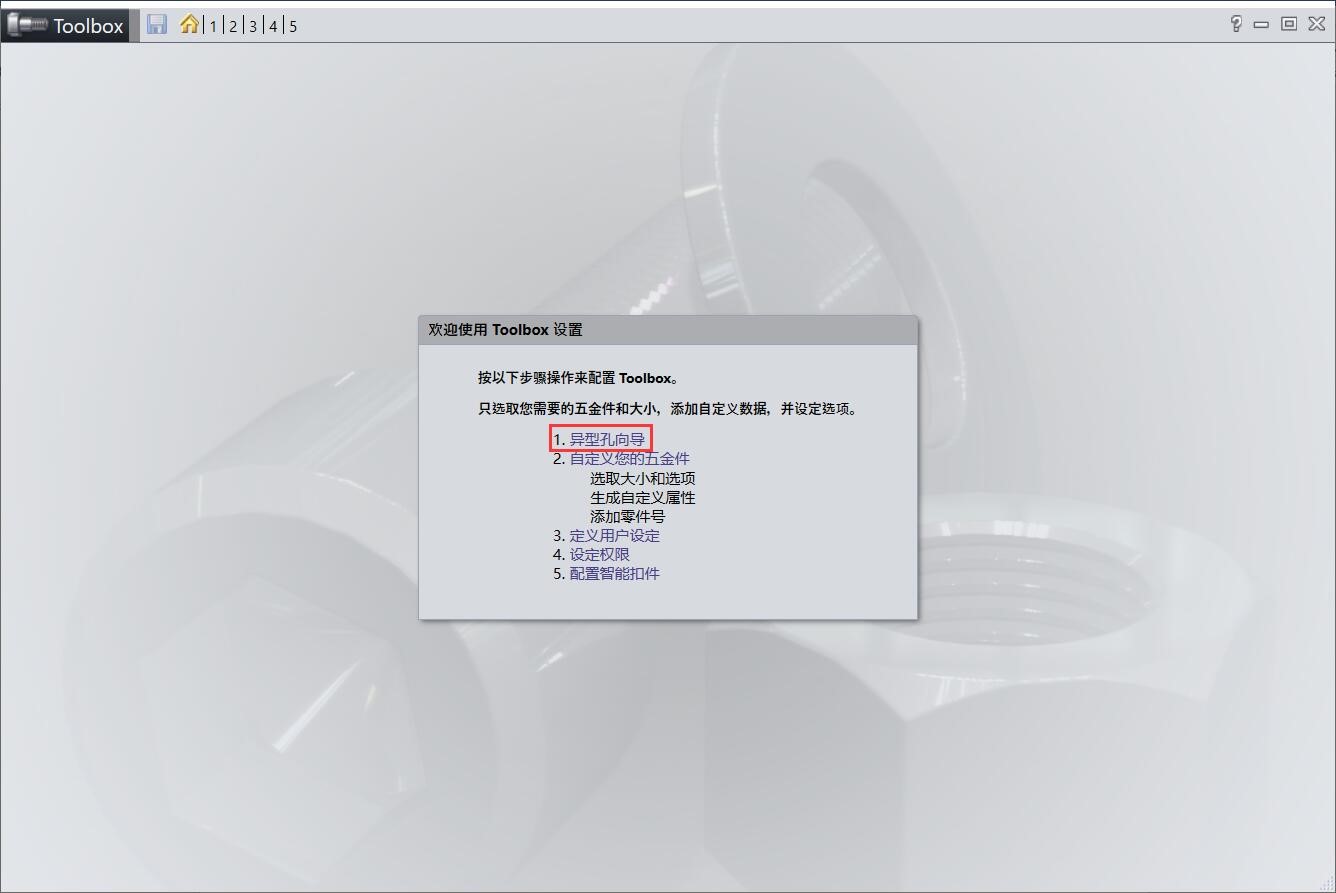

2、進入ToolBox 設置工具界面后，點擊“異型孔向?qū)А保M(jìn)入異型孔向?qū)Ы缑妗?/p>

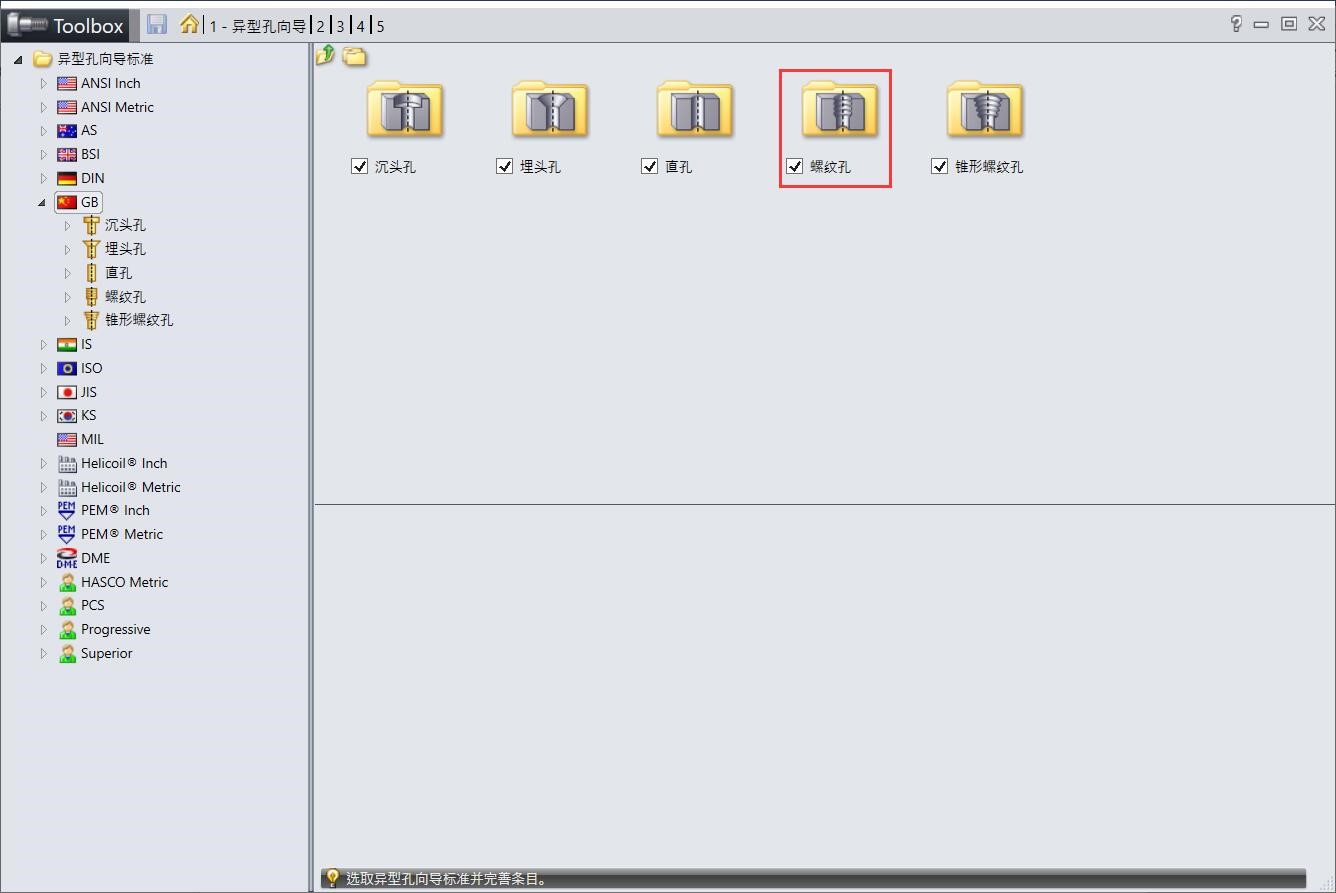

3、選擇相關的標準（這里以國標GB標準為例），點擊“GB”圖標，選擇要添加螺紋規格的孔類型（例如：螺紋孔）。

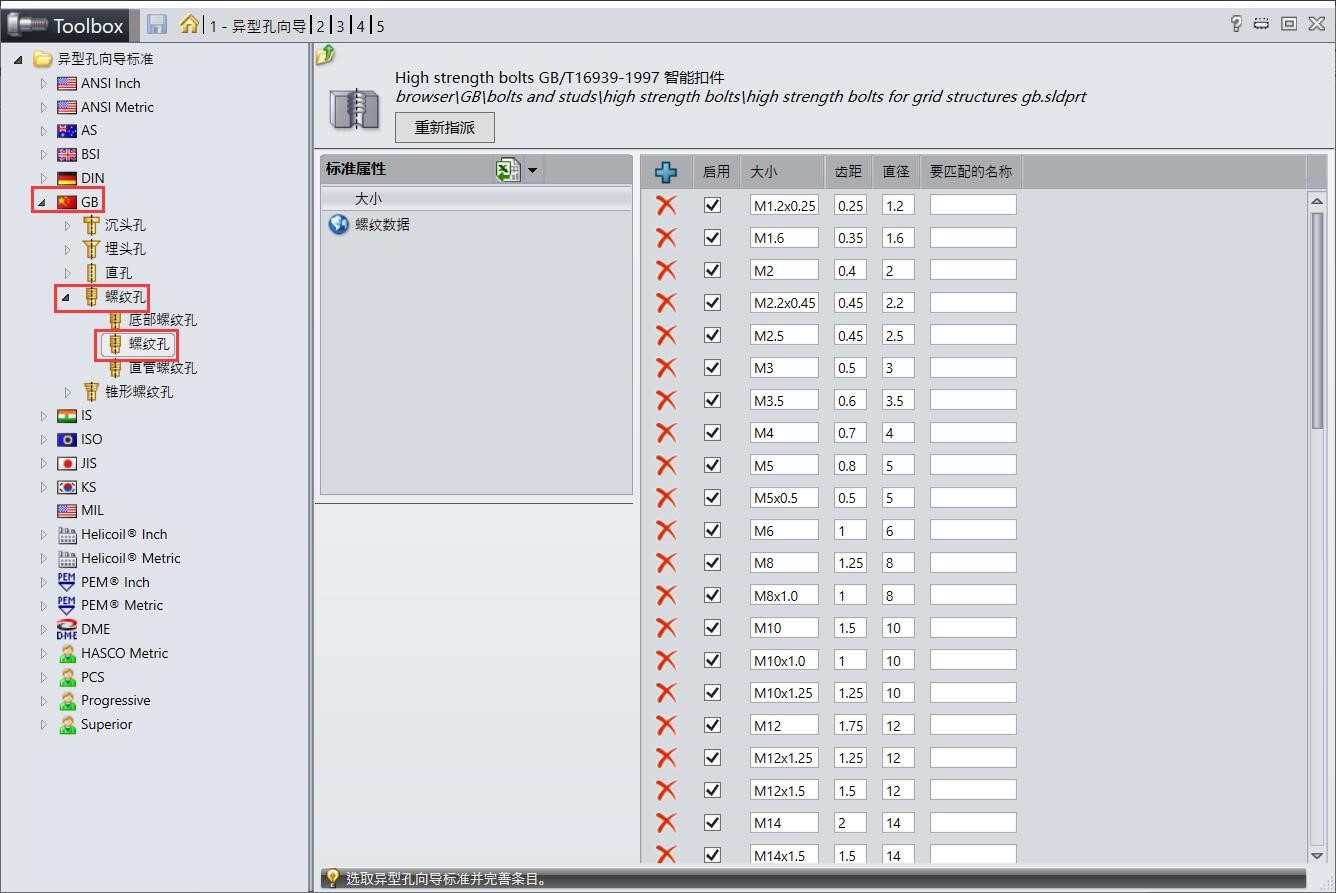

4、再次點擊“螺紋孔”，進入螺紋孔規格界面（如下圖）

5、這里面的列表中顯示了相關螺紋孔規格的信息。點擊列表上方的添加符號

6、在彈出的對話框中輸入相關的螺紋數據。完成后點擊確定。

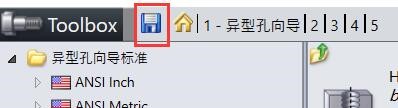

7、完成后點擊界面上方的保存命令（小伙伴們要記得保存哦！不然我們輸入的數據是不會在異型孔中顯示的哦！）

8、關閉ToolBox 設置工具，打開SOLIDWORKS軟件，使用異型孔向?qū)?，選擇相關的孔后，在ToolBox 設置工具中創建的螺紋孔規格就會出現在孔規格的大小選項中。

最后，需要大家注意的一點是：Toolbox設置遵循一定的規則，一般情況是參考標準，也就是說標準中如果沒有螺紋規格，那么Toolbox中即使可以把自定義螺紋規格寫入，但是SOLIDWORKS軟件本身數據庫中沒有，那么在創建自定義螺紋孔時，SOLIDWORKS軟件是不會生成這種規格的螺紋孔。
