基于SOLIDWORKS開發的工廠布局軟件——SolidPlant 暖通機房管道太復雜，什么三維軟件最好用？

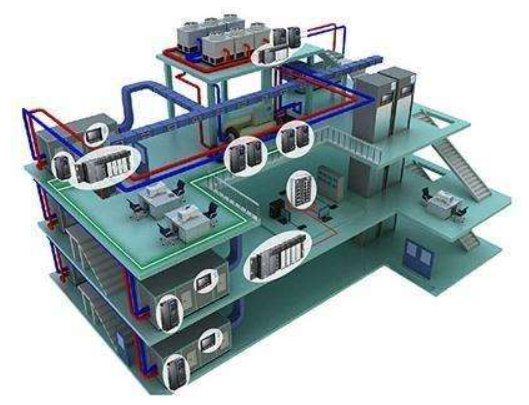

供暖、通風與空調工程是基本建設領域中一個不可缺少的組成部分，它對合理利用資源、節約能源、保護環境、保證工作條件、提高生活質量，都有著十分重要的作用。暖通空調系統在建筑物運行過程中持續消耗能源，如何通過合理選擇系統與優化設計使其能耗降低，對實現我國建筑節能目標和推動綠色建筑發展作用巨大。
在暖通設計過程當中，暖通管路的設計是最為關鍵、耗費工程量最大的部分。管路的設計由于其自身的應用特點，大多包含大量分支，管道走向也較為復雜，因此要求工程師在管路設計過程中投入大量精力。而在管路設計的發展過程當中，錯誤率高、復雜難懂的二維布線正逐漸被簡單直觀的三維布線所取代，越來越多的企業選擇使用三維CAD軟件完成管路的設計。

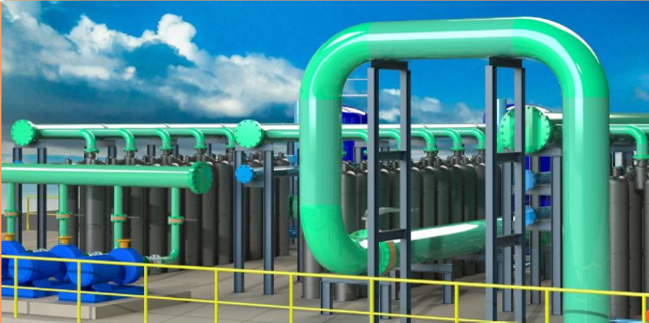

SOLIDWORKS作為廣泛使用的3D CAD軟件，具有簡便易學，設計準確等特點。而基于SOLIDWORKS開發的工廠布局軟件——SolidPlant更可謂與SOLIDWORKS“強強聯手”，在管道布局和鋼結構搭建等方面提供了更加便捷的操作以及更加精準的模型。SolidPlant作為專注于工廠布局的軟件，分為兩個軟件模塊：P&ID和3D，其中P&ID部分可以幫助設計者高效便捷的完成前期工藝流程圖設計，而3D部分作為SOLIDWORKS的插件，可以使用草圖驅動調用復雜鋼結構及管路模型，使暖通設計中的管路設計更加方便快捷。
與傳統的3D CAD軟件相比，SolidPlant更加專注于管路管線的布置，其組件添加、更改管線尺寸、移動標高等強大的管線編輯功能能夠幫助設計者在第一次進行管路設計時精準完成模型搭建，從而極大地減少重復設計及修改所需要的時間。作為工廠布局類軟件，SolidPlant包含國際范圍內90%左右的常用規格標準，另外非標準件的建立和添加方法也較為簡便，庫的修改和添加不再是工程師望而生畏的問題。

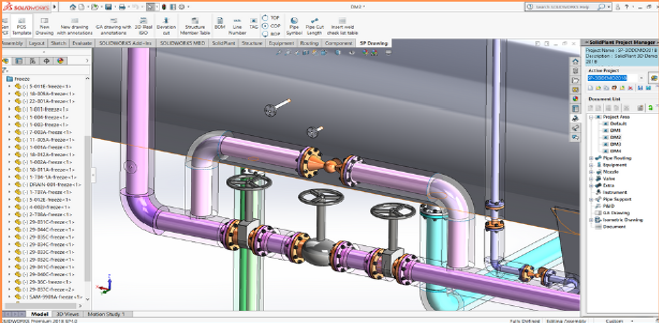

SolidPlant 3D不僅在管道布路方面具有強大的軟件功能，另外能夠提供鋼結構、設備及電纜橋架等模塊的快速調用，并且支持管道軸測圖、平面布局圖等施工圖紙的一鍵出圖功能。使用專業性強、功能全面的SolidPlant軟件輔助完成管路設計，再復雜的暖通機房管道都能夠輕松完成建模，提高設計效率。
