SOLIDWORKS利用外部參考關系，我們可以實現零部件直接的關聯設計，也可以利用外部參考生成復雜的草圖，從而實現自頂向下的零件設計，但是在實際使用中偶爾也會遇到關于外部參考帶來的問題，兩個零件之間不想關聯，或是刪除關聯。
下面通過一個例子說明如何徹底刪除外部參考，下圖是外部參考的顯示方式，都有其什么含義：

{存在外部參考}                                                                                                                     {外部參考不關聯}

                                         {外部參考被鎖定}                                                                                     {外部參考被斷開}，使用全部斷開功能，參考關系便再也連接不上，慎使用。

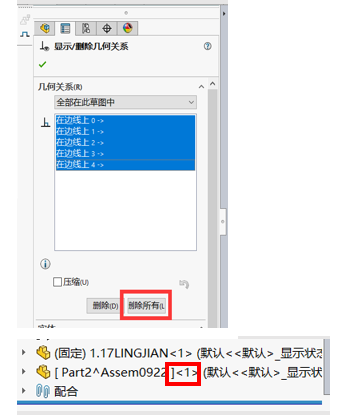

要完全刪除所有外部引用，用戶必須刪除任何現有關系，用戶可以在關聯創建的激活草圖中執行此操作，并選擇命令欄中【顯示/刪除幾何關系】來刪除所有外部參考關系。刪除之后結果如圖：

這時我們發現零件外部參考已全部刪除，無外部參考符號顯示，此時零件已是獨立的實體零件，可以編輯，裝配操作。
所以，如果要徹底斷開單個零件的外部參考，不應僅在列舉外部參考使用【全部鎖定】或是【全部斷開】，應該在參考草圖中刪除所有的外部參考關系。
