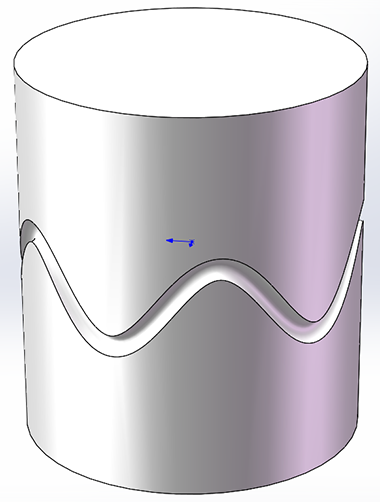

在SOLIDWORKS軟件中要?jiǎng)?chuàng)建一個圓柱波浪線掃描切除，需要用到的核心功能是“方程式驅動曲線”，本文會用該模型的繪制方法逐步講解SOLIDWORKS方程式驅動曲線的功能。

1、需要建立在SOLIDWORKS 3D草圖的基礎上

從切割的路徑上就能判斷出2D草圖是無法滿足功能需要的，因此，首先需要建立SOLIDWORKS 上海 3D草圖環境。

2、SOLIDWORKS 方程式驅動曲線的應用

找功能可以在SOLIDWORKS 上海軟件界面右上角搜索欄中輸入方程式，若要經常使用，可以自定義界面，把搜索出的功能拖拽到command manager上（也就是功能面板上，圖中紅框處）。

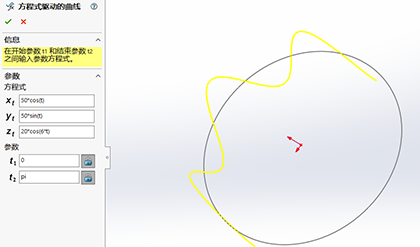

點擊該功能后，功能面板如下圖：

具體參數含義如下：

①方程式采用“笛卡爾坐標系”；

②Xt中的50代表半徑，由于被切割的圓柱直徑是φ100，因此切割路徑需要R50，故Xt中是50*，“*”代表乘號。Xt和Yt分別代表曲線的x和y方向的半徑，若X取50，Y取100，則X方向的半徑值是50，Y方向半徑值是100，過渡部分會連接（大家可自行測試）；

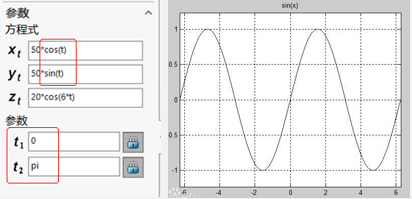

③sin和cos函數規定了曲線的走向（即正弦、余弦函數），其中，參數t1、t2是取值范圍，會分別代入Xt、Yt的t中；

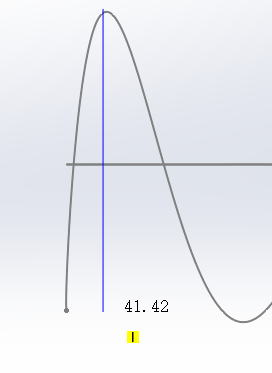

④Zt代表曲線的縱方向信息，其中20代表波幅（上下分別20mm，故總的是40，下圖中可以看到參考線長度接近40mm）。

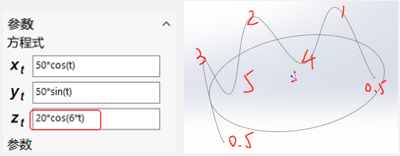

6*t中的6代表波數；

⑤若想圍成一個正圓，需分兩段方程式曲線畫，且在一個3d草圖內。t1t2取值從0~pi，更改為pi~2pi，pi代表π（即圓周）；

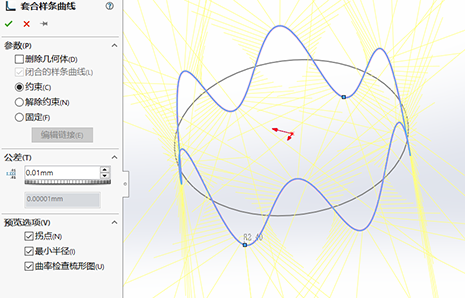

3、樣條曲線完成后，可以使用套合樣條曲線提升曲線的魯棒性。最后使用拉伸切除即可
