SOLIDWORKS如何2d轉3d的方法
大多數企業從前的二維dwg工程圖數量龐大，常用于設計參考，進行三維設計時需要把舊的二維圖紙轉化成3d模型，目前市面上還沒有任何一款軟件可以做到自動二維轉三維，而在SOLIDWORKS軟件中有一個“玻璃盒”輔助工具，可以協助用戶快速完成數據轉換，下面，我們就來看一下如何操作。

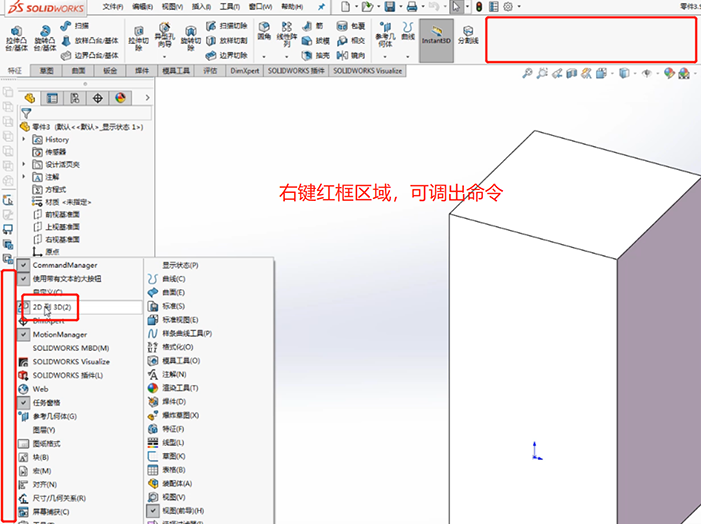

首先需要先在SOLIDWORKS 青島軟件中調出命令窗口，如圖1所示。
圖1

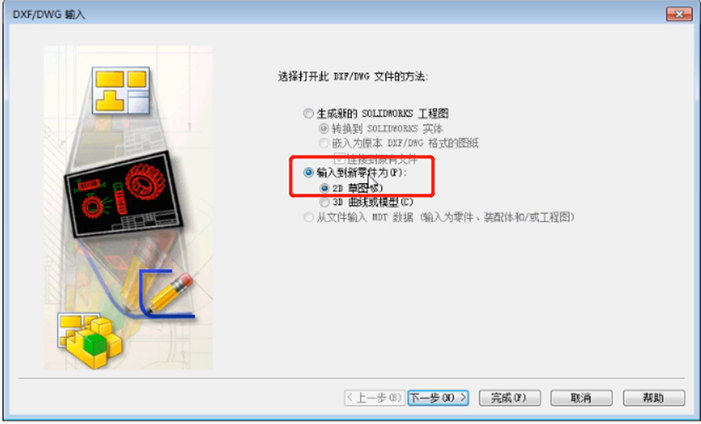

然后把DWG或DXF文檔打開，注意選擇輸入為新零件而不是SOLIDWORKS工程圖，二維圖可以作為零件的參考線。
圖2

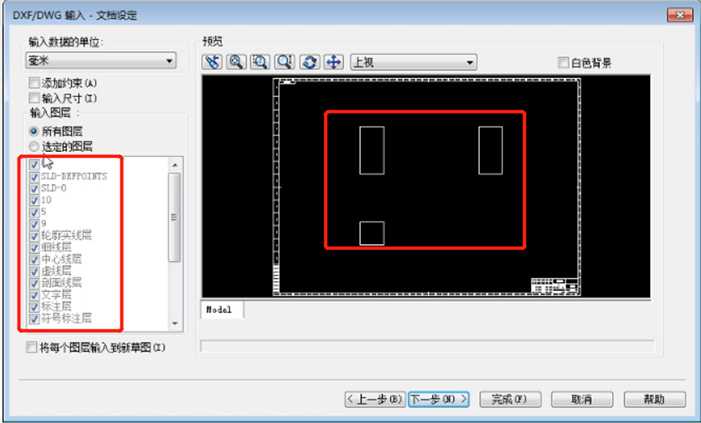

根據需要，保留所需要的視圖。
圖3

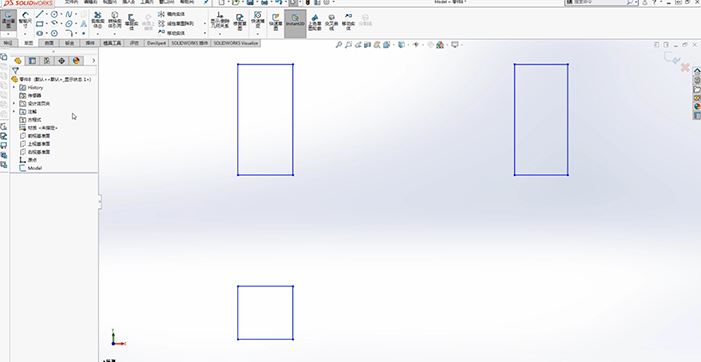

輸入后，DWG圖紙轉變?yōu)槠胀ǖ?D草圖，可以作為建模的參考，需注意，所有尺寸都是藍色欠定義的狀態，建議用尺寸標注完全約束，便于后期參數化修改。
圖4

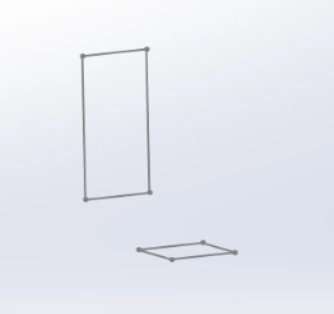

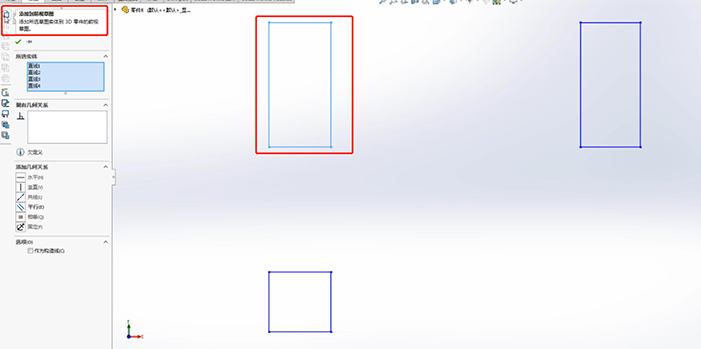

SOLIDWORKS 青島玻璃盒工具的作用是，把“平面”狀態的三視圖，轉換成“立體”狀態，作為拉伸、切除、打孔等操作的重要參考，雖然從操作上來說，用戶還是需要手動建模，但是先前做的視圖可以反復重用，一定程度上減少操作量。
圖5
圖6
下面，我們通過視頻來看一下實際的操作，前2分35秒是上述文字原理的視頻版，若已經明白原理，可以直接從2分36秒開始看實例操作。
