Solidworks simulation設計情形助您分析參數變化時的趨勢及尋找設計參數的優值

在分析一個裝配體時，載荷、幾何體及材料常數都被當做設計變量來處理，而設計情形可以很方便的應用到這種分析中，結果能以設計變量的函數進行圖表來顯示，同時它可以運行多個算例，從而幫助我們獲得能夠用于優化設計的趨勢，或者充分優化設計。

我們以汽車懸架為例子進行實例分析，分析它在四個條件下的狀態并尋求它的優值，每一種情形的值都代表一種載荷的情況，材料為合金鋼，屈服強度620MPa：

（1）汽車禁止（-255N V，0N L）。

（2）汽車在平滑路面上以恒定加速度行駛（185N V，60N L）。

（3）汽車在顛簸路面上行駛（385N V，72N L）。

（4）汽車在平滑路面上行駛，然后爬上斜坡（900N V，115N L）。

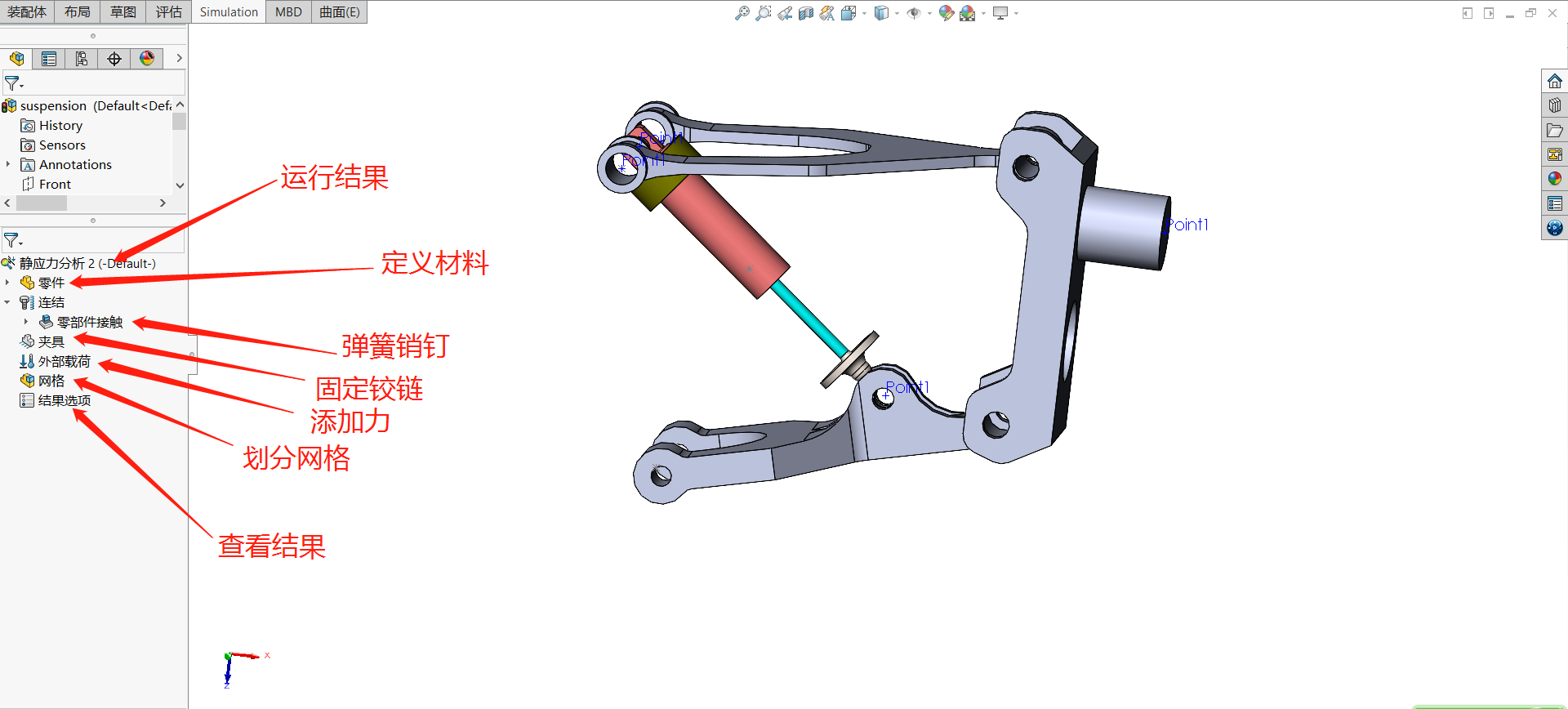

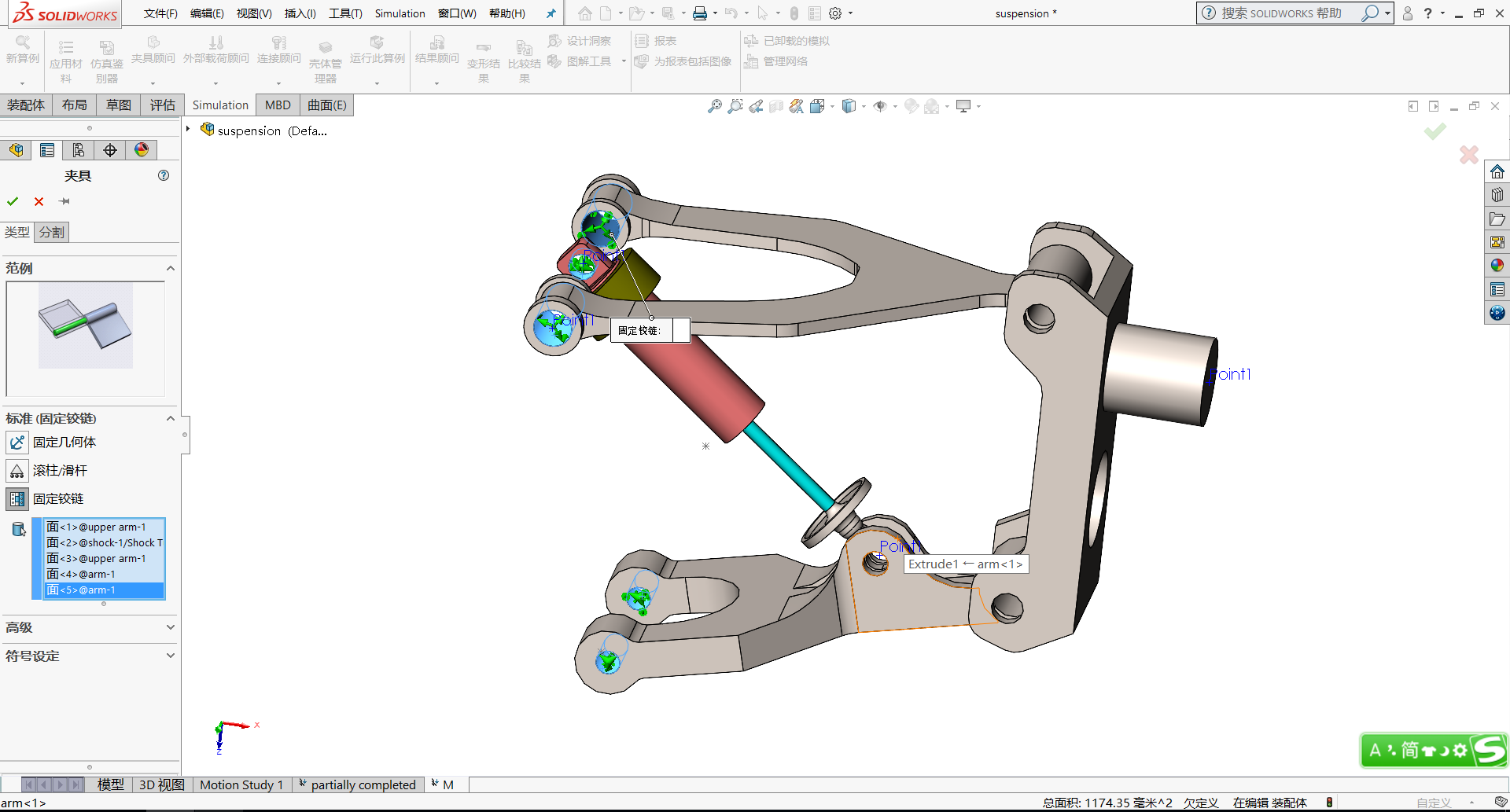

1. 打開裝配體，創建新算例，指定材料屬性，定義鉸鏈約束，定義彈簧接頭，定義銷釘接頭。

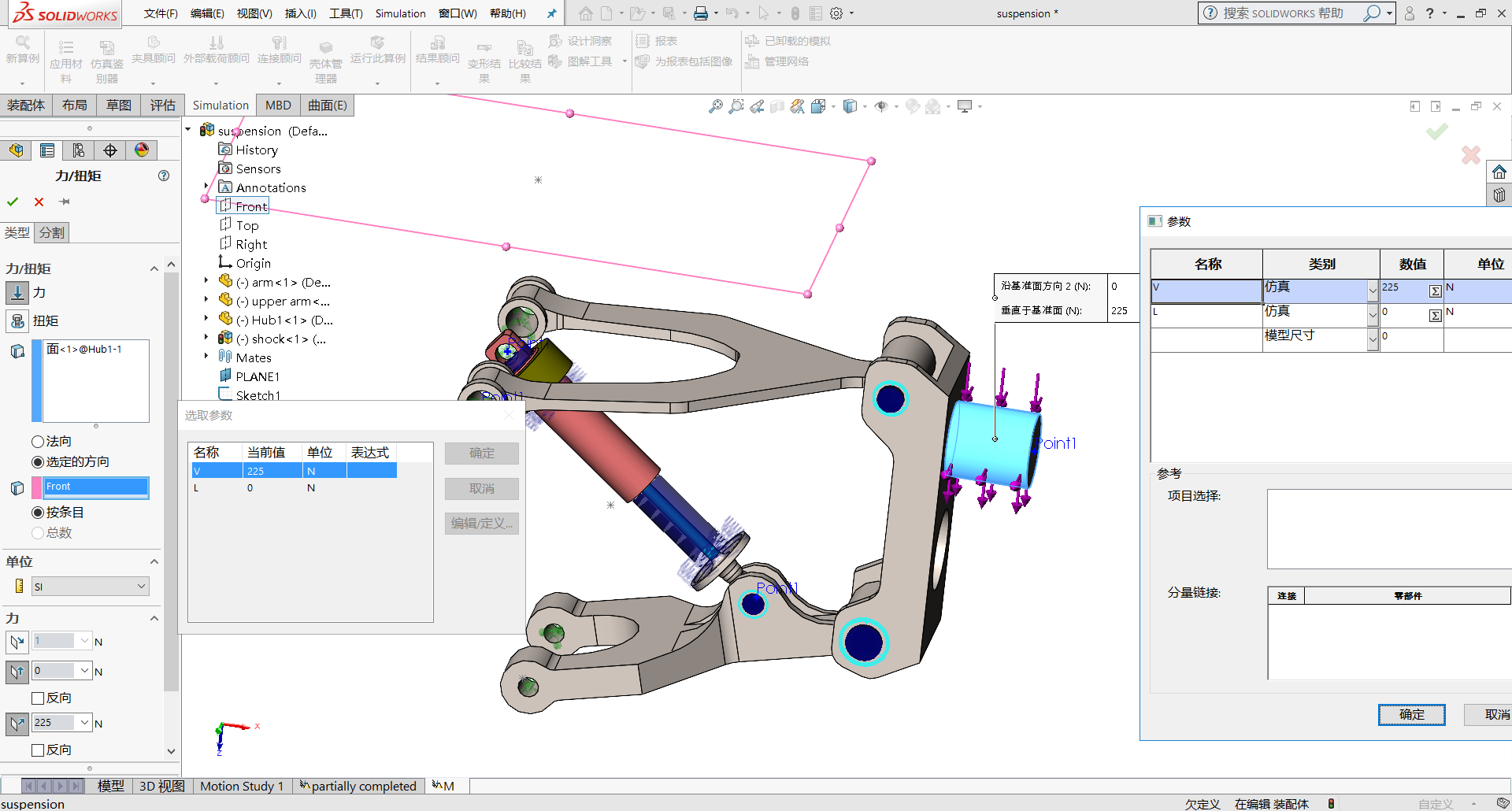

2. 施加縱向力與橫向力，參數可自定義或鏈接。

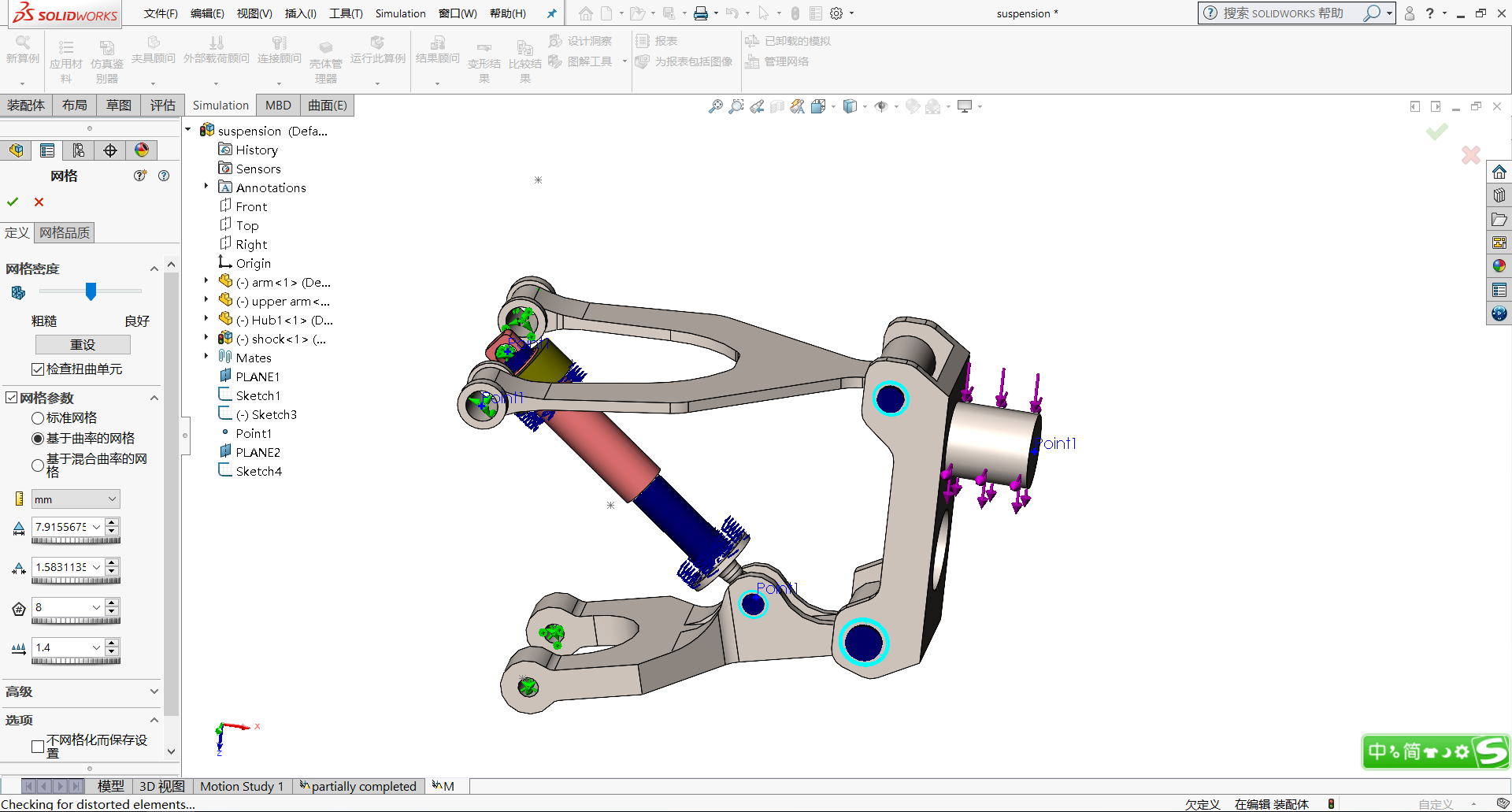

3. 劃分網格

4. 運行算列

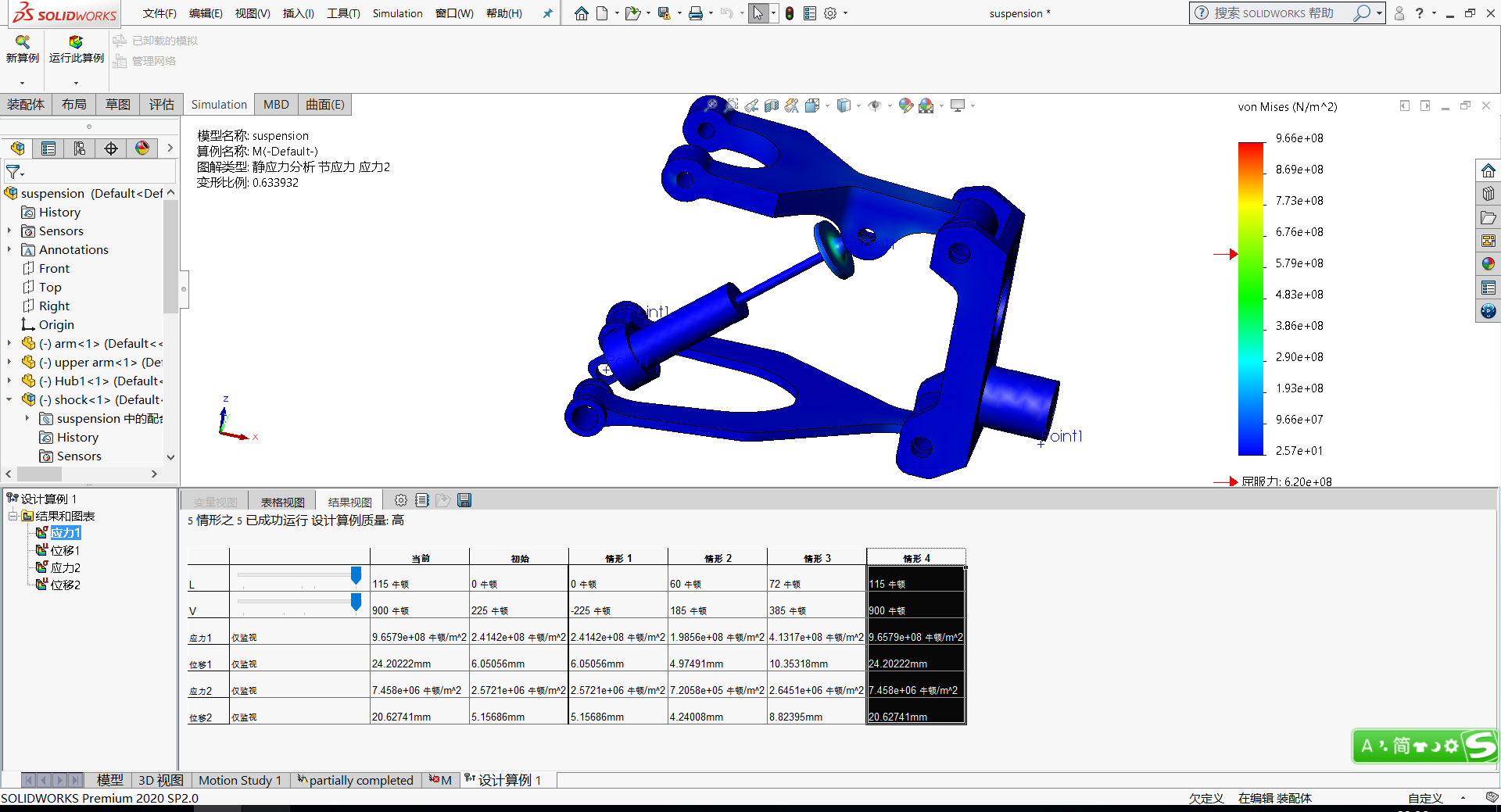

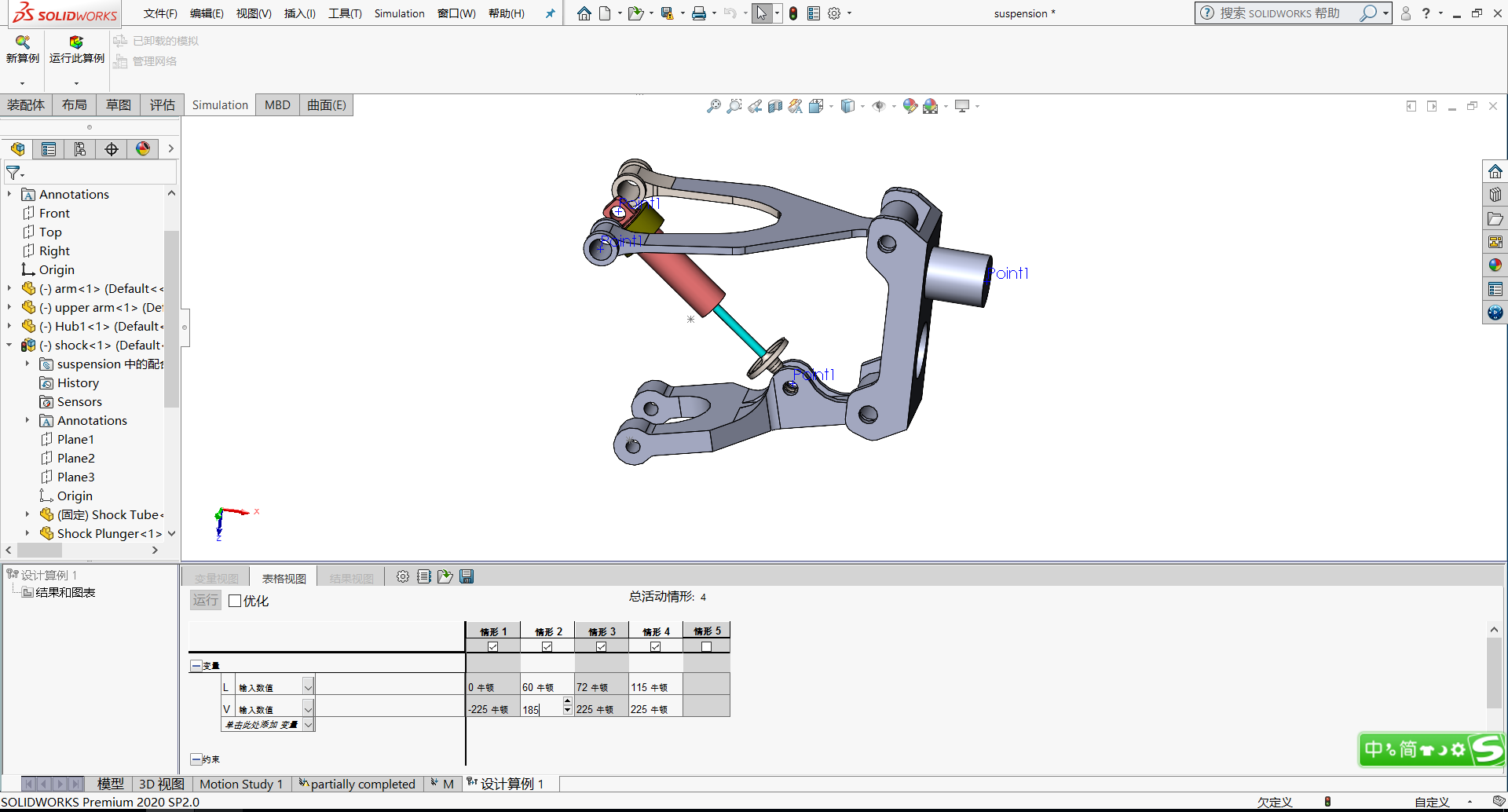

5. 創建設計算例，選取變量并輸入數值，添加全局與局部傳感器，運行得到結果，情形4的應力966MPa與位移24mm均大，說明爬上斜坡代表了糟糕的情況，我們需要修改shock裝置來承受這個載荷。

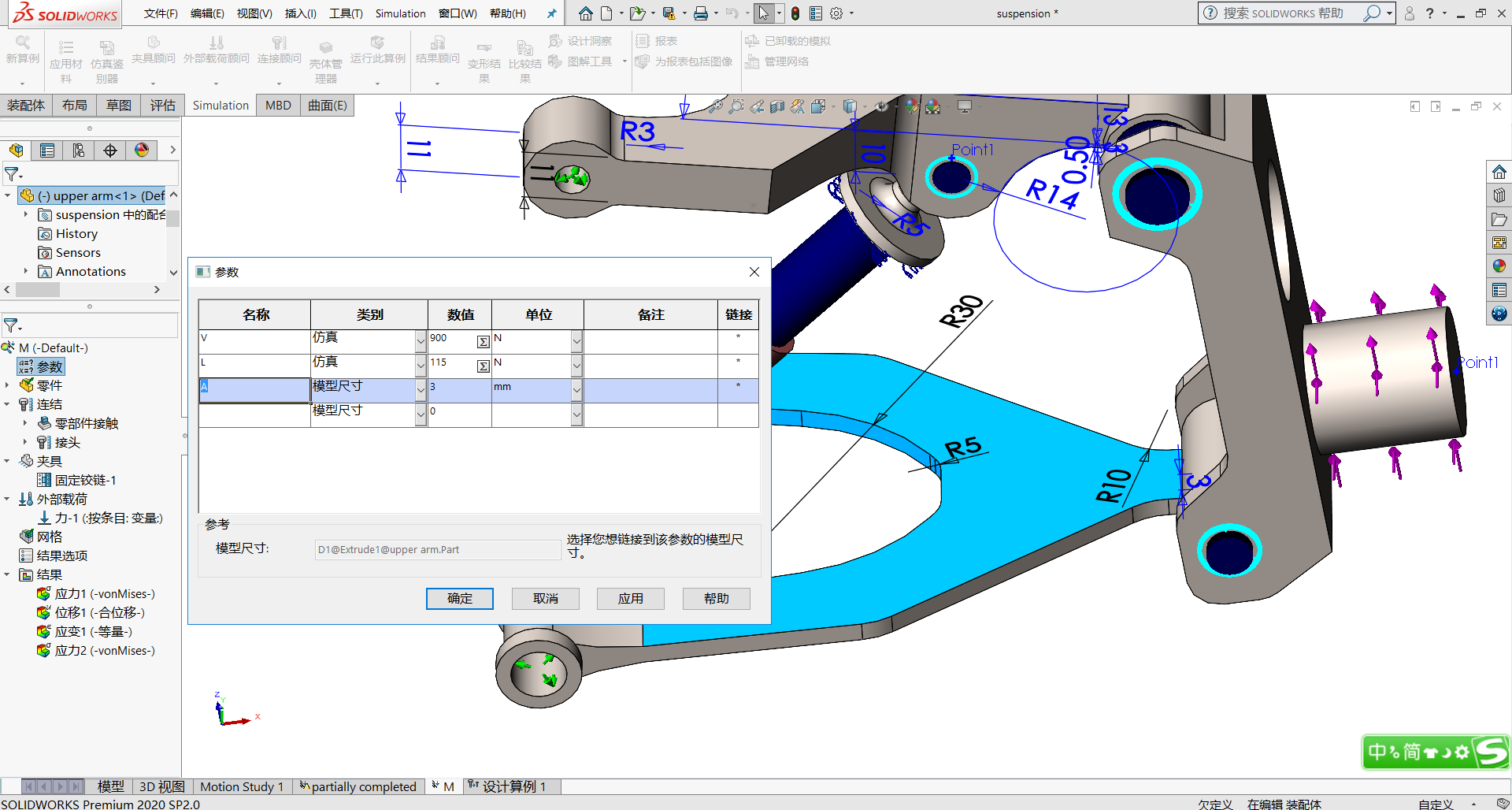

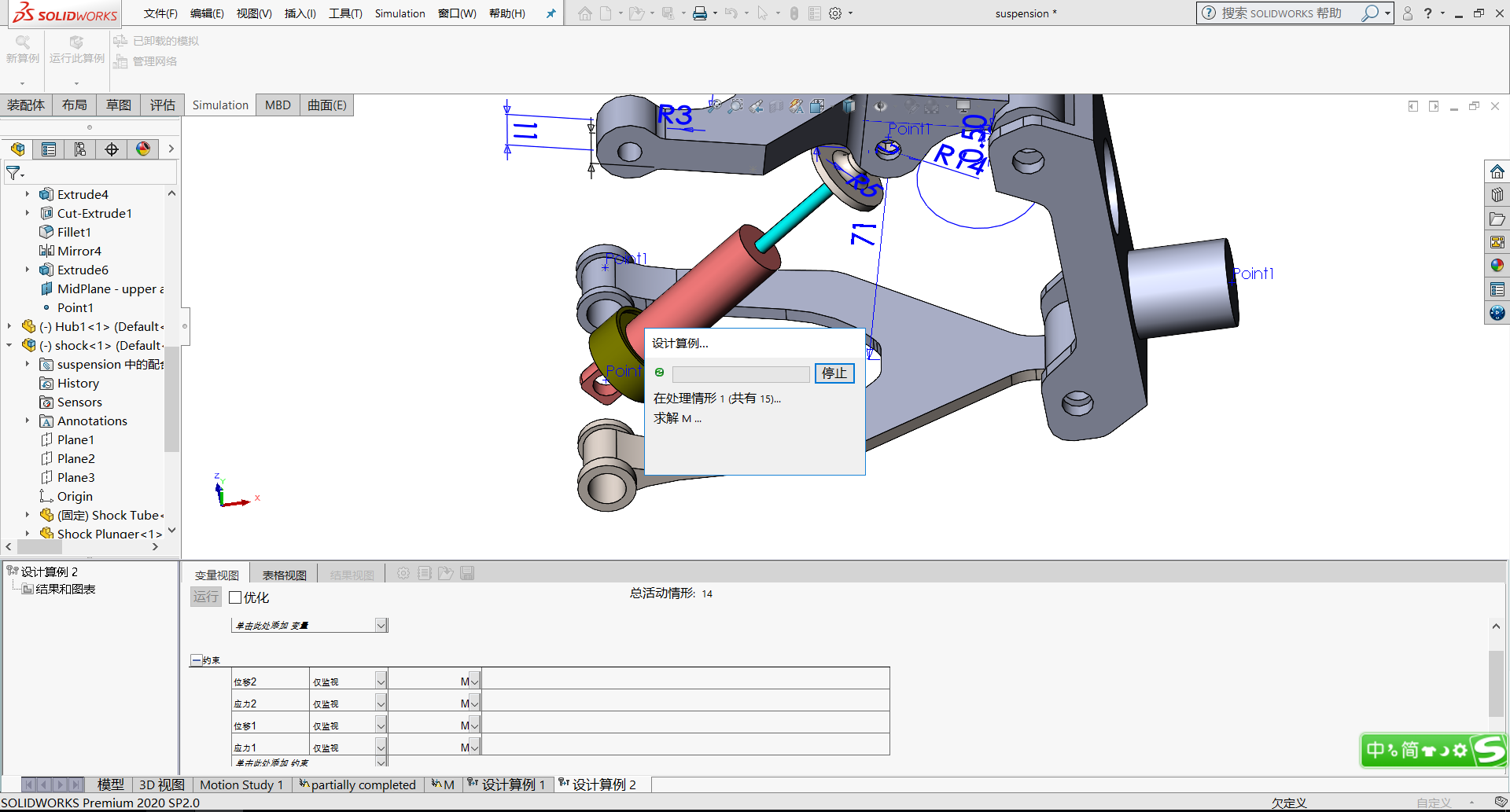

6. 切換到靜態算例，定義幾何參數，修改載荷，定義新的設計算例，定義算例選型，運行，查看結果，圖表顯示Von Mises應力的全局極值。

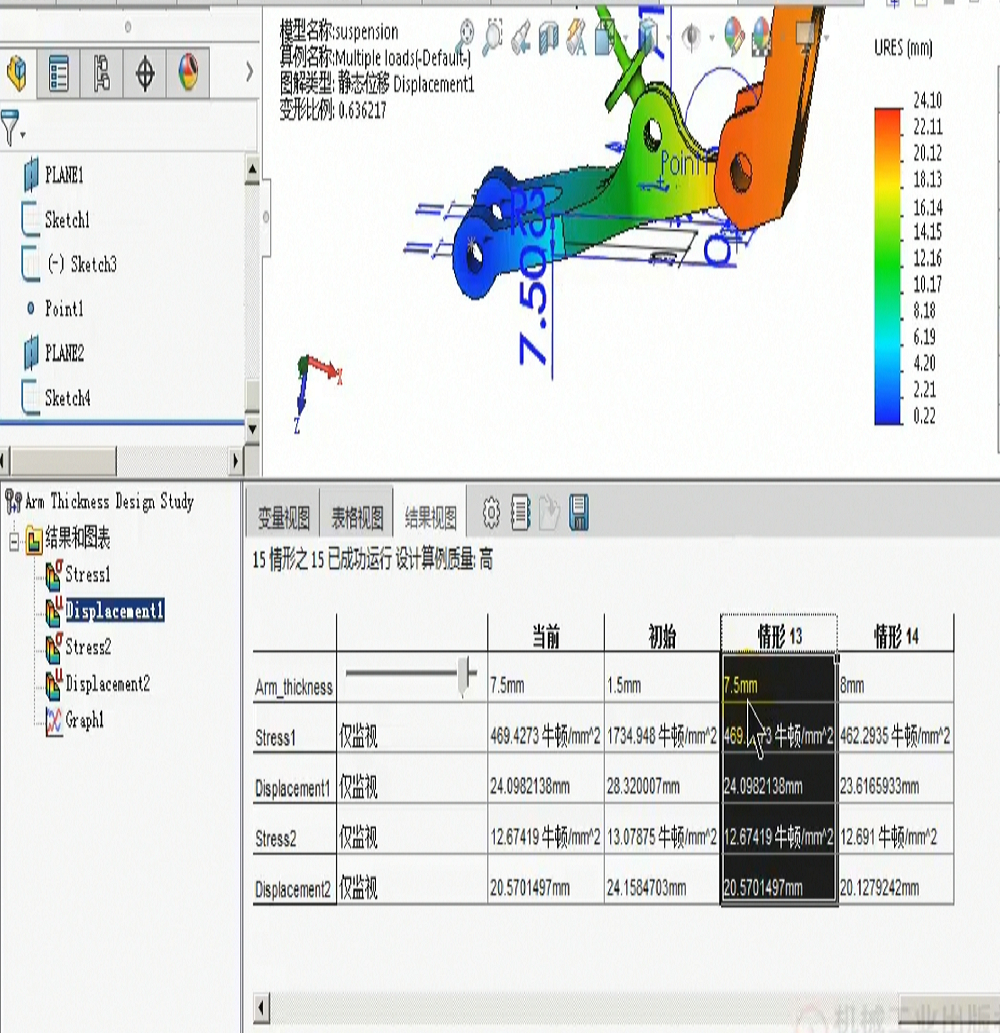

7. 結果顯示Von Mises應力下降到462.29MPa，圖表直觀顯示Von Mises應力在情形6即厚度超過4mm時，整體Von Mises已經沒有明顯減小，所以可以判定4mm為優值，是合金鋼屈服強度的78%，是符合我們的設計的。
