SOLIDWORKS簡化特征小妙招！
SOLIDWORKS保留運動副的情況下簡化特征
當模型需要發布到網上，需要去除不必要的特征，大家是如何操作的，是直接另存為stp，還是手動刪除部分特征？接著，再提出一個需求，如果接受模型的人員還需要這套部件中保留運動配合的，又該怎么在設計數據安全性上做取舍？其實SOLIDWORKS軟件本身自帶一個功能叫defeature，可以滿足上述所有需求，并且操作簡便。

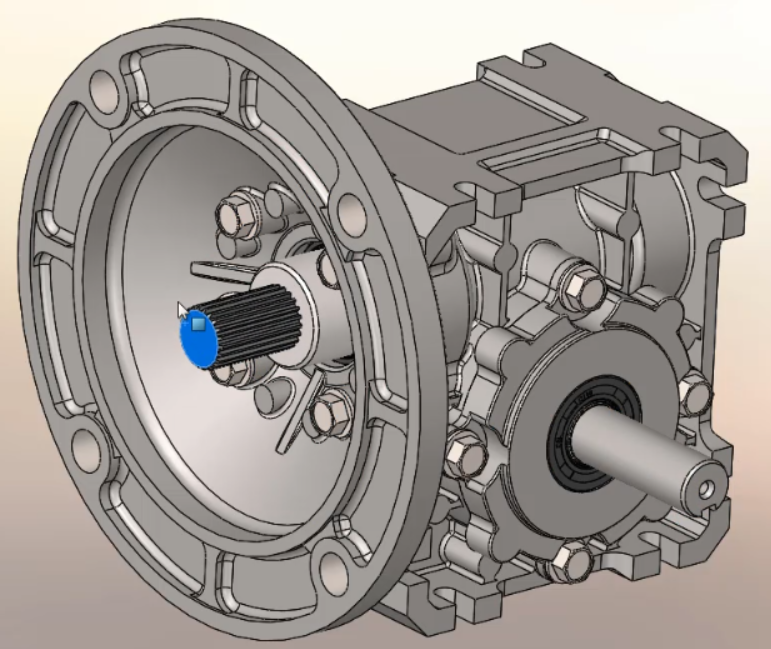

例如下圖中的變速箱，發布給客戶的數據無需保留內部的特征，可以填成實心的，外部的特征除了必須保留的安裝孔位和整體輪廓需要保留以外，其他加強筋等特征都可以去除，而變速箱的傳動比必須保留，不然下載模型的客戶無法便捷使用，只能用于查看是否有干涉，無法進行運動校對設計。

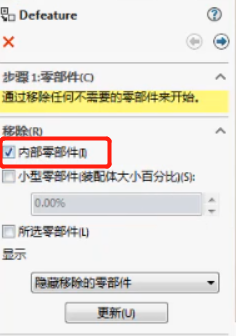

使用defeature功能，勾選移除內部零部件，程序會自動運算封閉空間并且填實，而且是在裝配體中直接運行交叉運算多個零件的空間交集，需要注意，若設備非常復雜，運算時間會相應增加，建議讓程序徹底完成運算后再進行下一步操作。

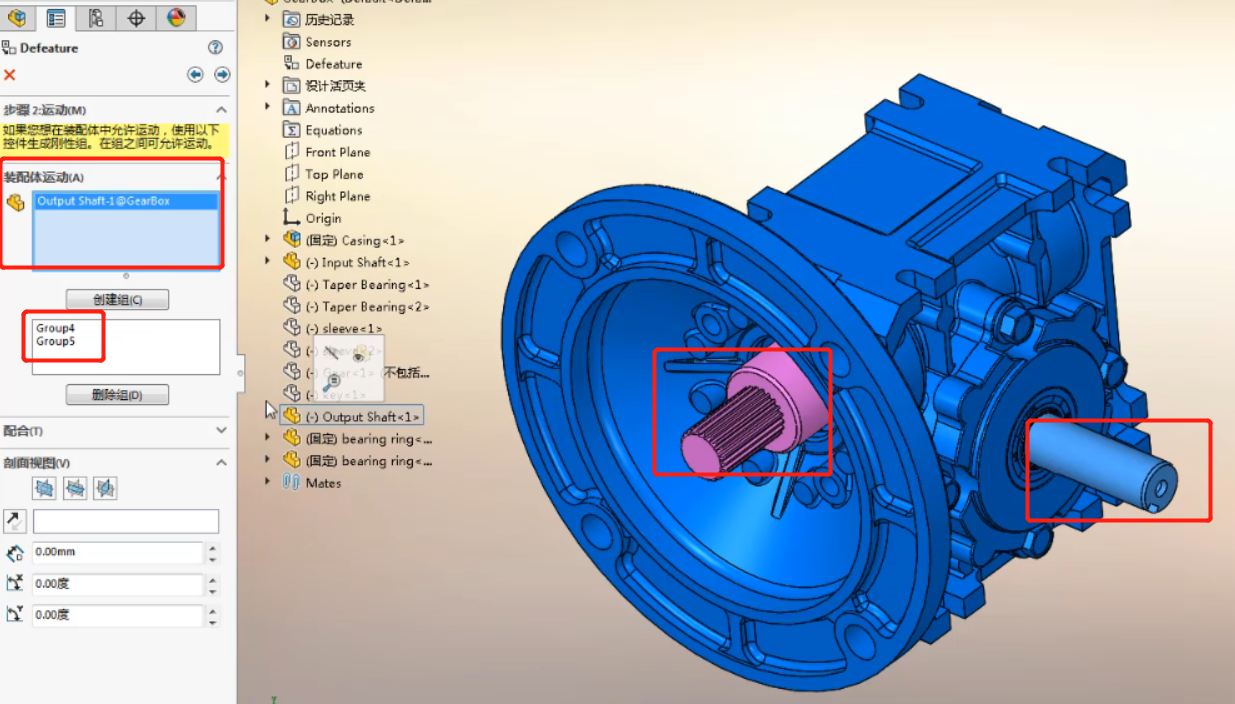

對于裝配體配合的保留，工具也可以設置不同的分組，保留配合關系。
對于不想保留的特征，也可以單獨選取面，并且移除。

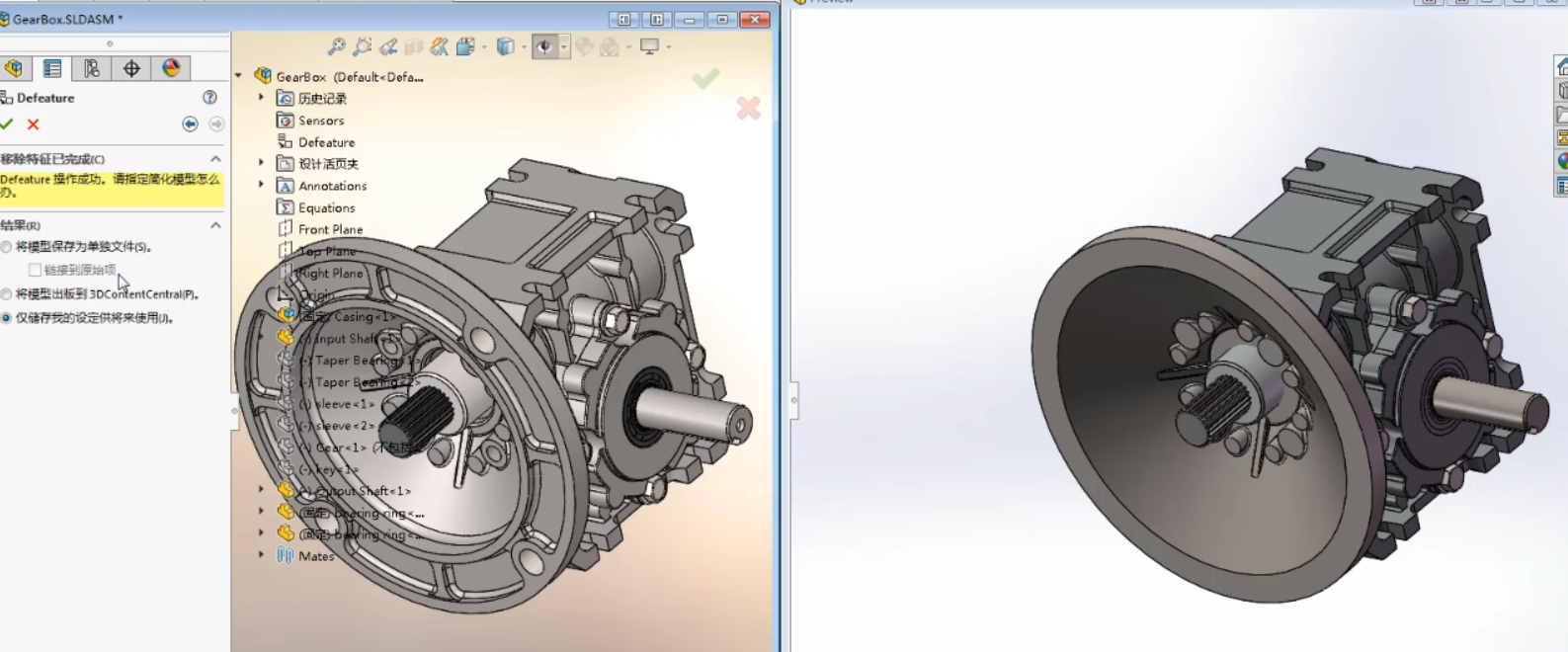

獲取簡化后的模型，在SOLIDWORKS2021版本中，簡化后的模型還可以作為配置直接保存在模型中，便于大型裝配體使用，優化運行速度。
