SOLIDWORKS大型裝配體如何做到絲滑裝配出圖
大型裝配體如何做到絲滑裝配/出圖

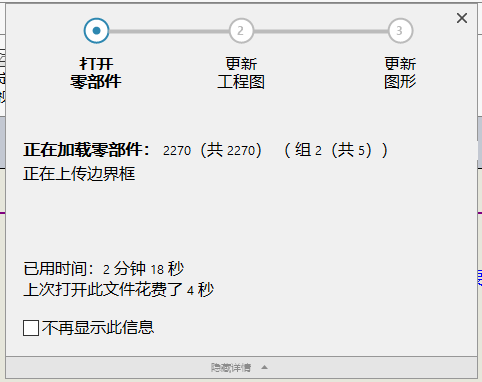

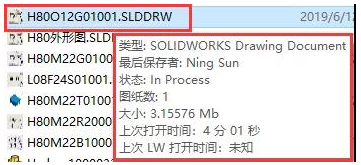

如圖所示：你在使用SOLIDWORKS工具編輯裝配體和工程圖時，是不是遇到過此類情況，打開裝配體要4-6分鐘，工程圖也成為一個熬人的事情，當您的零部件個數超過3萬個時，您就可以好好看下我下來的內容了！
隨著我們設備的零件逐漸細化，增多，你會發現當你編輯裝配體時，會發現軟件會變得卡慢，處理一張工程圖，只是標注幾個關鍵位置尺寸，就要等待軟件反應過來，你會不會變得急躁？

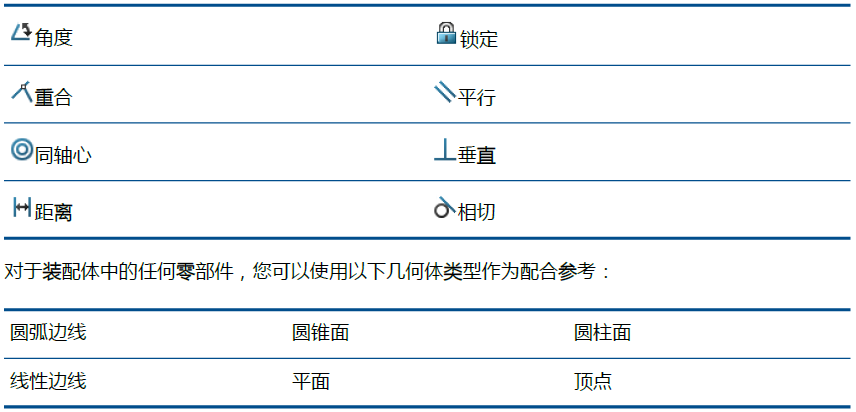

SOLIDWORKS 2019版推出新功能-【大型設計審閱模式】，可以讓我們在輕量化的狀態下裝配零部件，之前的【大型設計審閱模式】只是用來查看裝配體，快速打開超大型裝配體，現在可以編輯、配合。配合選項包括基礎配合，配合和機械配合還不能使用。也可以識別配合參考。
怎么使用呢？很簡單，選擇這個裝配體，點開打開方式，在選定【大型設計審閱】，模型樣式圖圖2所示

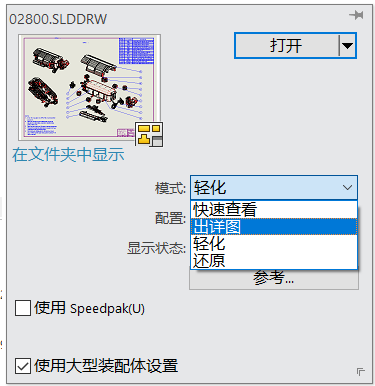

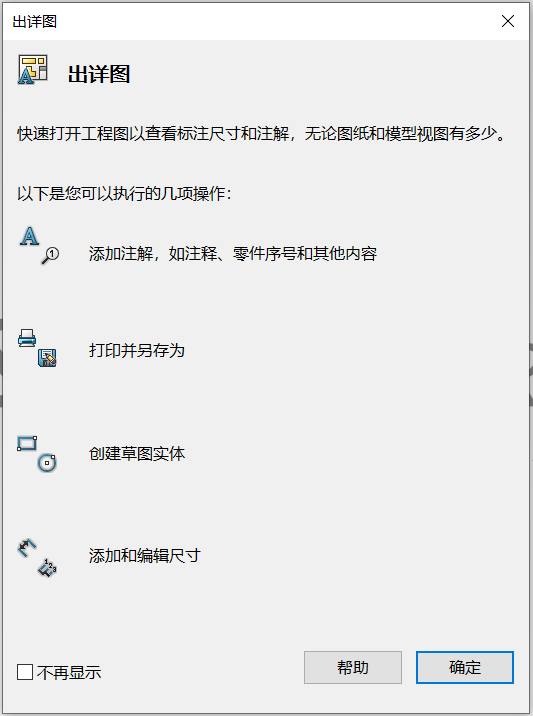

工程圖方面也是一樣，因為相互關聯的關系，工程圖視圖上都加載有模型，所以如果你的裝配體模型很大，固然打開工程圖很慢，如果我們把這種關聯關系斷開，不加載模型，不就可以快速打開工程圖了嗎？效果跟【分離工程圖】一樣，但是可以在此工程圖上添加從動尺寸，并可以保存在還原模式的工程圖上。使用方式如下：
