概述
如果裝配體中包含有特定規格的孔、孔系列或孔陣列，利用智能扣件可以自動添加扣件（螺栓和螺釘）。智能扣件使用SOLIDWORKS Toolbox標準件庫，此庫中包含大量GB、ANSI Inch、ANSI Metric等多種標準件。用戶還可以向Toolbox數據庫添加自定義的設計，并作為智能扣件來使用。
（提示：SOLIDWORKS Toolbox是SOLIDWORKS Professional和SOLIDWORKS Premium中的一個附加功能。SOLIDWORKS Standard將不包括此功能，無法使用智能扣件。）
實例演示

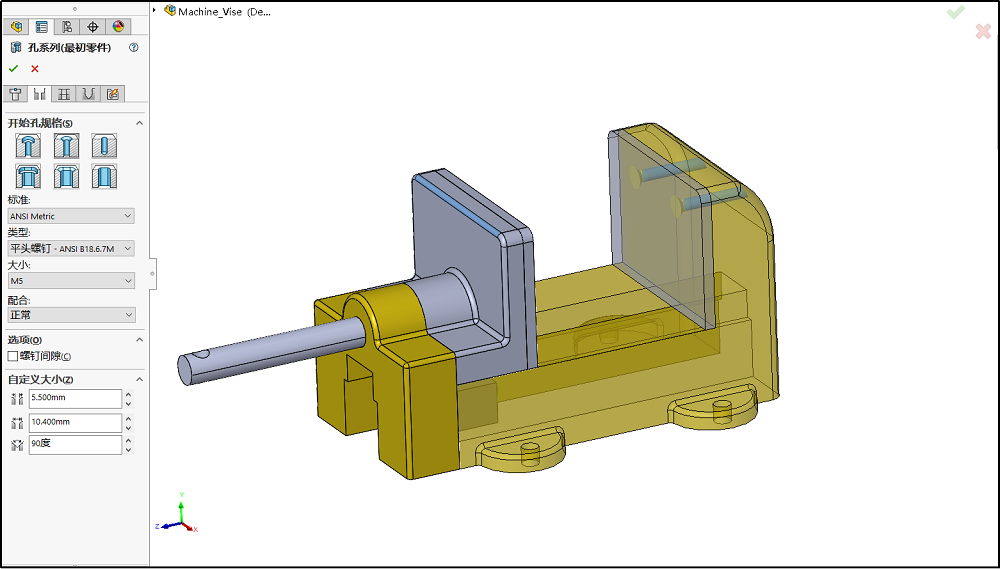

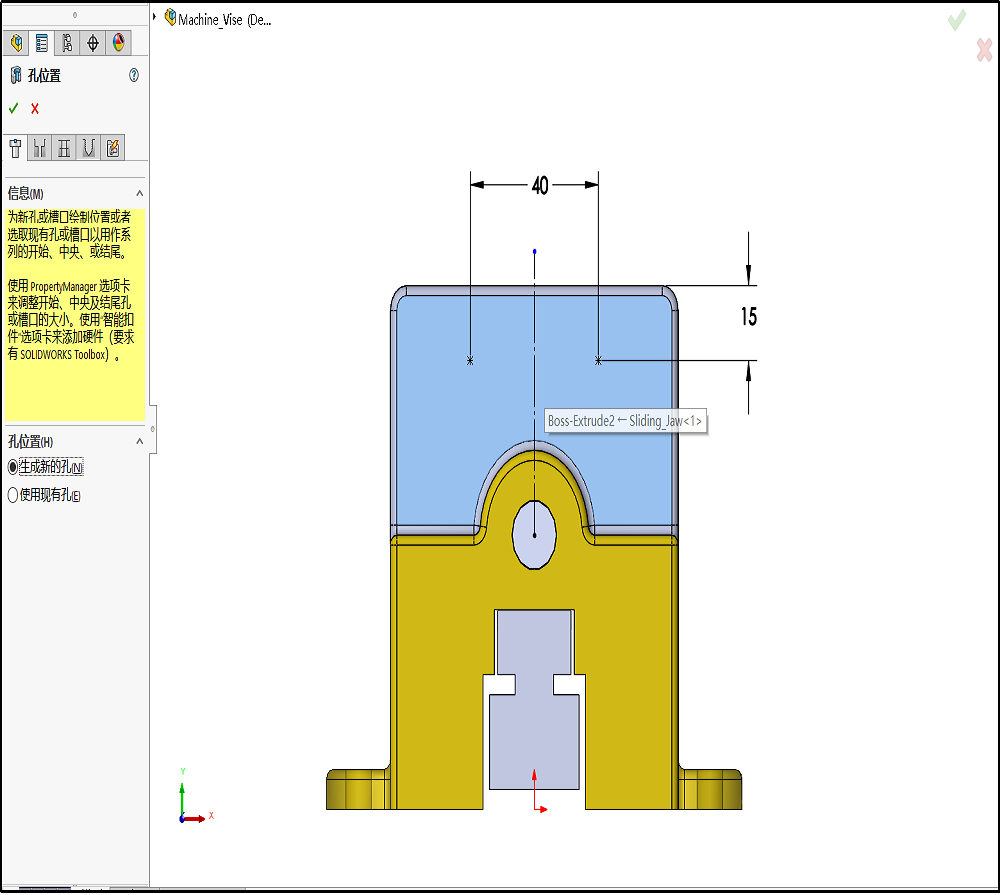

1. 使用【孔系列】建立孔特征
【孔系列】是一種特殊的裝配體特征，利用它可以在裝配體的零件上建立孔特征，所建立的孔特征貫穿于孔軸線相交的所有未被壓縮的零件（這些零件可以不接觸）。與其他裝配體特征不同的是，孔系列可以在獨立的零件中作為外部參考特征而存在。如果在裝配體中編輯孔系列，那么孔系列所作用的零件同樣會進行相應的修改。

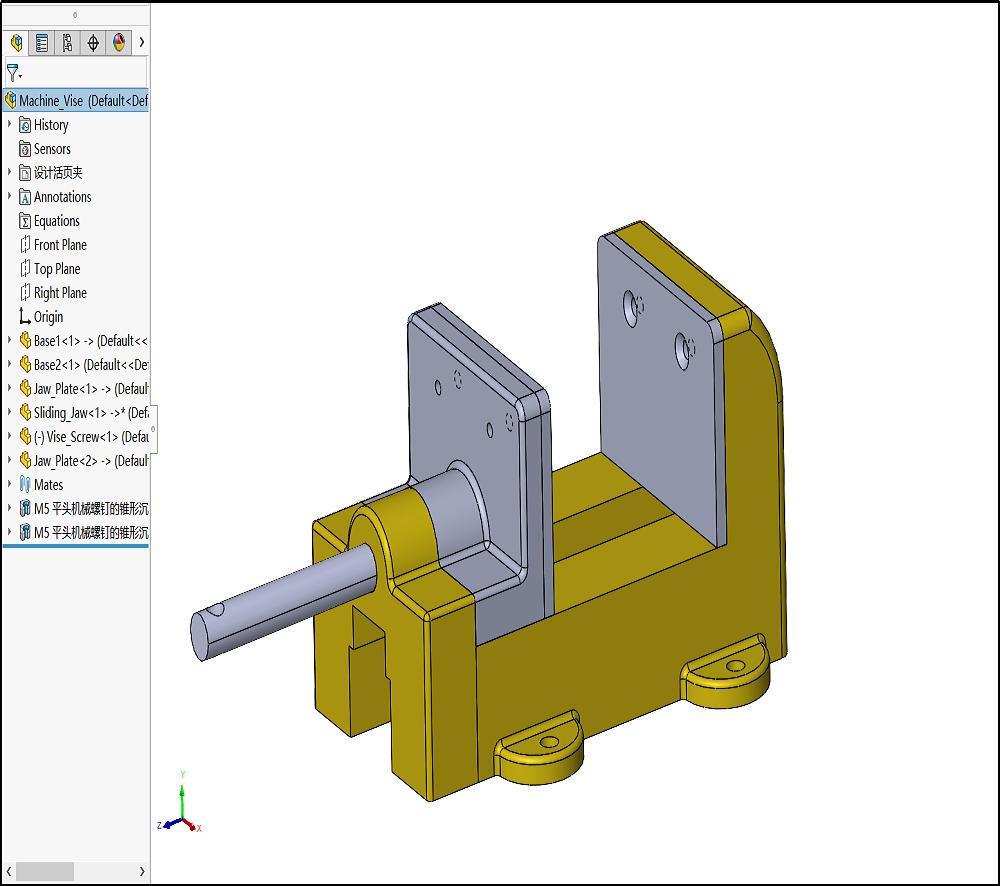

2. 添加智能扣件
使用【異形孔向?qū)А炕颉究紫盗小拷⒖滋卣鳎梢岳弥悄芸奂膬?yōu)勢。向?qū)е薪o定的標準尺寸能夠與螺釘或螺栓匹配。對于其他類型的孔，用戶可以自定義【智能扣件】，添加任何類型的螺釘或螺栓并作為默認扣件使用。在裝配體中添加扣件時，扣件可以自動與孔建立重合和同軸心配合關系。

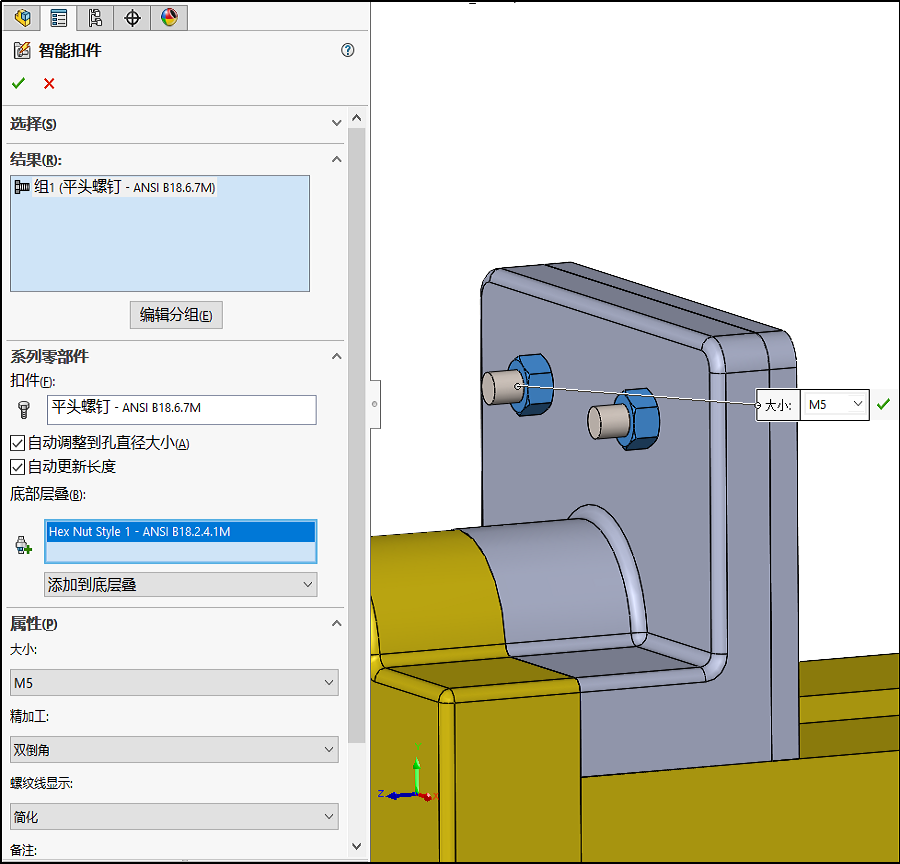

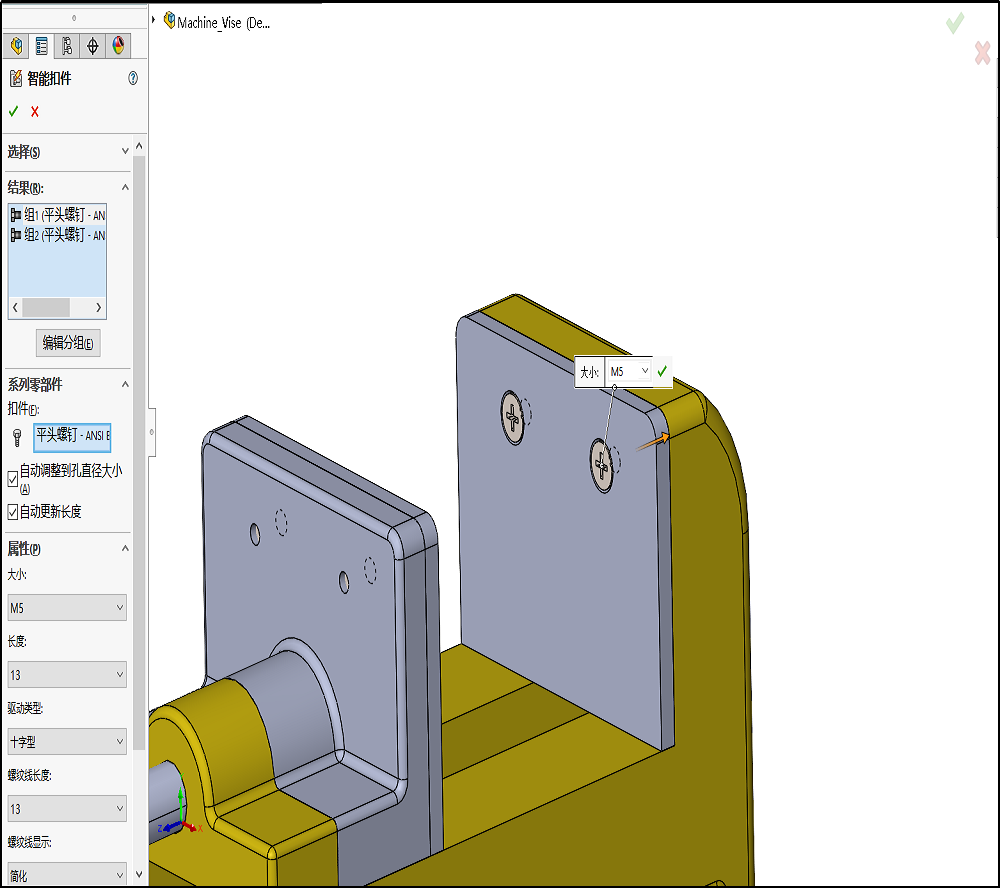

如圖示，選擇底板面單擊【添加】，智能扣件可以識別出兩個孔并把它們組裝上去，可以預覽選中的扣件，并對其修改。
孔系列零部件允許用戶改變扣減的類型。在創建扣件時，用戶可以添加頂部或底部層疊零部件。
頂部層疊：允許用戶在扣件頭下添加墊圈。

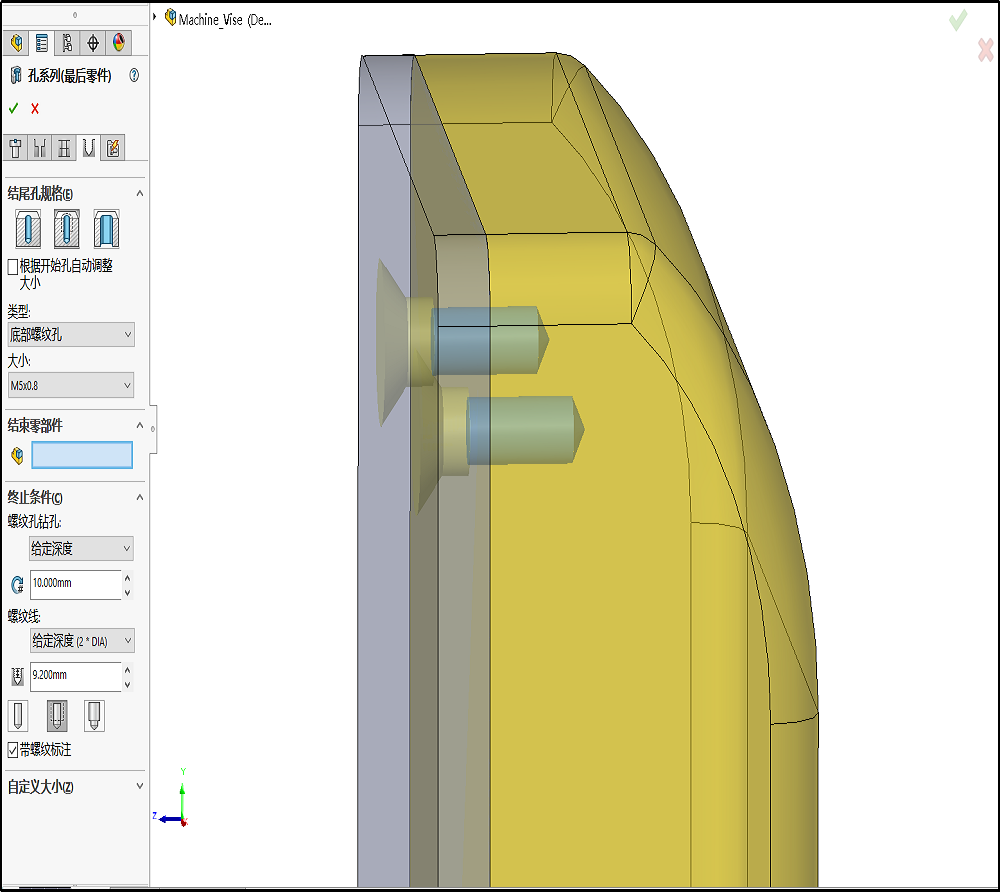

底部層疊：允許用戶在扣件尾部和孔系列尾部的下面添加螺母和墊圈。
提示：在前面所用到的智能扣件中不包括層疊，因為孔的類型是錐孔；也不包含底部層疊，因為孔的類型是螺紋孔。
