關于SOLIDWORKS焊件模塊你需要了解這些
SOLIDWORKS焊件模塊的一些知識點
1.焊件輪廓庫官方下載入口

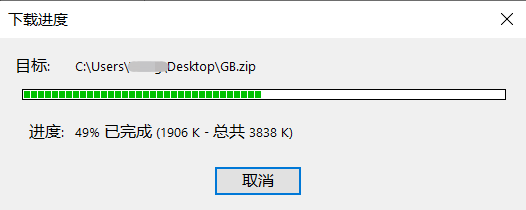

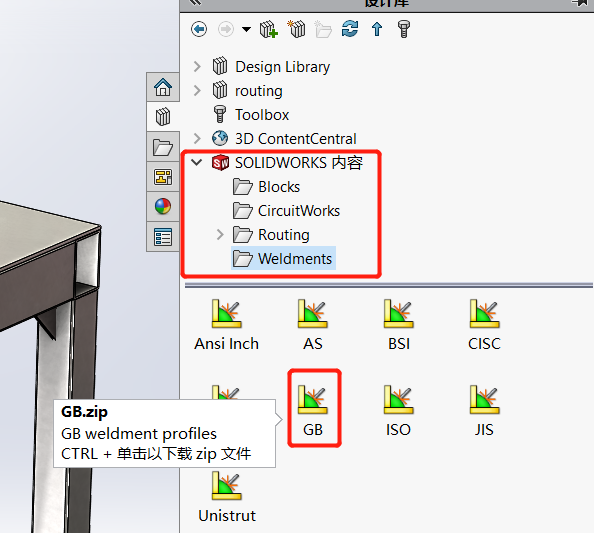

焊件輪廓可以自制，也可以從軟件中在線下載獲取直接使用，如圖1，聯網狀態按ctrl+左鍵點擊下載，解壓后獲得庫文件。
圖 1
圖 2
2.庫放置的位置和配置

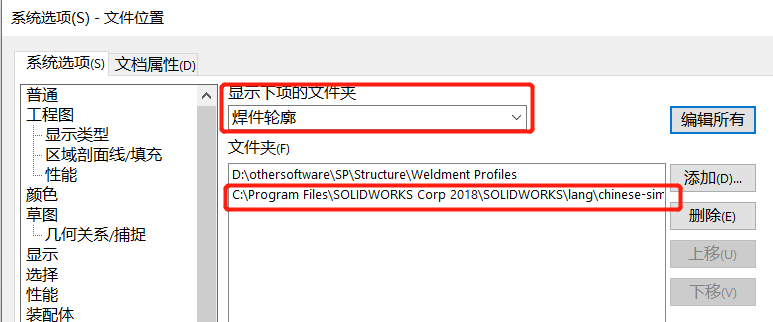

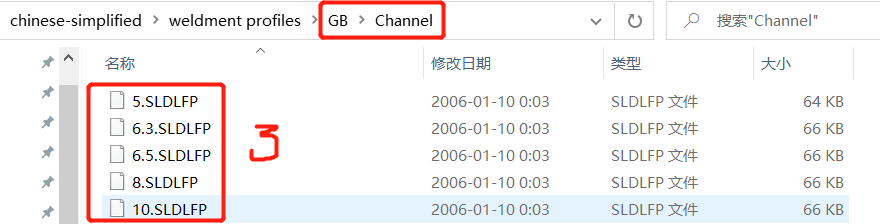

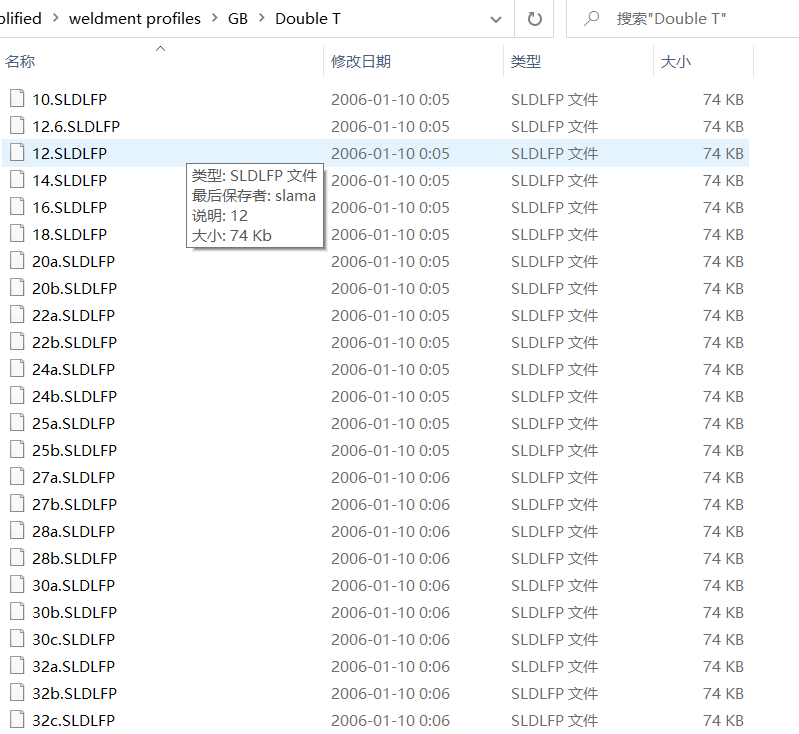

從SOLIDWORKS2014版起，軟件焊件輪廓庫支持可配置，這會使得庫放置的位置有區別，首先是不做配置的庫位置，例如剛才下載的庫文件，放到“C:\Program Files\SOLIDWORKS Corp 2018\SOLIDWORKS\lang\chinese-simplified\weldment profiles”中，路徑每臺電腦不一樣，可以在選項中找到（圖3、4）。
圖 3
圖 4
舊版本SW的庫文件不支持配置，管理和修改比較麻煩（圖5），例如每個尺寸都要逐個編輯，材料、屬性也需要單獨編輯，文件數量也非常多。
圖 5

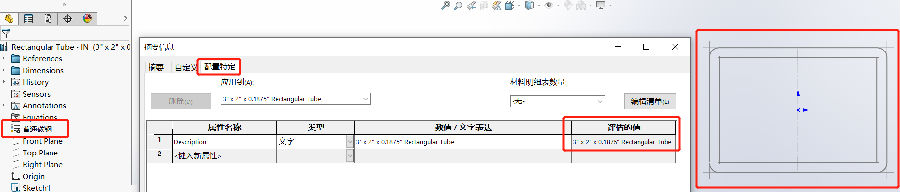

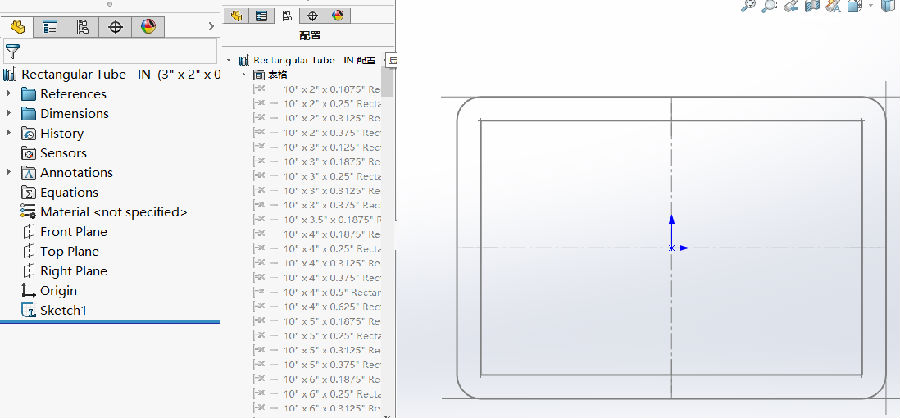

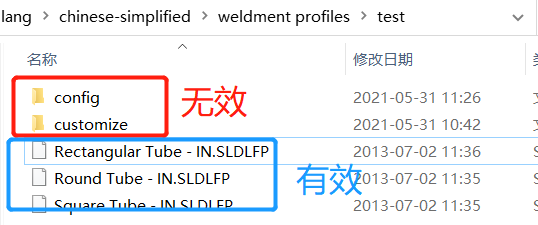

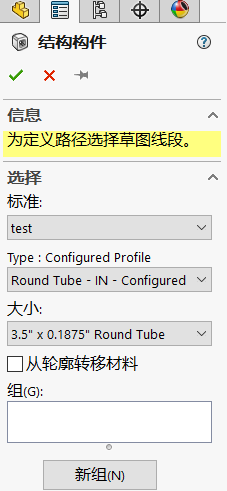

在2014版本及更新的SOLIDWORKS中，焊件庫草圖可以添加不同的配置（圖6），但是需要注意，配置后的輪廓庫文件（.sldlfp）放置的文件夾層級要減少一層（圖7），以便SOLIDWORKS讀取。
圖 6
圖 7
圖 8
3.材料轉移和屬性傳遞

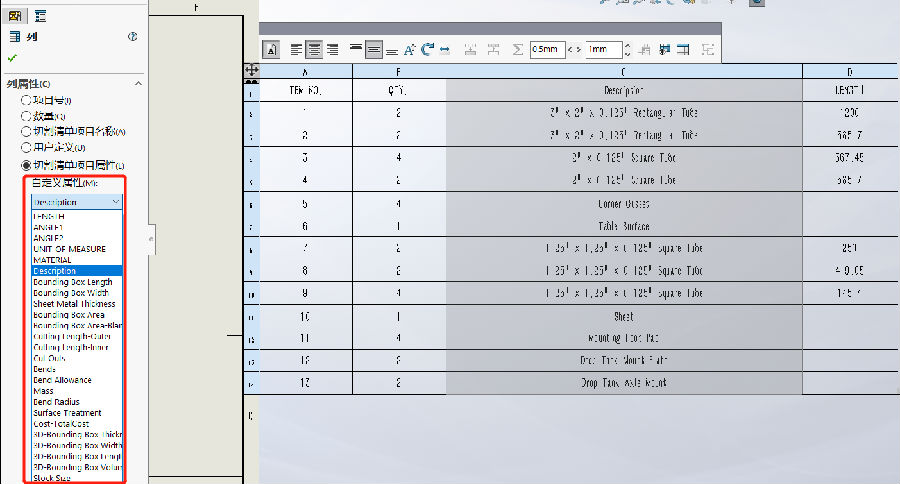

工程圖中統計明細表時，對焊件模型可以使用焊件切割清單統計信息（圖9），屬性來源可以從零件里手動添加，也可以從焊件輪廓庫中傳遞（圖10），在零件里手動添加的步驟用文字描述內容較多，建議大家看視頻中的具體操作。
