關于SOLIDWORKS陣列的幾個技巧
SOLIDWORKS的陣列功能很常用，本文會描述一些關于陣列的技巧。如果對文字部分有不明白的，可以查看視頻講解。
1.線性陣列方向識別度增強

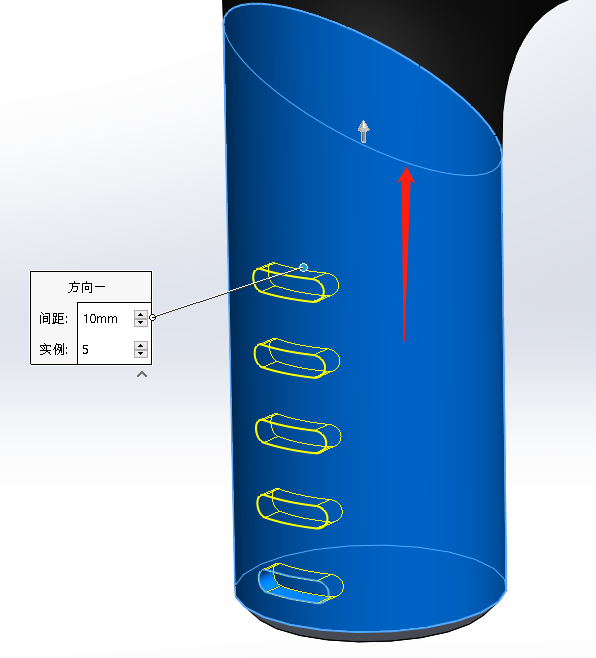

想使用線性陣列打孔的時候，模型上沒有可以選中的參考線作為陣列方向怎么辦？使用圓柱面也可以作為線性陣列的方向
2.什么是表格驅動陣列？

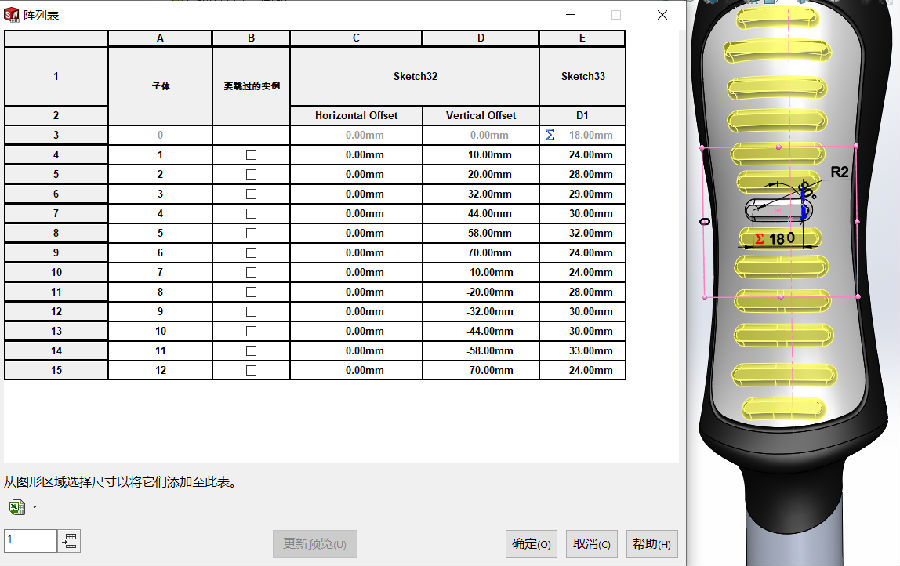

當遇到陣列特征很多變時，可以用excel中的數據驅動陣列，若數據量少，solidwork軟件也可以直接在SW中填寫，陣列的尺寸會按表格中的數據修改。此外，要實現下圖中的效果，使用基礎的陣列是無法完成的，手動畫每個特征會很麻煩。
3.用陣列去驅動陣列

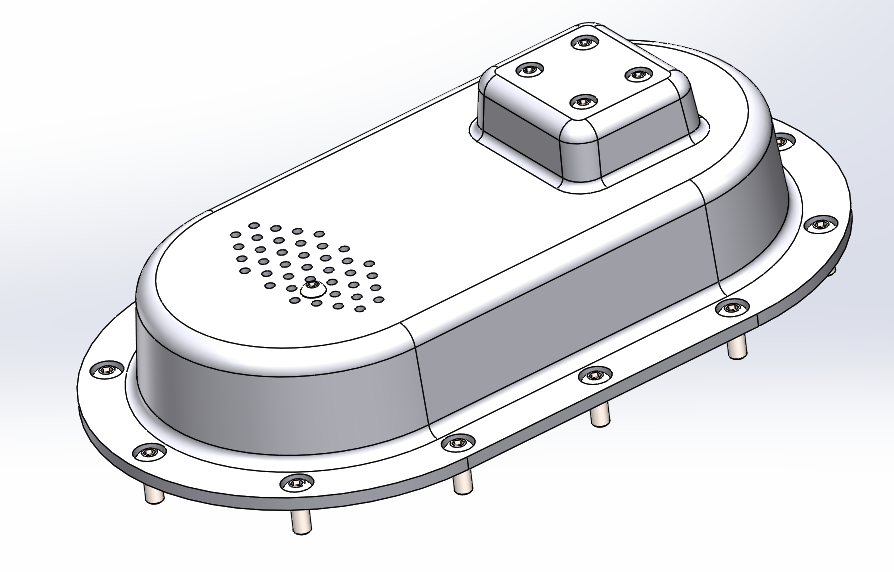

如果零件中使用了陣列，solidwork軟件用這個零件組成的裝配體可以使用零件中的陣列作為參考，例如下圖中的螺絲就是借用了零件中的曲線陣列、填充陣列和打孔特征。
4.打孔數量和打孔間距的控制

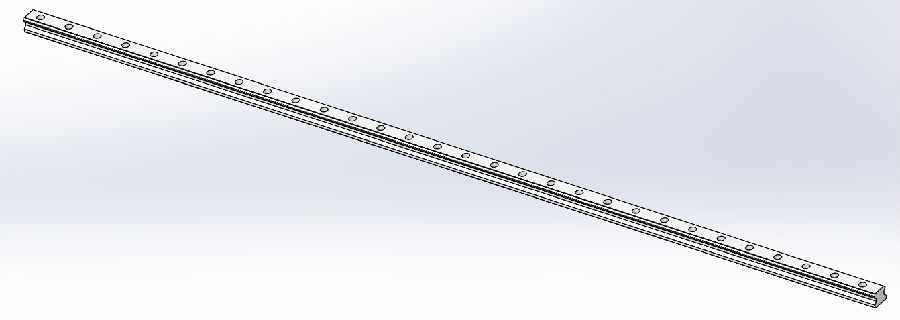

想實現用長度控制打孔數量的方法，第1感覺是不是想到了方程式，但方程式設定量較大，陣列選項中的“到參考”可以直接實現。

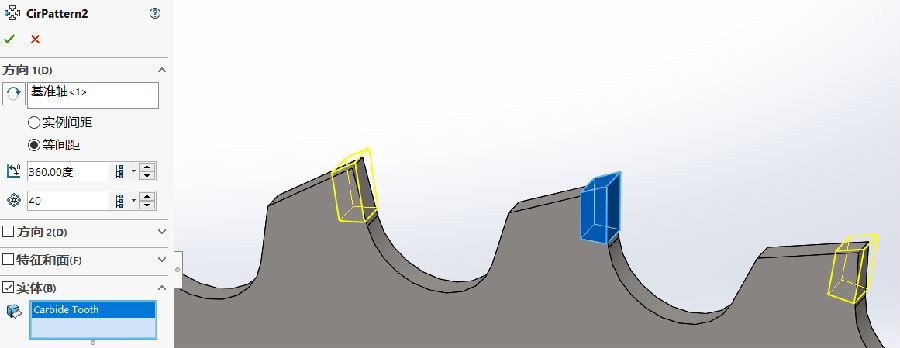

5.零件中可以為多實體陣列
6.填充陣列可以統計數量

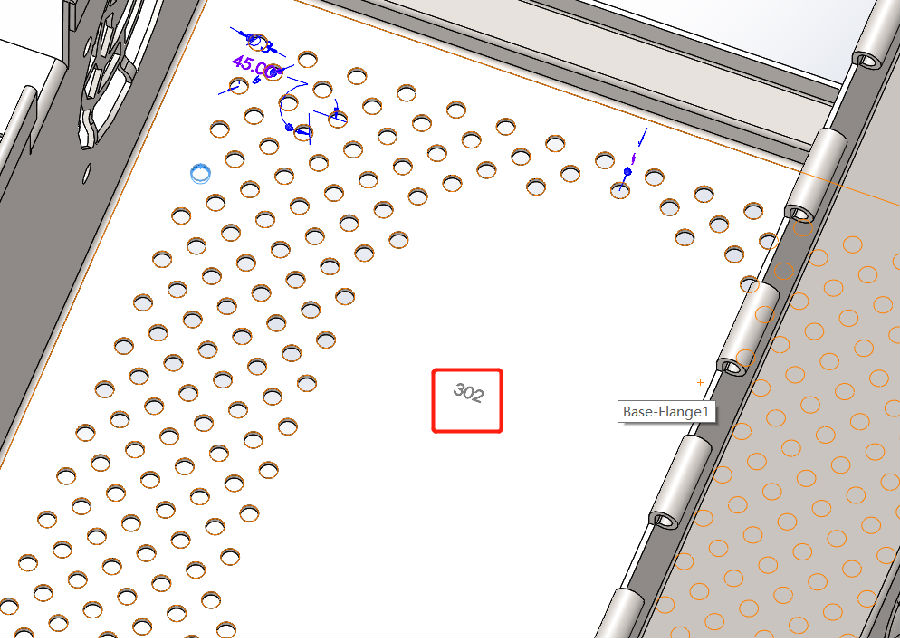

填充陣列多用于鈑金打孔，solidwork軟件使用填充陣列可以快速按需完成建模，還可以用于工程圖中進行標注。
