SOLIDWORKS 中的配合控制器是什么？
SOLIDWORKS2017版中增添了配合控制器的功能，可以捕捉配合用于快速生成多個配置，用于工程圖或動畫中。

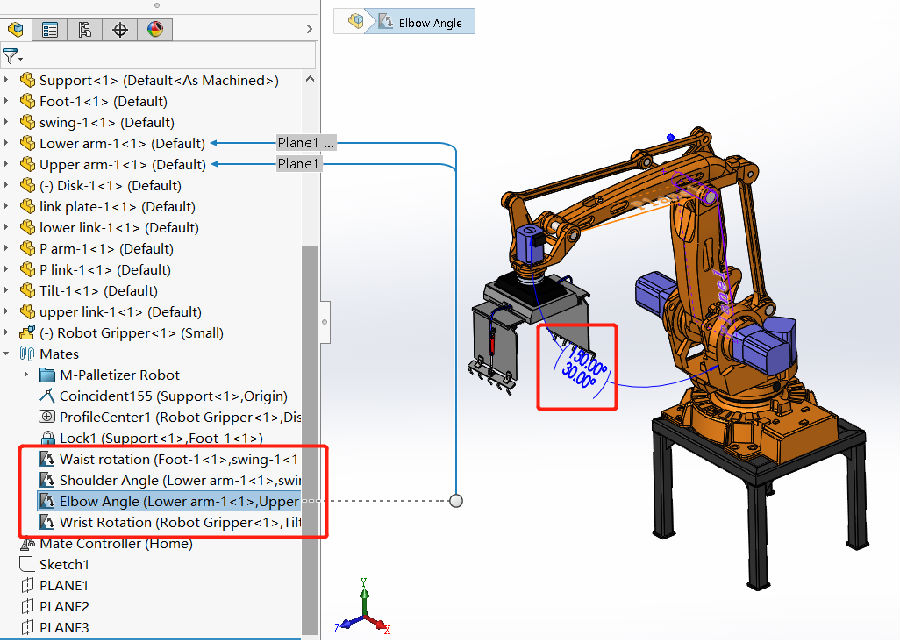

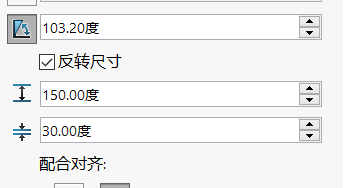

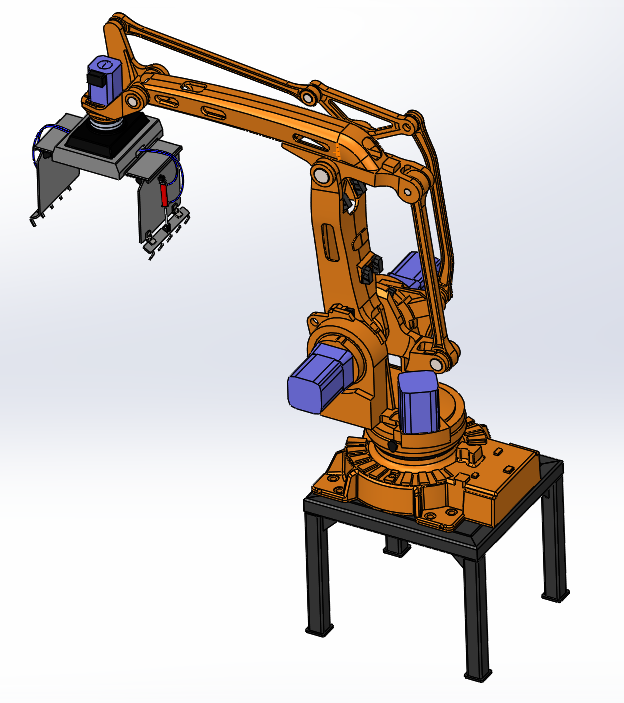

需要確保在模型中，有所有讓機器人手臂正常運動的所有配合，通常是帶最高最低限制的角度配合。
有了配合后，使用基礎功能就已經可以應用到工程圖或動畫中去了，但是沒有便捷操作。例如，工程圖中表現出機械手臂的不同工作位置如何表現，操作方法如下：

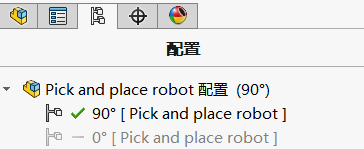

1）在裝配體中添加配置

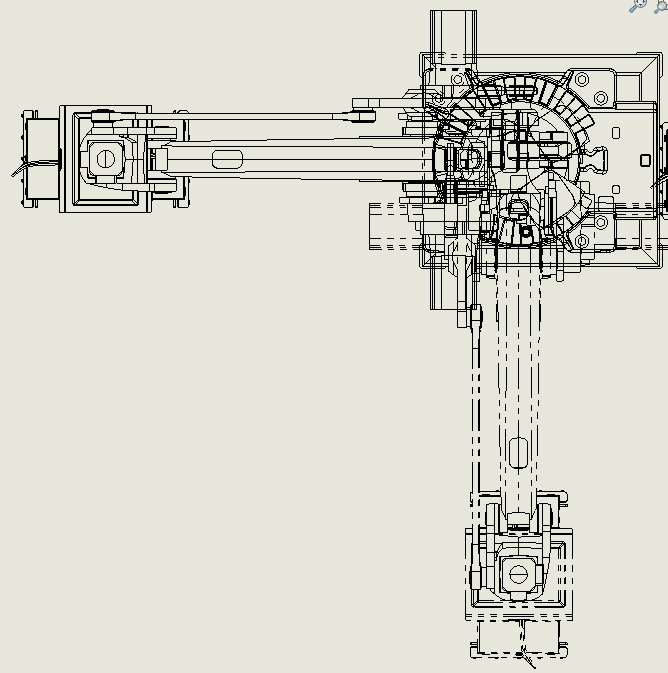

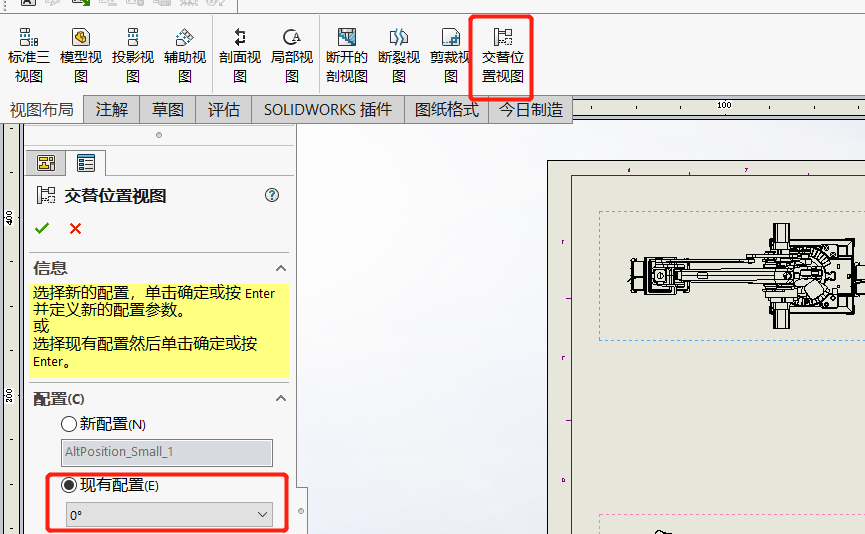

2）使用交替位置功能，獲得虛線的位置顯示
在這個應用中，機械手臂的每個關鍵位置都需要手動輸入到配合中，沒有更直觀的方法。

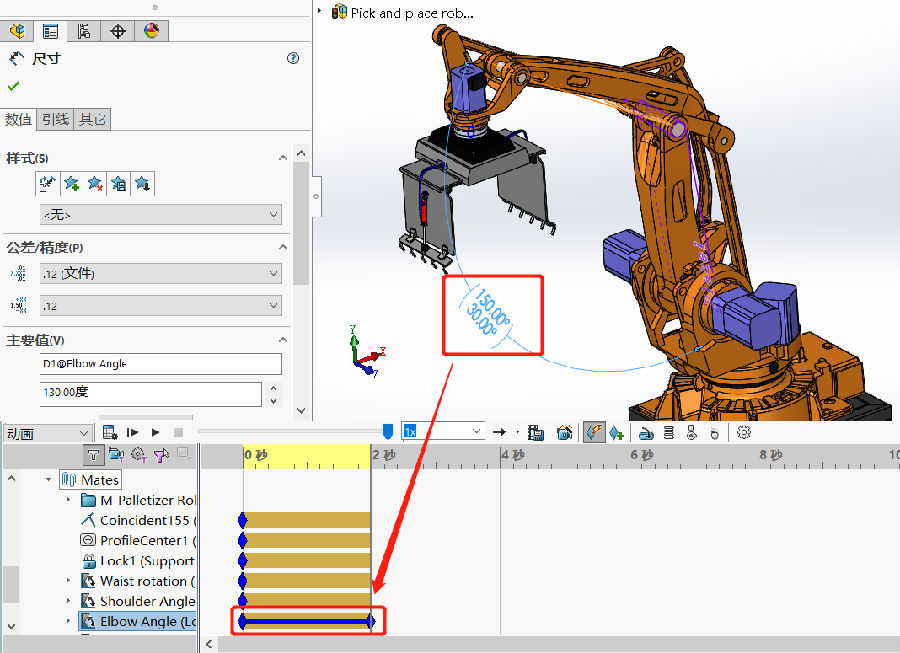

再例如使用Motion做動畫，想完成機器人碼垛動作，對配合的設定量就會非常大。

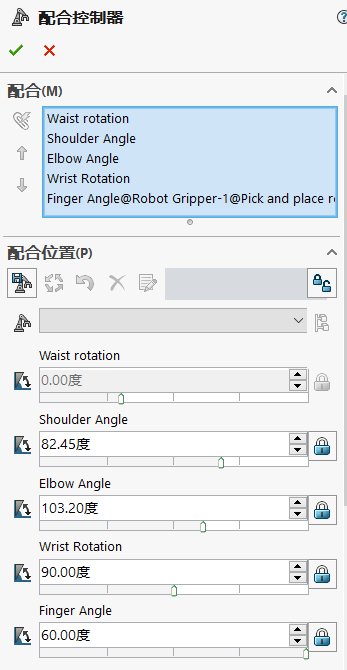

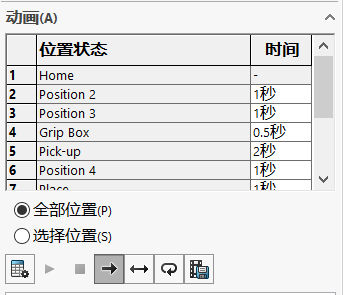

看完兩個應用后，再看回配合控制器功能，搜索后調用，配合框中填入需要驅動的配合，下方的條形框可以拖拽或者填入數值改變配合值，其他的功能還包括：快速添加配置、通過配置生成動畫的功能，具體操作自行練習或者查看視頻。
