論用SOLIDWORKS Simulation簡單模擬流水線上的運動對部件的影響
SOLIDWORKS SimulationXpress為SOLIDWORKS用戶提供了一個容易使用的初步應力分析工具。SimulationXpress通過在計算機上測試您的設計而取代昂貴并費時的實地測試可幫助您降低成本及上市時間。
SimulationXpress使用的仿真技術與SOLIDWORKS Simulation用來進行應力分析的技術相同。SOLIDWORKS Simulation的產品系列可提供更多的仿真功能。SimulationXpress的向?qū)Ы缑娌捎昧怂?Simulation 界面的內容，可一步步指導您指定夾具、載荷、材料，進行分析和查看結果。
應力或靜態分析根據材料、夾具及載荷計算零件中的位移、應變及應力。材料在應力達到某個程度時將失效。不同材料可承受不同程度的應力。SimulationXpress 根據有限元法，使用線性靜態分析來計算應力。線性靜態分析在多種假定下計算零件中的應力。

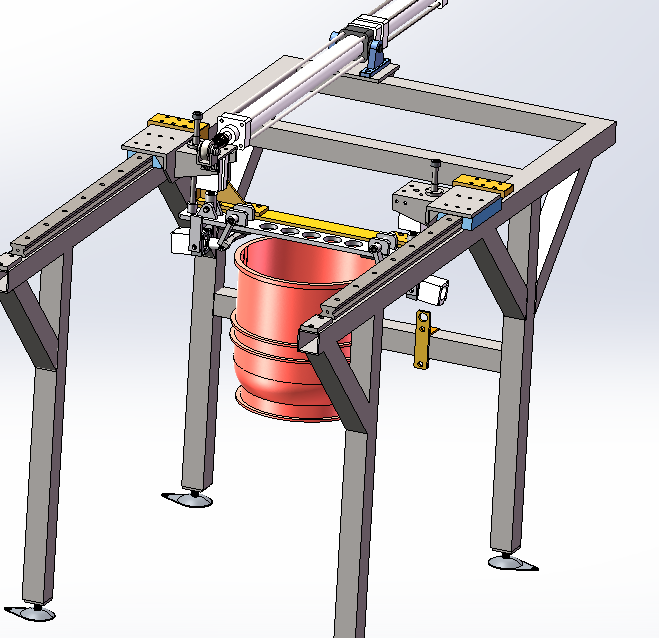

如圖所見，這是流水線其中的一環，在此我們需要把桶夾取起來并移動到指定地點，此時桶內是有物料在內，所以在此，我們不僅需要考慮的是移動產生的力，同時還需要兼顧桶本身和物料的重力、夾取桶時的靜應力。

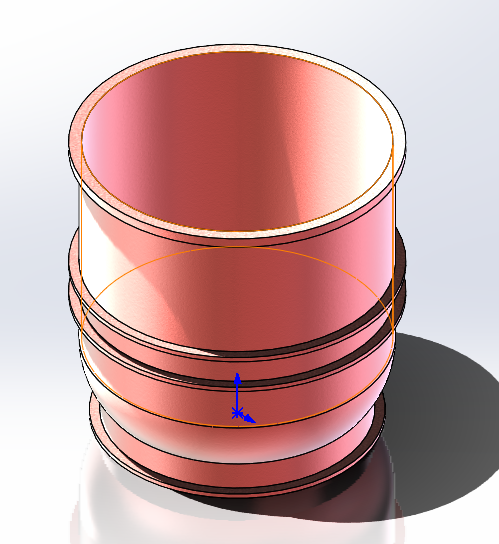

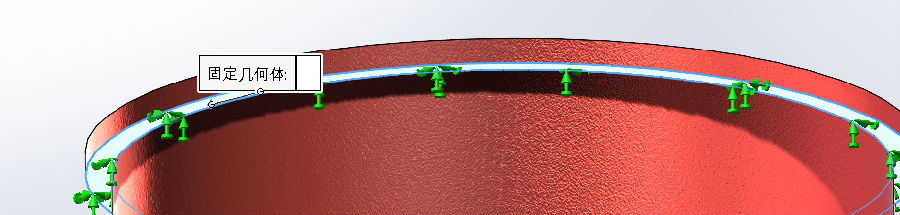

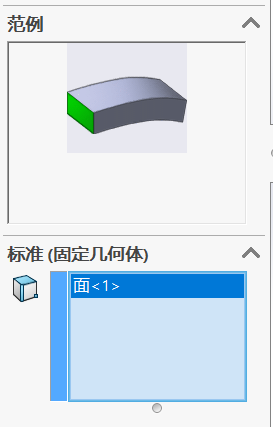

添加夾具

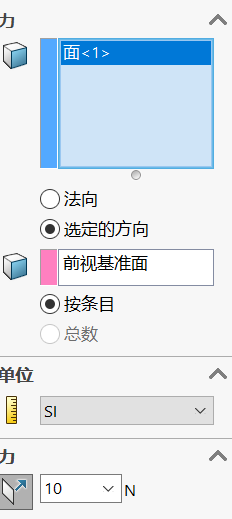

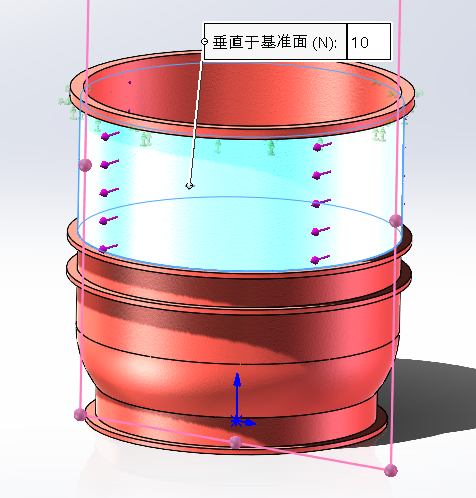

l 添加移動力

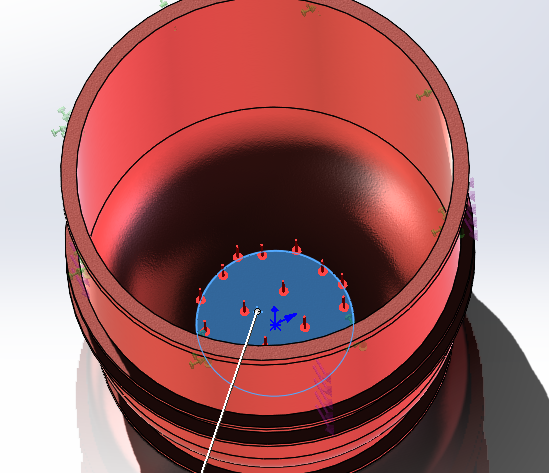

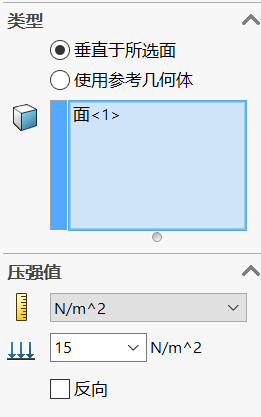

l 添加重力
l 編輯添加材料為不銹鋼
之后在確認一切就緒后，點擊運行模擬。

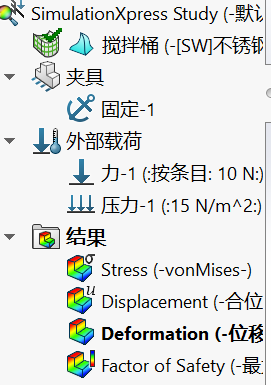

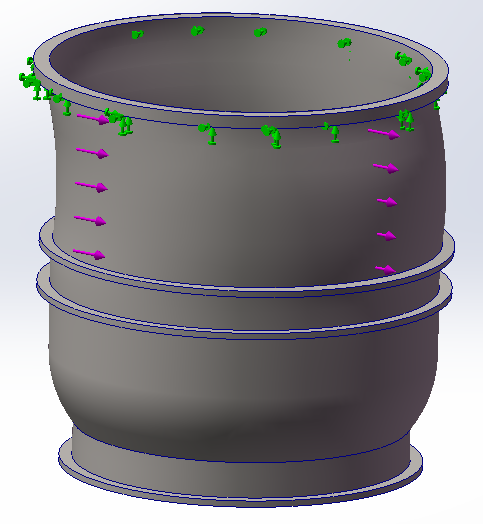

就會出來四個結果，SimulationXpress計算應力、位移、變形和應變，并將它們置于結果文件夾中。

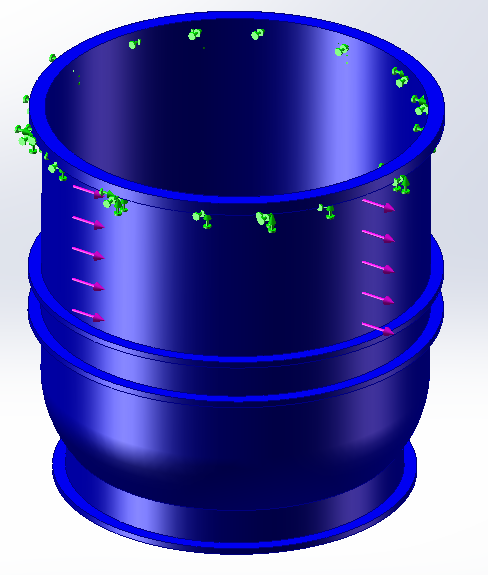

檢查一下安全系數，只要沒超過預訂的數字，大部分呈現的是藍色，那么就表示這個結果是安全的。
