在這篇文章中，我們將分析 Abaqus 和 SOLIDWORKS 在仿真方面的主要區別，并強調使用 Abaqus的明顯優勢。

Abaqus 統一 FEA（有限元分析）產品套件為簡單和高級工程問題提供強大而完整的解決方案，并涵蓋眾多工業應用。許多技術最先進的公司都在利用 Abaqus FEA 來整合他們的仿真流程和工具，降低成本和效率，并獲得競爭優勢。還應該注意到的是，購買 Abaqus token(擴展代幣）還可以訪問 SIMULIA 的其他產品組合，包括用于耐久性分析的 fe-safe 和用于拓?fù)浜托螤顑?yōu)化的 TOSCA。

SOLIDWORKS Simulation 是具有相對更加簡單的結構分析工具組合，這些工具使用 FEA 通過虛擬測試CAD 模型來預測真實世界的物理行為。SOLIDWORKS Simulation產品組合提供線性和非線性靜態分析以及線性動態分析功能，分為三個級別（Simulation基本、專業和高級）。這里我們將只關注功能最強大的 SOLIDWORKS Simuliation Premium。

差異1：接觸

SOLIDWORKS Simulation仿真在解決復雜問題的程度方面存在一些限制，尤其體現在接觸方面。

SIMULIA Abaqus 具有更強大的接觸求解器，這使您可以更有效地求解接觸交互，并對某些接觸交互參數進行更多控制。在求解具有大量需要相互交互的組件以及預期自接觸的模型時，這一點變得非常重要。

此外，就模型構建效率而言，SOLIDWORKS Simulation 需要明確定義可能接觸的面之間的接觸對，這意味著必須將兩個表面之間的每個潛在相互作用定義為一個特征。相反，Abaqus 有一個稱為 General Contact 的功能，可以在分析的每一步動態掃描模型，并在分析進行時自動識別哪些面有可能相互接觸。

Abaqus 不僅包含龐大的材料模型庫，而且材料校準工具也是業內最好的。它允許您在 Abaqus ACE 中輸入原始測試數據并生成復雜的非線性材料的行為，當需要與真實世界的產品測試結果相關聯時，這些功能是一項巨大的資產。

在材料方面，許多更復雜的材料——比如泡沫、橡膠等——可以承受極大的位移，變形越多，解決問題的難度就越大，尤其是當變形本質上是非線性的時候。雖然 SOLIDWORKS 在復雜的非線性和超彈性行為方面具有一定的能力，但它無法與 Abaqus 求解器匹敵，尤其是在應變接近并超過數百 時。

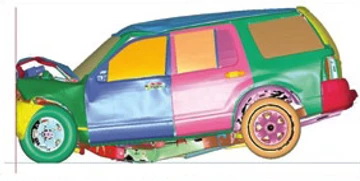

通過 FEA 做的許多工作都被認為是“靜態的”，這表示可以在分析的任何離散階段找到平衡，但有時需要模擬跌落測試或車禍等動態事件，在這類分析中，動能的影響就變得很重要，隱式求解的方法就不適用了。

盡管這兩個Abaqus 和 Simulation軟件包都提供了“顯式”動態分析功能，但兩者重要的區別在于： Abaqus 包含非線性材料行為（連同其顯式求解器），而 SOLIDWORKS Simulation 則不包含。當需要分析永久變形時，比如碰撞中的沖擊吸收、金屬成型、橡膠等行為，這一差異變得非常重要。

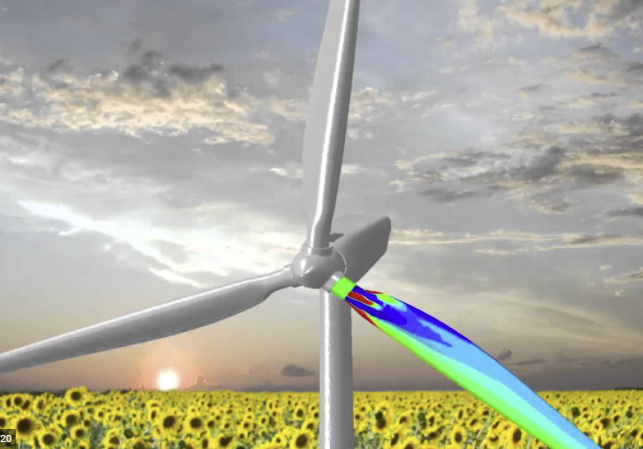

實際上很少有一種物理學發生在真空中而不受其他任何事物的影響。例如，當我們考慮最基本的結構時，通常要考慮風和溫度在設計過程中發揮的重要作用。Abaqus 提供了多種用于多物理場分析的工具，范圍從熱和結構行為到更高級的解決方案，例如平滑粒子流體動力學 (SPH) 和耦合歐拉-拉格朗日 (CEL) 元素，以對從晃動到混合再到成型的任何事物進行建模。

雖然 SOLIDWORKS Simulation 提供了一些不同物理分析之間的集成結果傳輸，但僅限于順序耦合。當仿真的電氣、熱、結構、流體（等）不斷相互影響時，例如在非常高應變的金屬成型場景中，SIMULIA Abaqus 提供的完全耦合的建模是唯一可行的方法。

雖然 SOLIDWORKS Simulation 確實具有使用并行處理的能力，但只能在您用于運行軟件的系統上實現。通常，這可能在 4 到 8 個內核之間，具體取決于您的臺式機或筆記本電腦的配置。然而，Abaqus 允許用戶利用高性能計算 (HPC)，它可以更有效地解決高度復雜的模型。特別是通過利用并行處理，可以顯著加快涉及高級材料配方、高度非線性行為或基于時間的模擬（顯式）的分析。

如果您已經擁有 SOLIDWORKS， 無需擔心文件傳輸?shù)膯栴}。Abaqus-SOLIDWORKS 關聯界面允許您通過單擊鼠標將模型和后續設計更改從 SOLIDWORKS 傳輸?shù)?Abaqus/CAE。當您根據 Abaqus 分析的結果在 SOLIDWORKS 中迭代模型設計時，這一關聯導入功能將非常有用，同時還允許您在 CAD 和 FEA 解決方案之間無縫轉換。

如果您使用 FEA 軟件運行基本應力或熱分析，SOLIDWORKS 可能是您的最佳選擇。但是，如果您的仿真需要大量接觸、顯式求解器、強大的多物理場功能或大量計算，Abaqus提供的一整套 FEA 解決方案是它無與倫比的價值所在。

購買重要的仿真套件是企業一項非常重要的投資，億達四方的團隊很高興為您提供可靠的支持，以確保您能獲得匹配的功能和可持續的發展。我們將提供合理的軟件價格，并將為客戶提供專業的售后支持和服務。

如果您認為 Abaqus FEA 或者SOLIDWORKS Simulation可能適合您的業務，請與億達四方團隊聯系，讓我們引導您發現軟件創造價值的過程。
