關于SOLIDWORKS工程圖模板替換的小tips
概述
工程師常在出圖時選擇模板，在編輯一段時間后，發現需要更改圖紙大小，怎樣更改圖紙大小還不影響現有工作。你是否也有此類問題？
那么，新建工程圖時的模板從哪里來？如何輕松替換已有工程圖的圖紙格式？詳細介紹請見下文。
詳細介紹
1. 工程圖模板
首先我們看在哪里可以編輯工程圖模板位置，以便在新建工程圖時方便選擇。
工程圖模板是適用于創建新工程圖文檔的文件，文件擴展名為*.drwdot。工程圖模板通常包括工程圖圖紙和圖紙格式文件，用戶也可以選擇在沒有圖紙格式的情況下創建模板。
包含圖紙格式的工程圖模板提供了一種選擇常用圖紙尺寸的邊界方法。
工程圖模板包括：文檔屬性、顯示設置、圖紙屬性、自定義屬性和圖紙格式（圖紙格式可含可不含）。
2. 圖紙格式
圖紙格式作為外部文件單獨存在，是為了在必要時可以輕松更改圖紙大小、標題欄和邊框信息。圖紙格式的擴展名為*.slddrt。
例如，如果用戶一開始在A4圖紙上進行出詳圖設計工作，但后續感覺A3圖紙會更合適，就可以簡單地修改圖紙屬性以選擇新的格式。如果圖紙格式和工程圖模板融為一體，則必須將視圖復制到新模板才能進行上述更改。
圖紙格式的特征包括：
1) 標題欄草圖
2) 注釋
3) 邊框
4) 插入圖片
5) 定位點
3. 替換

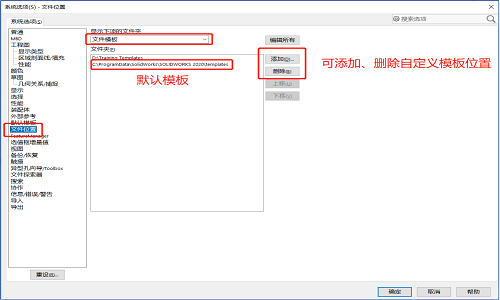

了解工程圖模板和圖紙格式的區別后，我們就知道創建新工程圖時可以直接用新的工程圖模板（*drwdot），工程圖模板位置可以在【系統選項】/【文件位置】處編輯；而對于已有工程圖想要替換其圖紙大小、標題欄信息則可以使用替換圖紙格式（*.slddrt）的方法。
關于保存工程圖模板，可以在編輯好模板所需信息后另存為工程圖模板格式。

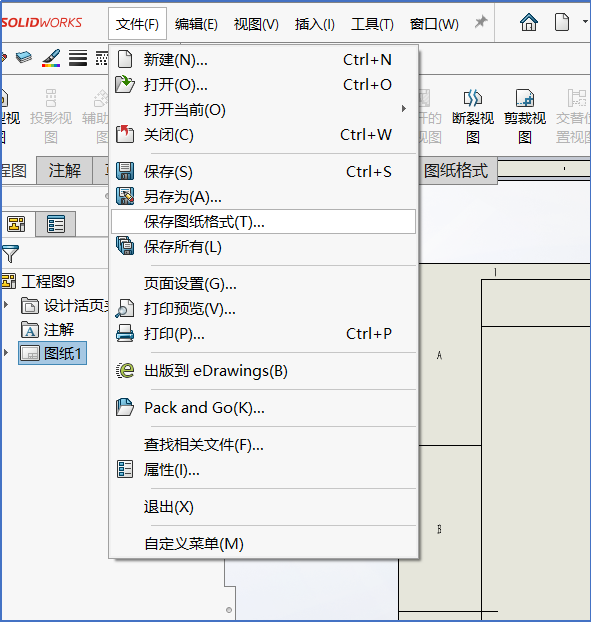

關于保存圖紙格式，則可以在編輯好圖紙格式所需信息后，直接選擇【文件】/【保存圖紙格式】的方法。

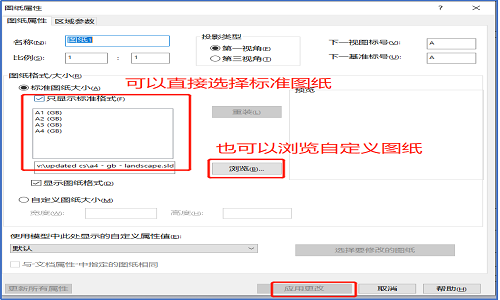

替換圖紙格式，可以在當前圖紙區域右鍵【屬性】，瀏覽到新圖紙格式位置后，點擊【應用更改】。
