SOLIDWORKS 2020新版本工程圖更新功能
1、我們之前使用的交替視圖是多用來表示裝配體的不同狀態,讓客戶或第三方了解模型的極限形狀。但有些鑄造行業客戶表示零件也需要交替視圖,來表示鑄造件加工前、后的尺寸要求。SOLIDWORKS 2020新版本就此添加了【為零件創建交替視圖功能】。

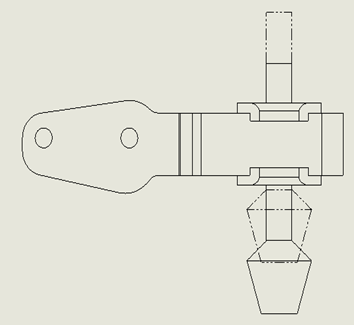

之前表示類型(裝配體)

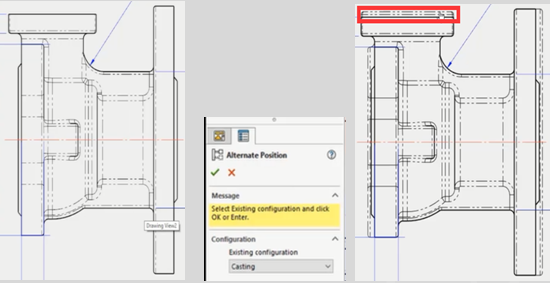

2、在零件工程圖環境下點擊【目標視圖】、添加【交替視圖】、增加【新配置】
3、為工程視圖創建手動標識注解
SOLIDWORKS 2019版本已經有了此項功能,但要求必須安裝了觸摸功能,或觸摸筆,這就讓我們應用此功能有了限制。SOLIDWORKS 2020新版本讓我們可以用鼠標完成此項書寫要求了,讓我們徹底打破【玻璃分割】限制。

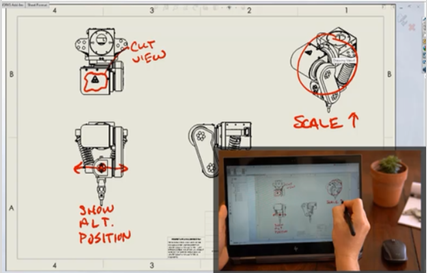

之前使用方式

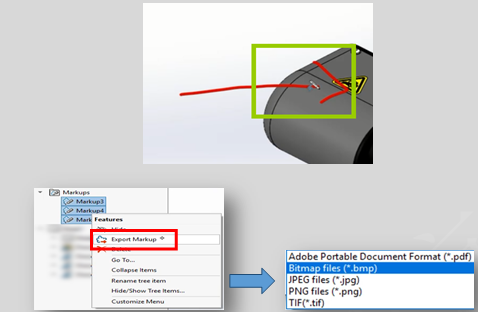

在工程圖環境下,在左側的命令管理器中點擊【標注】,還可以導出為不同格式的圖片。
