SOLIDWORKS 2020新版本功能——大型裝配體出詳圖模式
大型裝配體的工程圖打開緩慢問題其實一直在困擾著我們,之前的輕化工程圖模式只載入部分模型數據,使得大裝配工程圖的性能得到提高。那SOLIDWORKS 2020新版本在這方面又有哪些提高呢?大家是不是已經迫不及待的想要知道了,那就跟著我一起來了解一下SOLIDWORKS 2020的大型裝配體出詳圖模式吧!

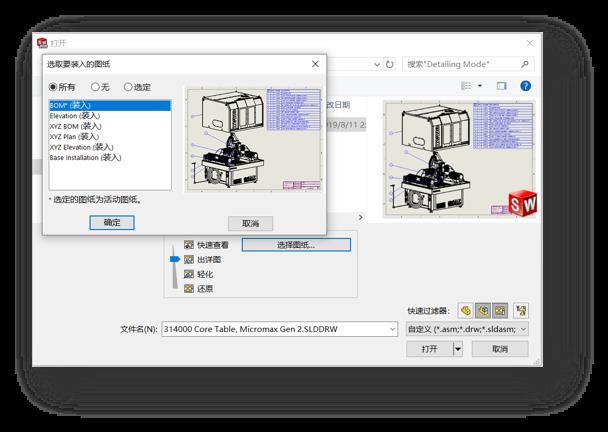

使用SOLIDWORKS 2020新版本可以在幾秒鐘內打開超大的工程圖文檔,無需載入模型數據,但工程圖的視圖是完整的,所以沒有細節的損失。在出詳圖模式下,我們?nèi)匀豢梢詫?duì)工程圖進行如下操作:
1、添加尺寸、注釋及公差。尺寸可以添加到邊線或頂點,和在還原的圖紙中使用相同的操作,尺寸也可以重新排布來實現所需的布局。
2、視圖同樣可以被剪切、復制和粘貼。我們可以將一張圖紙里面的視圖剪切,然后粘貼到另一張圖紙里面,來更好地安排組織這張工程圖。
3、可以添加球號。球號可以添加或重新定位,可以充分利用磁力線的優勢,讓球號看上去整齊美觀。
4、在命令管理器中不是灰色的任何命令都可以使用。例如格式刷,我們可以刷取現有的尺寸格式到我們的新尺寸,使尺寸排列的更清晰。
5、可以打印圖紙或保存工程圖到其他各種格式如:DWG、 JPEG、PDF等。
當完成了編輯,可以放心地保存工程圖,下次無論以何種模式打開圖紙文件,這些編輯都會在那里。
想要了解更多SOLIDWORKS 2020新功能,請咨詢SOLIDWORKS增值服務代理商億達四方400-690-5090。
