您應該知道的鮮為人知的SOLIDWORKS功能

您應該知道的SOLIDWORKS鮮為人知的功能
日期：2022-03-03     作者：SOLIDWORKS代理商億達四方

在 SOLIDWORKS 的每個主要版本中，都會有無數的增強功能和數百頁的發行說明,總會有一些重要的新功能和改進成為人們關注的焦點，但通常是微小的變化會對您的工作流程和用戶體驗產生重大影響。因此，這里有一些鮮為人知的 SOLIDWORKS 功能。

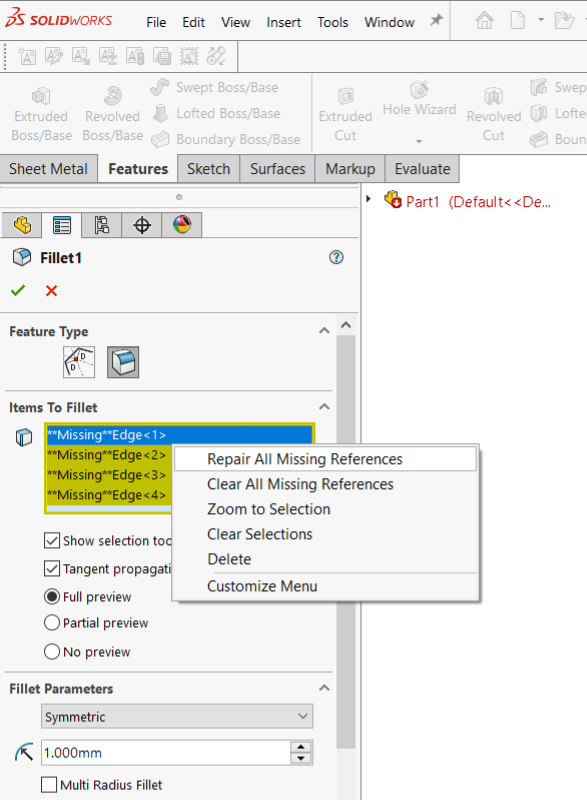

修復缺失的圓角邊緣

有時當模型的特征歷史被修改，但生成的幾何形狀相同時， 特征樹較低的圓角和倒角特征可能會丟失對需要應用它們的邊以前，要修復丟失的圓角邊緣，用戶必須手動替換每個參考，在某些情況下，這可能會導致重新單擊數十個紅色突出顯示的邊緣。SOLIDWORKS 2020修復所有缺失的參考 ，這將識別并重新分配缺失的參考。


修復圓角缺失參考

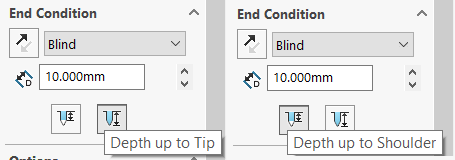

異型孔向?qū)疃冗x項

使用孔向?qū)?，可以生成具有錐形端的孔，以表示由鉆頭雕刻，在SOLIDWORKS 2020 版本中， 異型孔向?qū)е杏幸粋€(gè)新選項， 用于指定孔的深度是測量到孔的尖端還是到孔的肩部（錐形區域的邊緣）。

Image [1].png

異型孔向?qū)疃冗x項

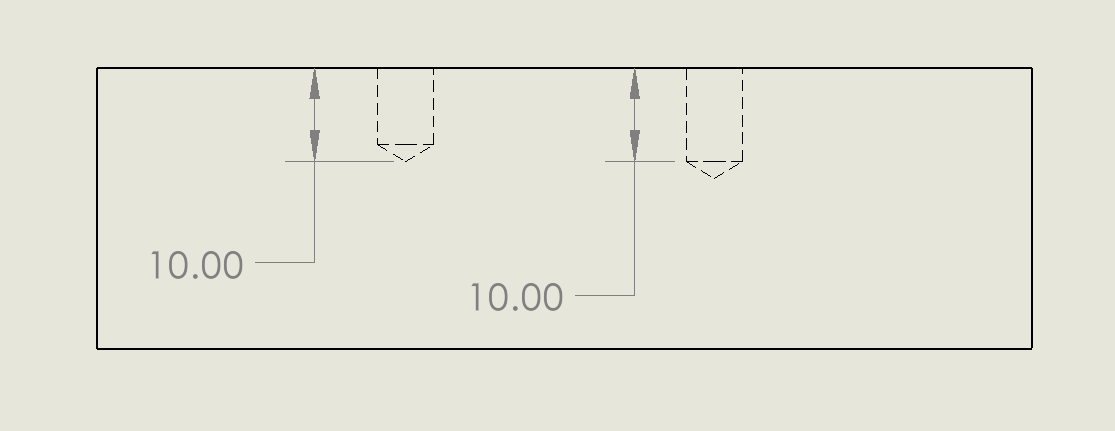

在下圖中，您可以看到一個 10 毫米深的孔在由肩部與孔的尖端定義時如何產生兩種不同的結果。



Image [2].png

SOLIDWORKS 中的孔結果

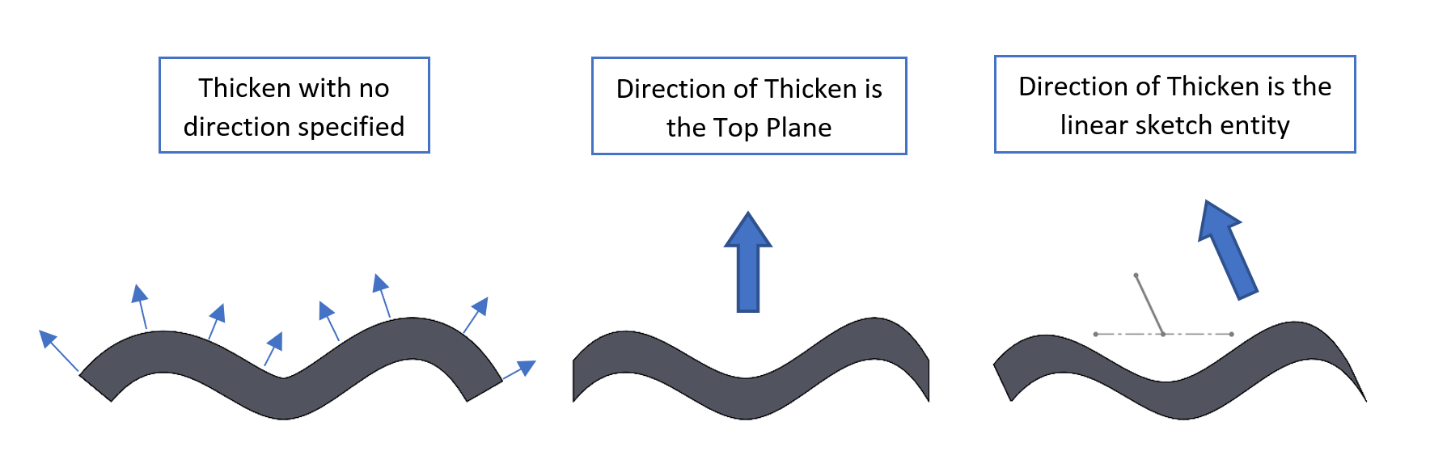

表面加厚方向

如果您曾經使用曲面建模工具作為生成實體的中間步驟，那么您可能遇到過加厚工具。就像它的名字所暗示的那樣，它將指定的厚度應用于曲面體。在 SOLIDWORKS 2020 中， 加厚工具現在有一個新選項來指定加方向可以由任何軸、平面、平面或曲面、線性模型邊或此更新允許用戶對其設計意圖進行更精細的控制。下圖顯示了三個相同的表面體以三種不同的方式加厚。

Image [3].png

加厚表面方向選項

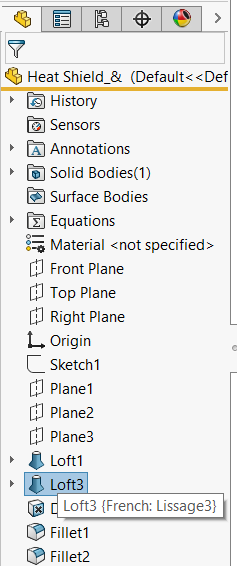

翻譯樹中的特征名稱

SOLIDWORKS 中添加的一個鮮為人知的特征是在FeatureManager 設計樹中查看已翻譯特征名稱的選項。要以另一種語言查看 特征名稱 ，請右鍵單擊樹頂部的文件名 > 轉到樹顯示 > 在工具提示中顯示翻譯的特征名稱 > 選擇一種語言。 選擇語言后，當鼠標懸停在特征上時，將顯示特征的翻譯名稱。這種新功能可以改善說多種語言或與國際供應商/客戶合作的用戶的技術交流。

Image [4].png

翻譯功能名稱

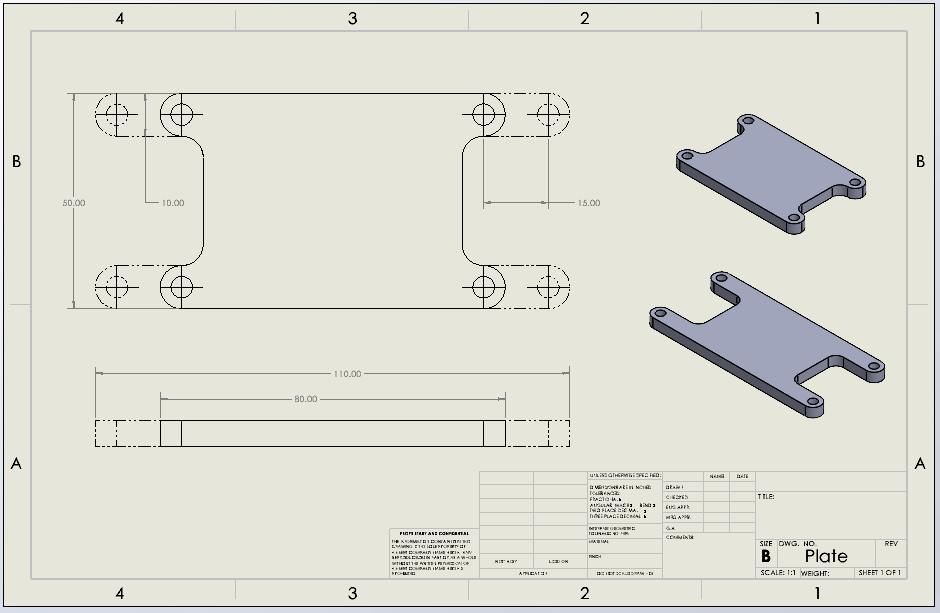

交替位置視圖

交替位置視圖創建一個零件不同配置的  虛擬虛線疊加。在 2020 年之前，此功能僅可用于顯示組件的不同位置。但現在，零件的多種配置可以相互疊加顯示，以傳達同一核心模型的不同變體。在下圖中， 交替位置視圖 用于顯示板的兩種變體。

Image [5].png

SOLIDWORKS 中的備用位置視圖

了解更多鮮為人知的 SOLIDWORKS 功能

參加SOLIDWORKS 高級培訓課程，了解SOLIDWORKS 產品中的高級功能，包括本文介紹所有功能。
