解析SOLIDWORKS側影輪廓功能

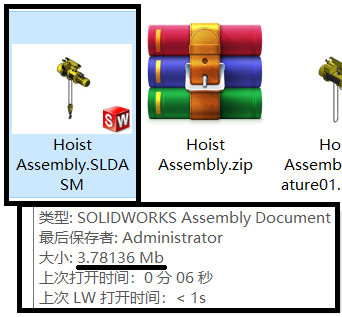

CATIA工具有一種特有的輕量化模型的格式Cgr格式文件，只保存了零件的外形信息，不包含任何的參數化的數據。solidwork軟件中也有類似SpeedPak功能，此配置通過減少裝配體中的選中的模型來減小總裝配體文件的大小，雖然以上兩種方式都是可以減小總裝配體的 體量，但也有只能查看，不能編輯的劣勢存在，今天我們講一下結合兩種優勢的方法-側影輪廓，裝配體體量小，還可以測量，編輯功能。下面我們用一個例子講解以下：此裝配體體量3.78M，還有一些保密結構，不可以對外展示，只保留外形尺寸即可。
第1步：打開【側影輪廓】/【Defeature】
點選需要簡化的零部件/實體，簡化的簡易形狀

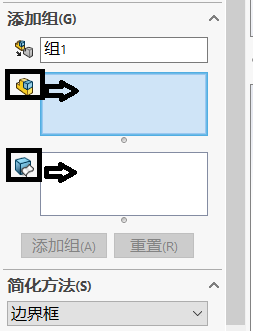

第二步：選擇變化的部分/添加組

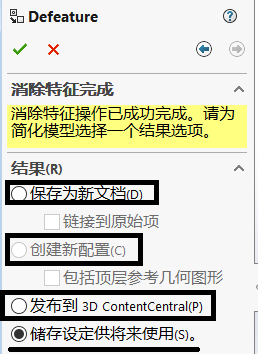

第三步：【下一步】，可以生成四種格式文件供你選擇

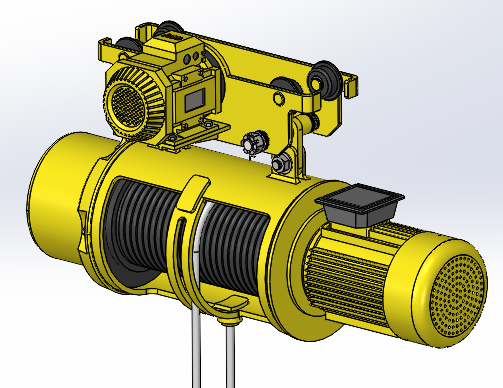

第四步：呈現效果

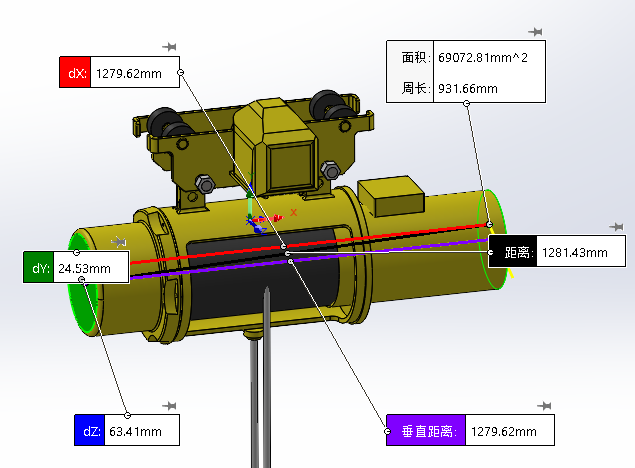

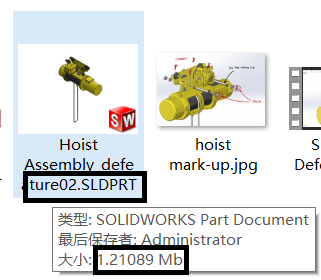

體量只有1.2M，縮小了2/3,也可以測量外形尺寸。
