Solidworks Electrical 怎樣自定義文本？
Solidworks Electrical 怎樣自定義文本？
在利用Solidworks Electrical 進行接線圖的繪制時，經常需要用到文本或標注。比如在繪制接線圖時，需要將某一符號與圖紙進行關聯，也就是多個符號關聯相同設備，這時要用到的就是“交叉引用”功能。但是模板中設定好的文本或標注內容可能并不完全符合需求，這時就需要對其進行自定義的設置。下面我們一起來探索如何進行自定義文本設置。

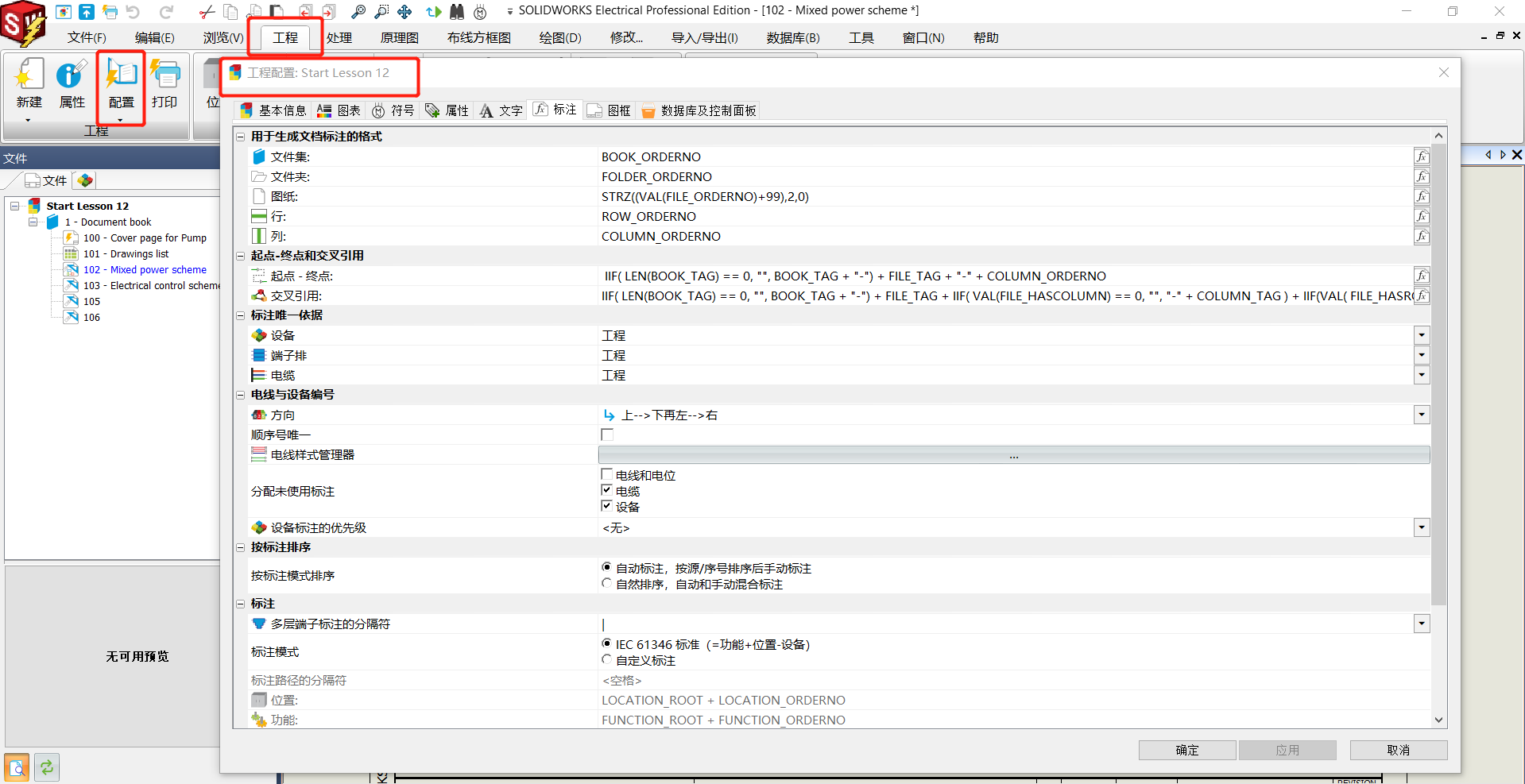

首先點擊菜單欄中“工程”一列，點擊“配置”，再選擇“配置”中的“工程”一選項，打開之后，點擊“標注”，這時可以看到界面右側一列“fx”的字樣。在Solidworks Electrical中，顯示“fx”字樣時表明該項可以自定義，所以各位工程師在設置文本時，可點擊“fx”進行操作。
