我們在零件建模過程中往往避免不了修改，但在修改后又常常出現零件報錯，設計樹中會出現一堆的錯誤和警告，我們?nèi)绾慰焖偬幚磉@些問題呢？

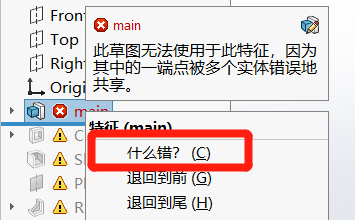

我們都知道零件通常包含兩大類的對象，分別是草圖和特征，因此修復零件的錯誤也就變?yōu)樾迯?fù)草圖或者特征的錯誤。當模型出現錯誤后，我們可通過Ctrl+Q對模型進行重建，此重建過程是從草圖及特征進行重建的，當重建遇到錯誤則退回控制棒就會停留在出錯特征上，此時我們可以通過“什么錯？”來查看出錯原因。
出錯原因通常為以下幾個方面：

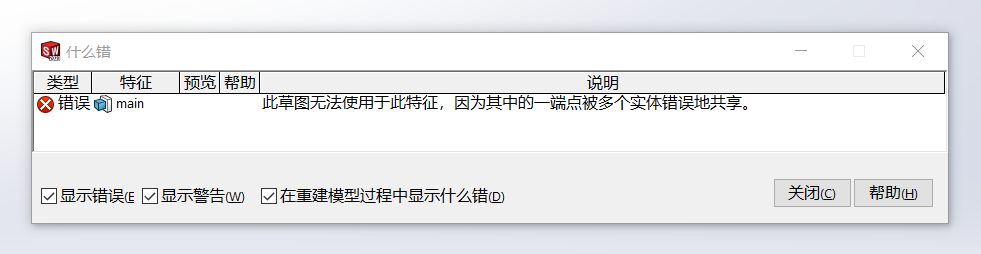

一、 此草圖無法使用于此特征，因為其中一個端點被多個實體錯誤的共享。
遇到這種情況我們可以通過工具——草圖工具——修復草圖行進修復。

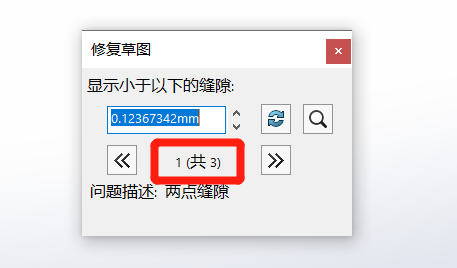

我們可以看到通過修復草圖工具顯示出對應的錯誤有三處，點擊放大鏡即可放大錯誤的位置，進行草圖修改即可。

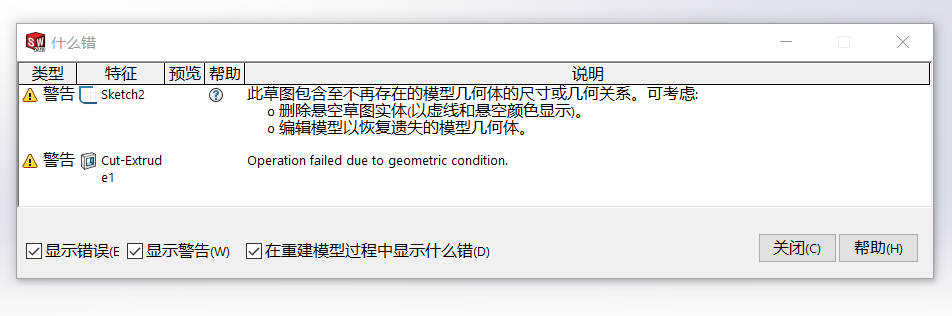

二、 此草圖包含至不再存在的模型幾何體尺寸或幾何關系。

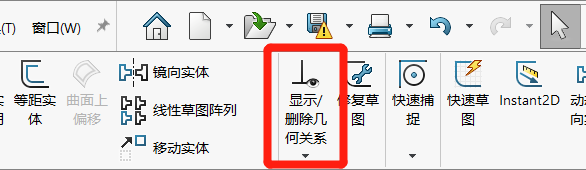

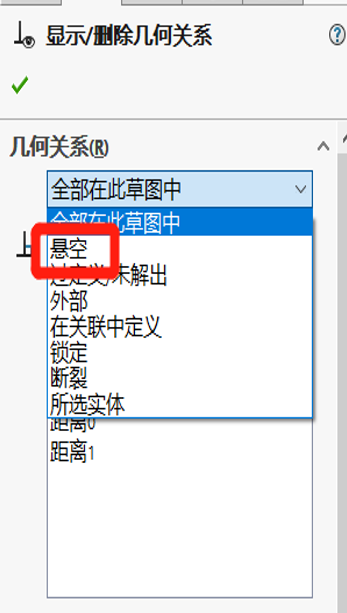

根據彈出的警告我們可以看出問題應該是草圖缺失了參考，從而使草圖懸空，此時我們可進入草圖界面，通過“顯示/刪除幾何關系”進行修改。
選擇正確的參考，點擊替換即可修復完成，其他草圖缺失參考問題也可以通過此種方法進行修復。

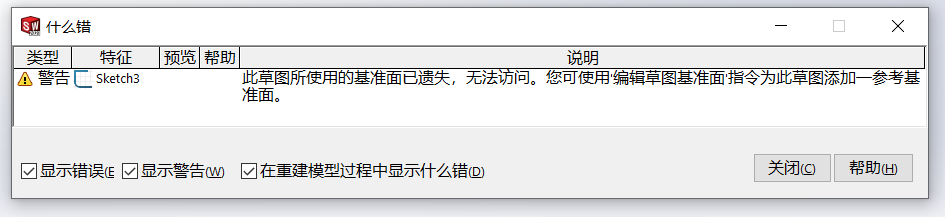

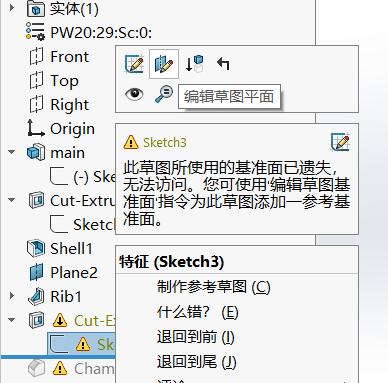

三、 此草圖所使用的基準面已遺失，無法訪問。

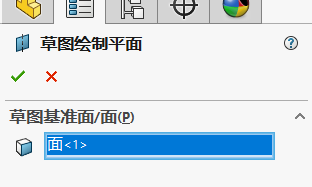

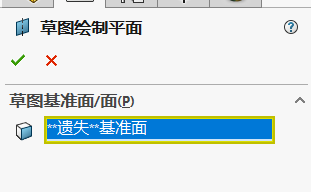

我們知道在草圖繪制時要先選擇基準面，在基準面上進行草圖繪制，然而當模型修改后，我們所選擇基準面有可能就會丟失，因此需要對草圖重新定義基準面，只需右鍵單擊草圖，選擇編輯草圖平面，將遺失的基準面刪除，重新定義草圖基準面即可。
四、 無法生成圓角
圓角問題一般可以通過FeatureXpert進行修復，可以看到在錯誤提示界面已經給出了建議處理的辦法，我們只需要點擊FeatureXpert進行修復就可以啦，F(xiàn)eatureXpert是特征專家工具，可自動排列某些特征，功能較為強大，感興趣的小伙伴可以深入學習哦。
通過以上工具的運用能夠使我們快速發現問題、解決問題，有些小伙伴之前可能在修改參考或約束時會直接刪除，再重新添加參考或約束，費時費力，今后再也不用為這些修改煩惱啦。
