渲染的模型還不會匹配背景圖片？那你一定要試試SOLIDWORKS Visualize！
做效果圖時，有時需要添加真實背景，例如工廠車間、室外、產品各類應用場景等，但設備放到場景中去后容易產生違和感，本文會論述運用SOIDWORKS 軟件做效果圖時，違和感產生的原因以及如何優化，并順便展示visualize2022匹配相機的新功能。
一、違和感產生的原因：
1. 光影不匹配，例如下圖（網絡下載，侵刪），眼里發出的電波對面部周圍沒任何影響，但光是有散射和衰減的，面部理應會有一些藍色的照明。
2. 材質風格不匹配，例如下圖（網絡下載，侵刪），人物是寫實風格，蟲子是卡通風格，雖然演員的視線看著手，但能明顯看出是合成上去的。
3. 模型和背景透視感需匹配，例如下圖（網絡下載，侵刪）達芬奇對于透視感的研究，假設背景是樓梯2，我們的渲染物體是樓梯1，兩個樓梯實際是一樣大的，但在畫面表現上，由于透視感存在，就會表現出不一樣的大小。回到本文的標題，思考下“渲染的模型（樓梯1）怎么匹配背景圖片”？
二、怎么提升融合度？
1. 匹配模型和背景透視感的方法

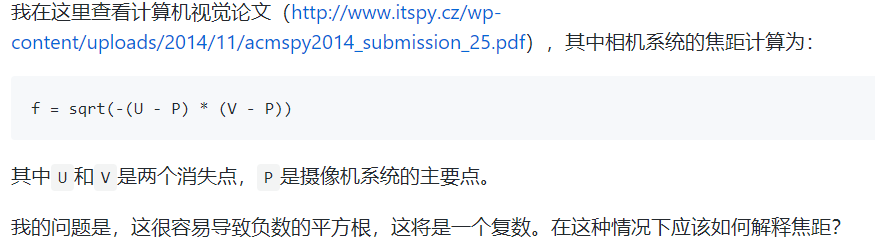

焦距正確，才能夠獲得正確的透視感，但手動計算對非專業人員來說幾乎不可能，也沒必要，所幸Visualize2022更新了匹配相機的功能，把復雜的“從滅點計算焦距”公式（下圖）轉化為簡單的設定操作。

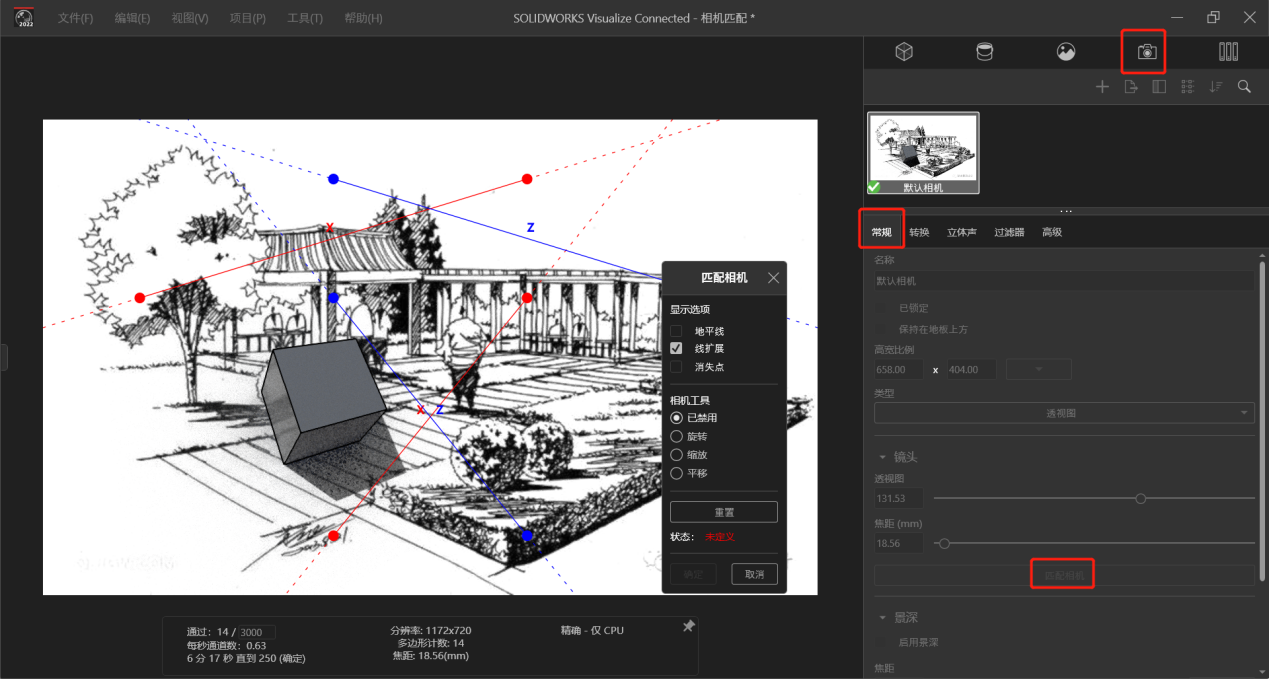

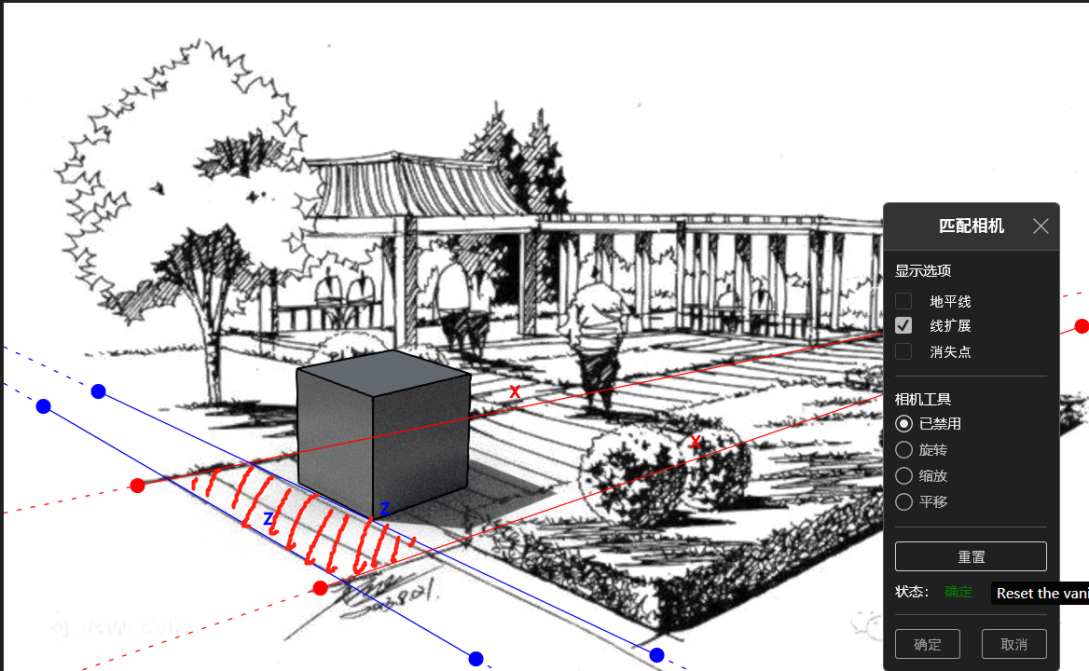

具體操作，在visualize軟件中依次選擇相機→常規標簽欄，找到匹配相機功能，調整出現的X、Z線段，要把X、Z4條線段圍成的平面和背景中的地面重合，完成后點擊確定。

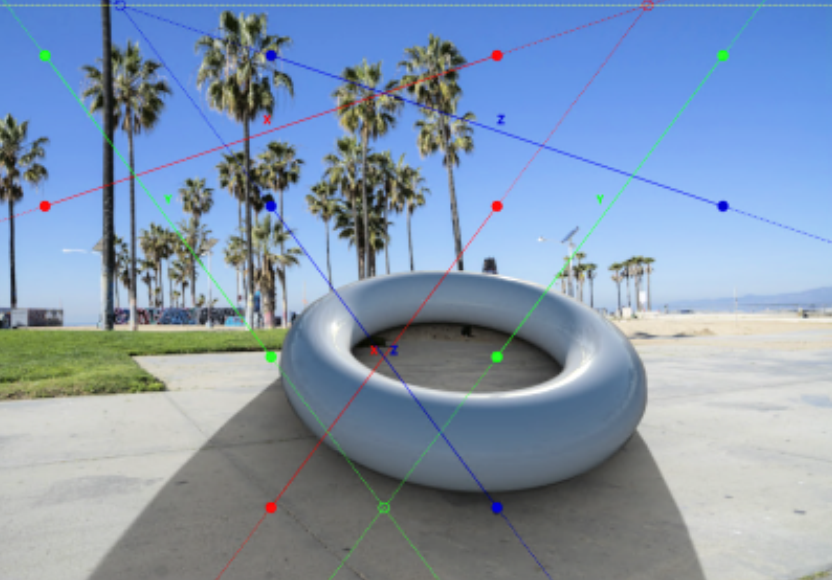

為了便于理解，再看下幫助文件中的實例，同樣把X、Z圍成的面和背景中的沙灘地面重合，從而實現了焦距的自動計算，獲得正確的透視感。X和Z可以找圖中的參考線。
2. 材質和光影設定，該環節難度較高，涉及到了HDRI貼圖照明的定制、做舊材質的設定，所以本文僅以較簡單的例子說明。

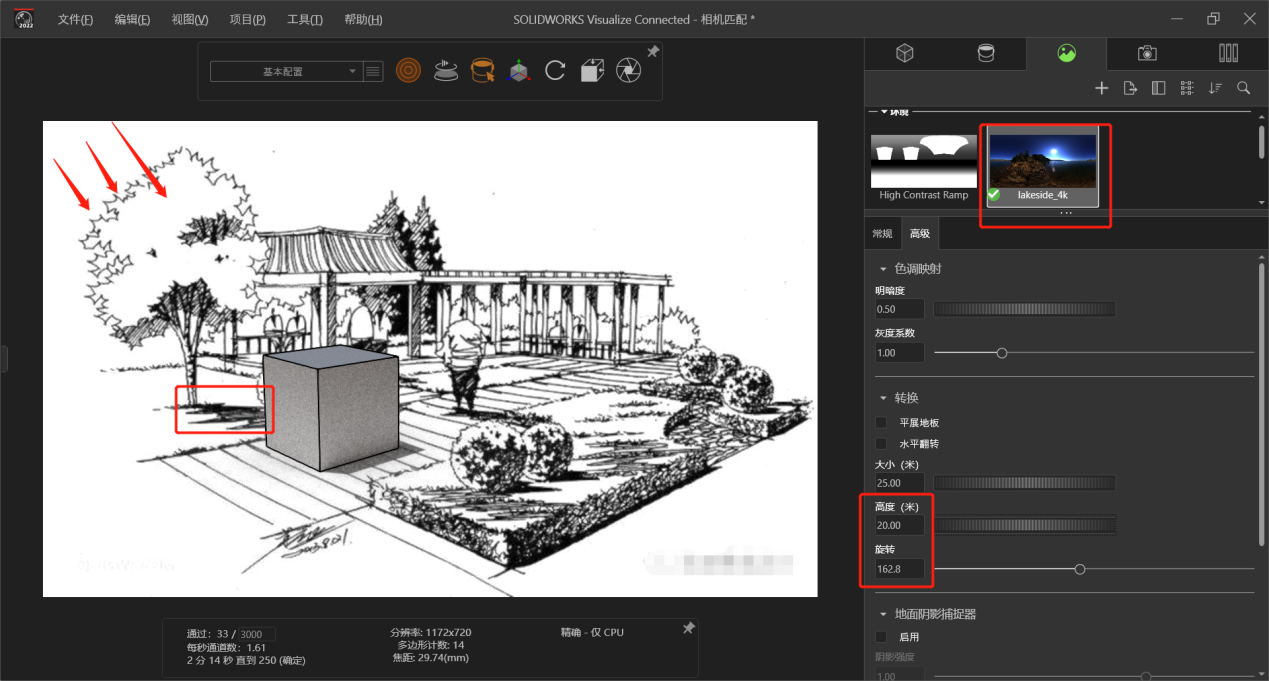

光影方面，選擇了室外的HDRI照明，從樹的陰影可以分析出太陽應該在左上角，所以設定高度和角度，直到矩形的陰影和樹的陰影角度匹配。

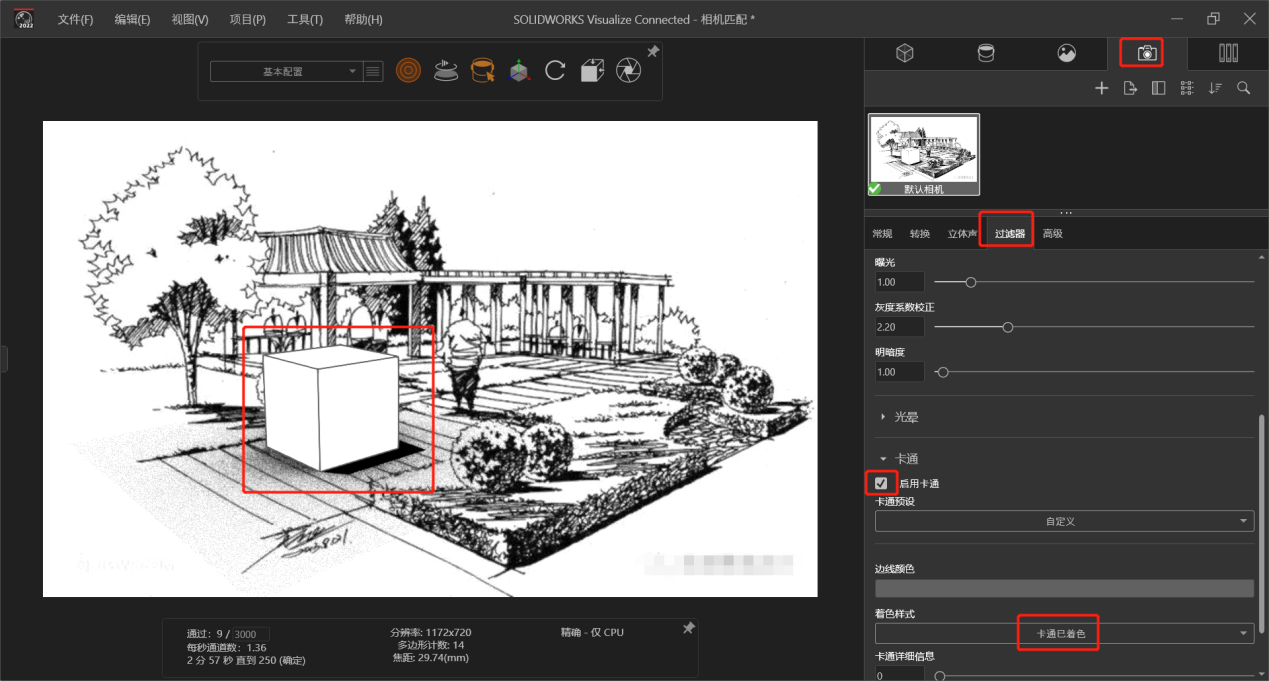

材質和渲染風格方面，采用和背景一樣的手繪稿風格，在相機過濾器設定中開啟卡通風格，需注意，太低版本的visualize沒有該功能。
總結，本文講述了渲染模型如何和背景圖片更好的匹配，初步講解了以下3個不匹配的原因以及處理方式，1）光影不匹配 2）材質風格不匹配 3）透視感不匹配。
如果文字版對設定內容不理解，可以看視頻版教學。
