SOLIDWORKS使用小TIPS ——Toolbox標準件如何在自定義材料明細表中顯示正確信息

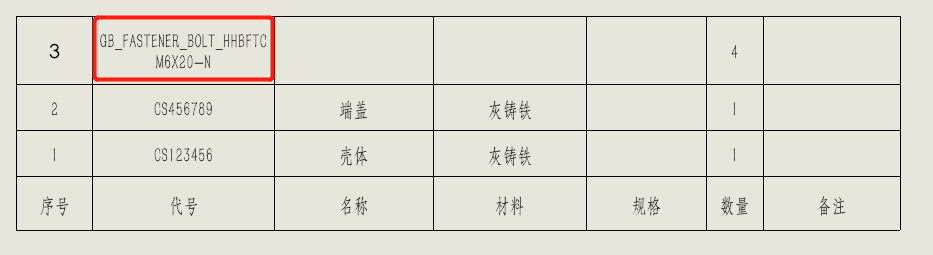

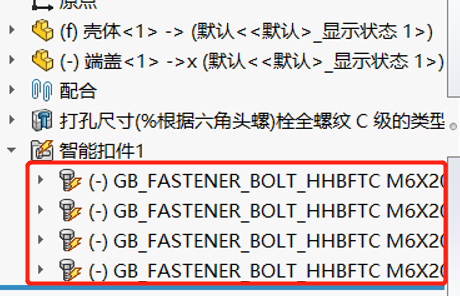

我們在使用Toolbx標準件時，其零件名稱為英文的，工程圖出材料明細表的時候也顯示為英文，且顯示的類型不能與我們自定義的材料明細表相匹配，就像下面這樣：
這些問題都是令我們頭疼的問題，那如何才能讓Toolbox標準件在設計樹和材料明細表中正確的顯示呢？其實只要進行簡單的設置就行了，按照如下步驟操作可快速進行設置：
1. 打開Tolbox設置窗口，打開的方式有2種

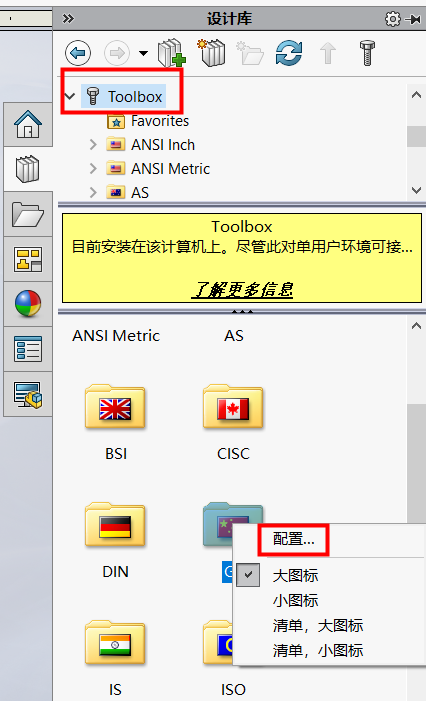

① 打開設計庫，在Toolbox標準庫下任意選擇一個文件夾，右鍵點擊選擇配置，即可進入Tolbox設置窗口。

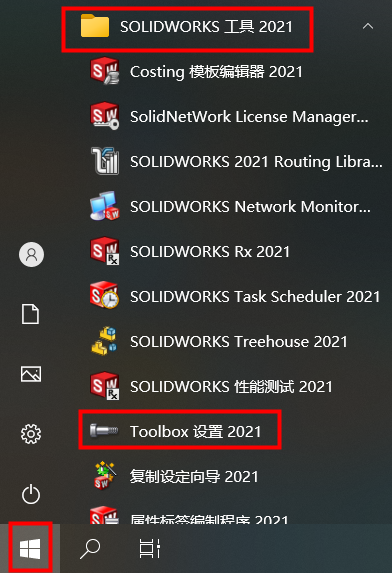

② 通過系統開始菜單選擇Solidworks工具，選擇Toolbox設置打開。

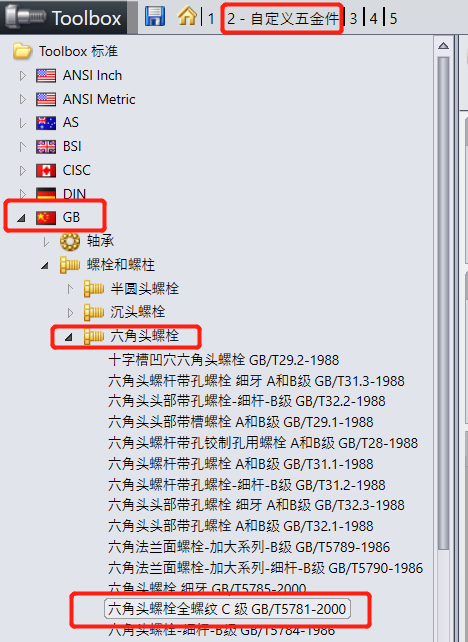

2. 打開Toolbox設置后選擇自定義五金件，然后選擇到我們使用的標準件的文件。

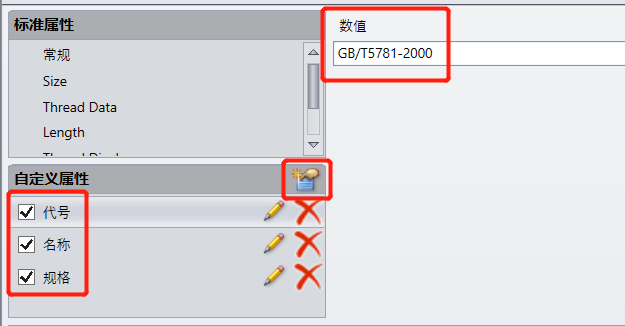

3. 在右側的窗格中創建我們需要的自定義屬性，例如代號、名稱、規格等，并將固定的屬性作為默認值輸入進去。

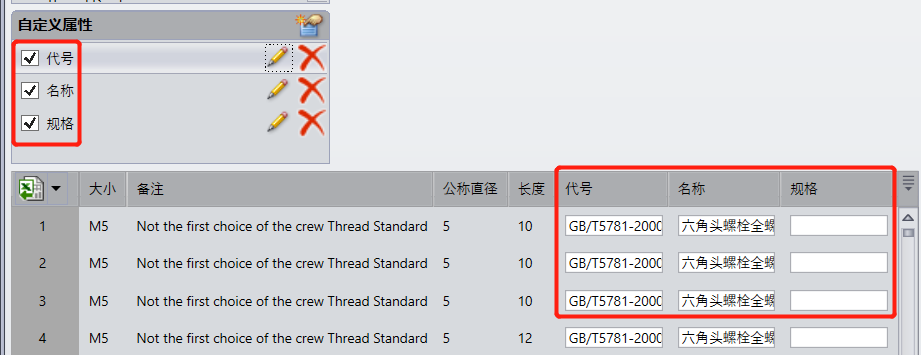

4. 自定義屬性設置好后，在前面方框都打上勾，此時在下方表格中就出現了我們自定義的屬性列，但規格列是空白的，因為規格列每一個零件都不一樣，所以需要我們手動設置一下。

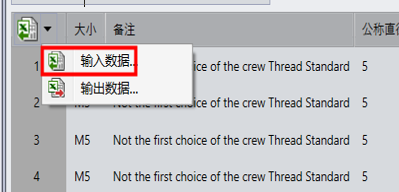

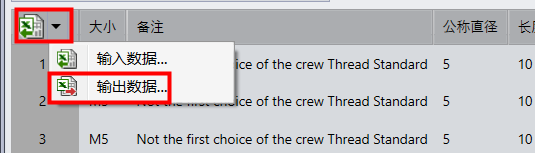

5. 將屬性表導出。

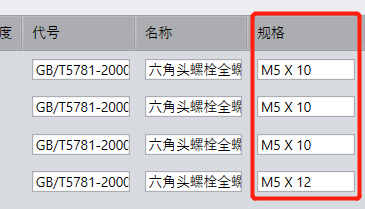

6. 導出數據表格后，將表格打開，將對應規格的數據粘貼到規格列保存。
7. 然后返回到Toolbox設置里，將我們剛才修改過的表格導入進來，可以看到此時規格列的數據就已經有了。
8. 接下來我們設置顯示樣式，在Toolbox設置里選擇第三項定義用戶設定，更改顯示選項，保存即可 。

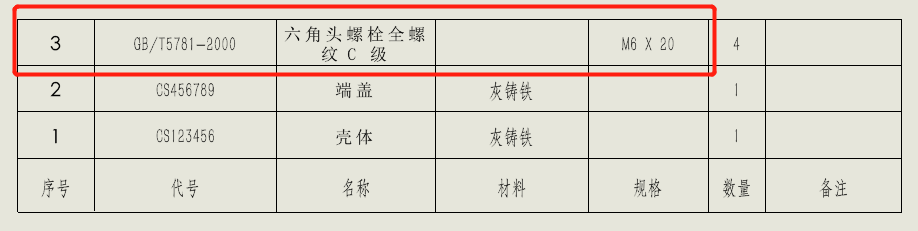

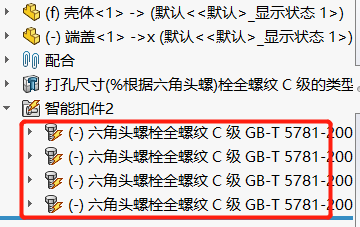

9. 以上操作完成之后我們退出Toolbox設置，關閉solidworks后重新打開裝配體，將智能扣件刪除后重新添加，這時在設計樹中就可以顯示中文名稱了，打開工程圖，插入材料明細表，此時Toolbox標準件也正確顯示了。
通過以上的設置就能使我們Tool標準價件在設計樹和材料明細表中正確的顯示啦，但要注意的是，我們在修改Toolbox標準件數據時先進行備份，以免我們在修改過程中誤操作，導致我們的數據出錯或丟失。如果你也在被Toolbox標準件所困擾，那就趕快來試試吧！
