3DE流體仿真角色FMK介紹
相信很多工程師都用過SOLIDWORKS 的流體仿真軟件Flow Simulation。在3DE中也同樣有一款流體仿真軟件，今天我們就來介紹一下3DE中的流體仿真軟件 FMK。
廢話不多說，我們首先來看一下功能

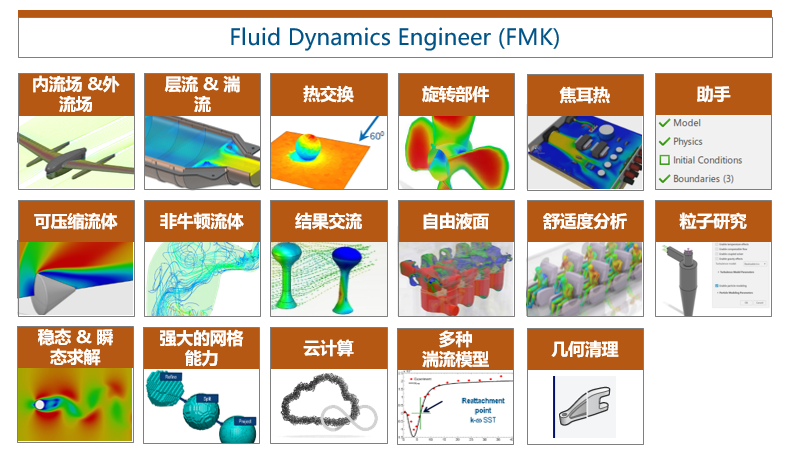

圖：3DE流體仿真功能
從圖上我們可以看出，F(xiàn)MK提供了穩態/瞬態流動、層流和湍流、牛頓和非牛頓流體、自由液面 (VOF)、共軛熱傳遞、人體舒適度模型、焦耳熱, 電阻模型、多孔介質，旋轉區域 (MRF)等功能。FMK為設計師量身定做，在3DEXPERIENCE平臺的單一協作環境中有效地進行端到端的產品設計。
在FMK中，其較大優點有以下三個：
1. 網格劃分更容易且更接近真實
從復雜的3D CAD到網格的周轉時間更快。
? 在非水密幾何體上自動找孔和補孔。
? 幾分鐘內自動抽取液體體積
? 自動更新原生CAD變化
? 較少的用戶互動
? 減少單元數(<40%)，以達到與傳統四面體網格相似或更好的精度。
精度更高的貼體網格
? 更高質量的網格
復雜幾何體的穩健網格化
? 忽略<小元素尺寸的特征/間隙，從而使有效的網格較小化，減少網格失敗
? 支持所有類型的非標準接口
在FMK中，不僅有六面體網格，還有更多其他形狀的網格來擬合模型的形狀：

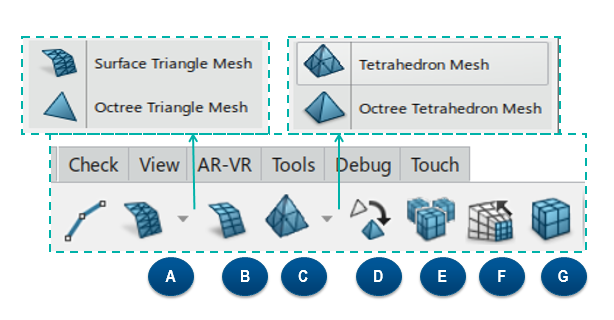

圖：網格種類
2. 支持跟多的湍流模型：大家應該知道，流體仿真軟件，能求解什么問題，要看他具有哪些湍流模型。而FMK當中則具有多種湍流模型可供選擇，因此它能求解更廣泛的流體問題。在這里，我們列出FMK主要使用的湍流模型。：
? 主流的Reynolds Averaged Navier-Stokes (RANS) 湍流模型
? SST k-? (Default – thermal, external and Internal flows)
? Spalart – Allmaras (external aerodynamics)
? Realizable k-ε (internal flows)

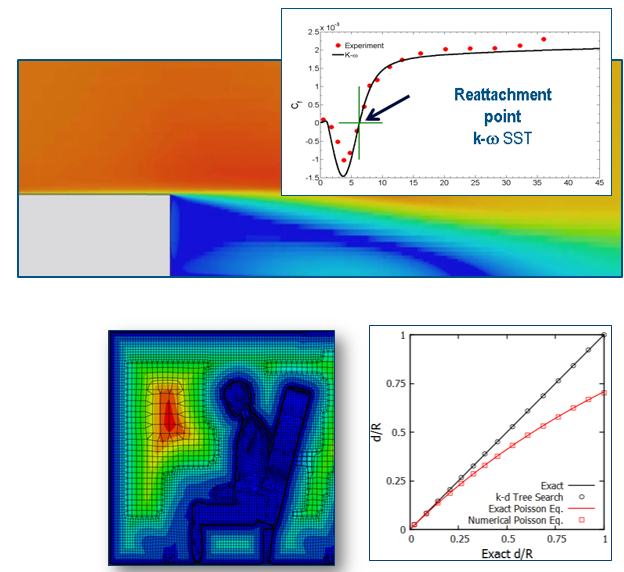

圖：湍流模型對結果的影響
3. 支持云計算：在FMK角色中，有著云端仿真的一貫優勢，支持使用云端求解器的。這對求解大規模的流體問題，無疑是非常方便的。
通過使用FMK角色，可以實現以下核心價值：
數字化的連續性激發了單一的數據來源
? 基于CAD和PLM的CFD，實現真正的仿真驅動設計
更快的設計迭代，小的用戶互動
? 帶邊界層的自動貼體六面體網格
? 引導式用戶界面，縮短每次模擬的時間。
更廣泛的物理學覆蓋面，以解決主流工作流程
? 基于RANS的穩態和長瞬態模擬。
? 層流和湍流建模
? 共軛傳熱，包括輻射
統一的多尺度多物理環境
? 捕捉多學科需求（流固耦合等）
可在本機和云端進行模擬
? 允許用戶隨時在本地機器和云上運行模擬，本地和云端免費支持十六核心并行求解。
