SOLIDWORKS功能布局技巧——保存實體技術
SOLIDWORKS軟件中有一些命令可以將一個或多個實體保存為獨立的零件文件，但每個命令具有不用的特性，有些命令的選項可以讓您在保存多個零件時直接生成裝配體文件。
下圖為大家總結了各種保存實體的命令和技術：
功 能 | 插入新零件 | 保存實體 | 分割零件 |
在目標零件的FeatureManager設計樹中是否添加新特征 | 否 | 是 | 是 |
對源零件進行更改后，更改是否傳遞到子零件 | 是 | 否 | 否 |
是否允許在更改傳遞到子零件之前，對源零件進行更改（通過在更改之前的回退來實現） | 是 | 是 | 是 |
是否能從子零件導航到源零件（通過右鍵單擊攜帶外部參考引用的特征，并選擇在關聯中編輯來實現） | 是 | 是 | 是 |
是否能從結果零件自動生成裝配體文檔 | 否 | 是 | 是 |
是否需要先使用分割工具去創建實體 | 否 | 否 | 是 |
為了方便更好的理解，我們以《夾子》為例

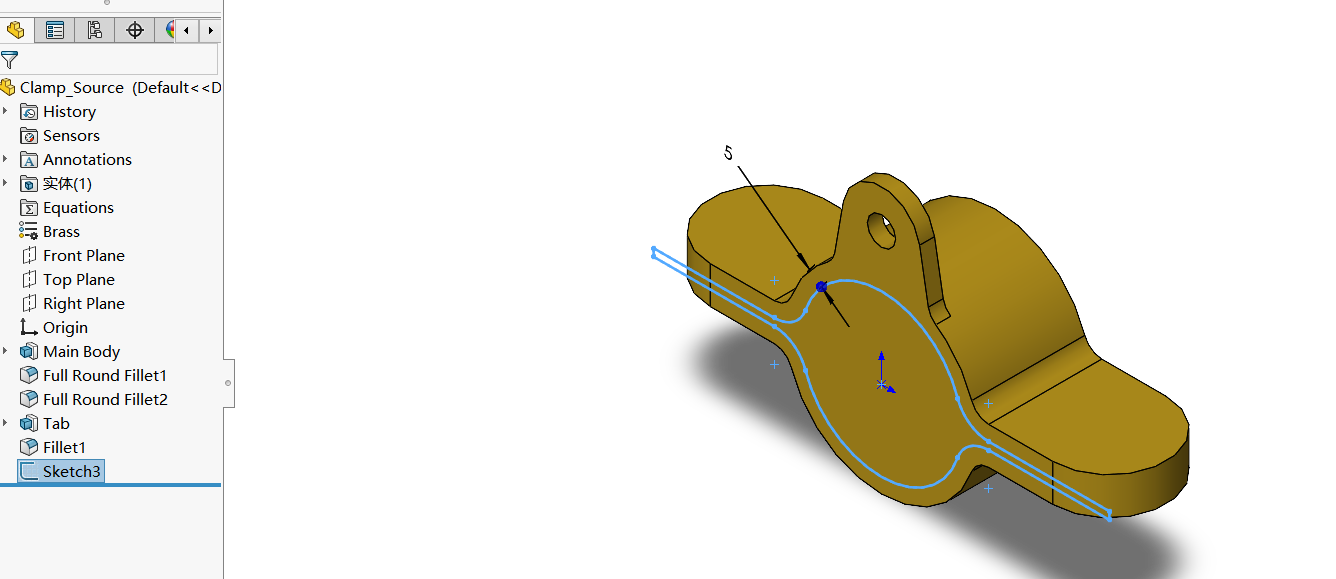

以草圖3進行拉伸切除，使我們的實體可以生成多個實體

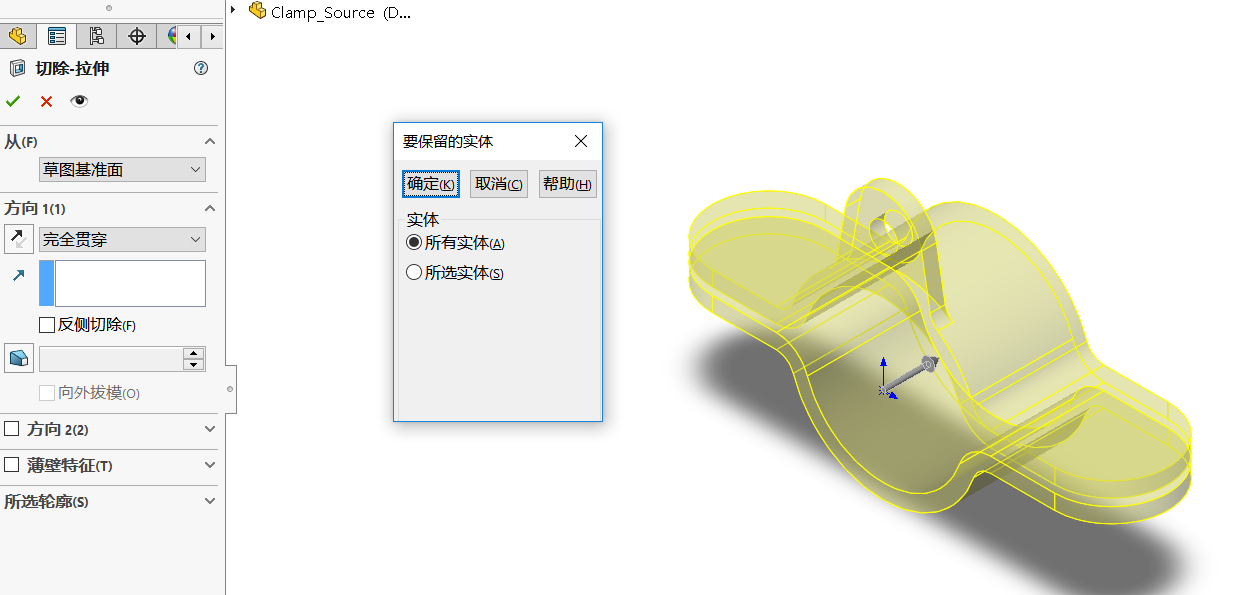

確定拉伸切除后，會提示要保留的實體，我們選擇所有實體后確定

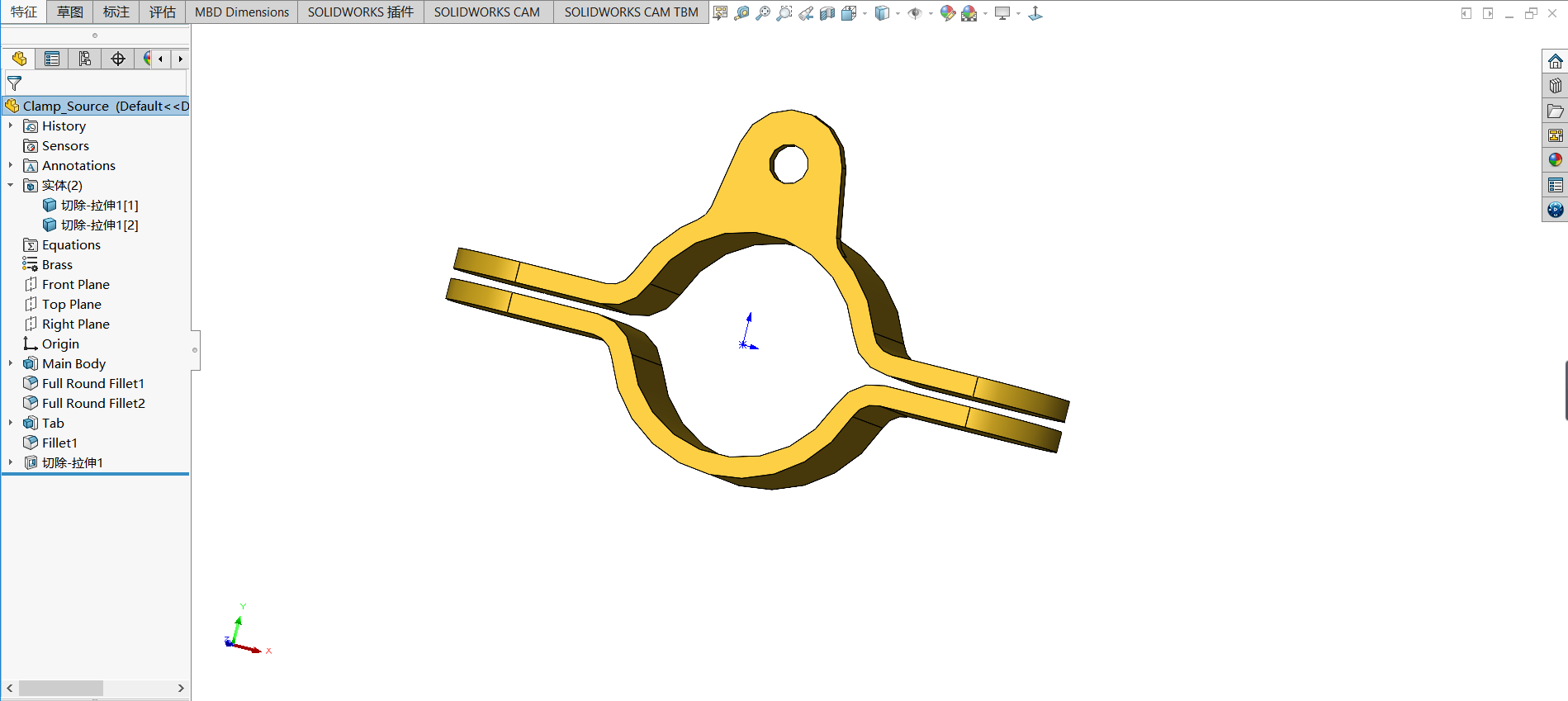

這樣我們從一個單一實體變成了兩個實體，左側設計樹可以看到實體1和實體2

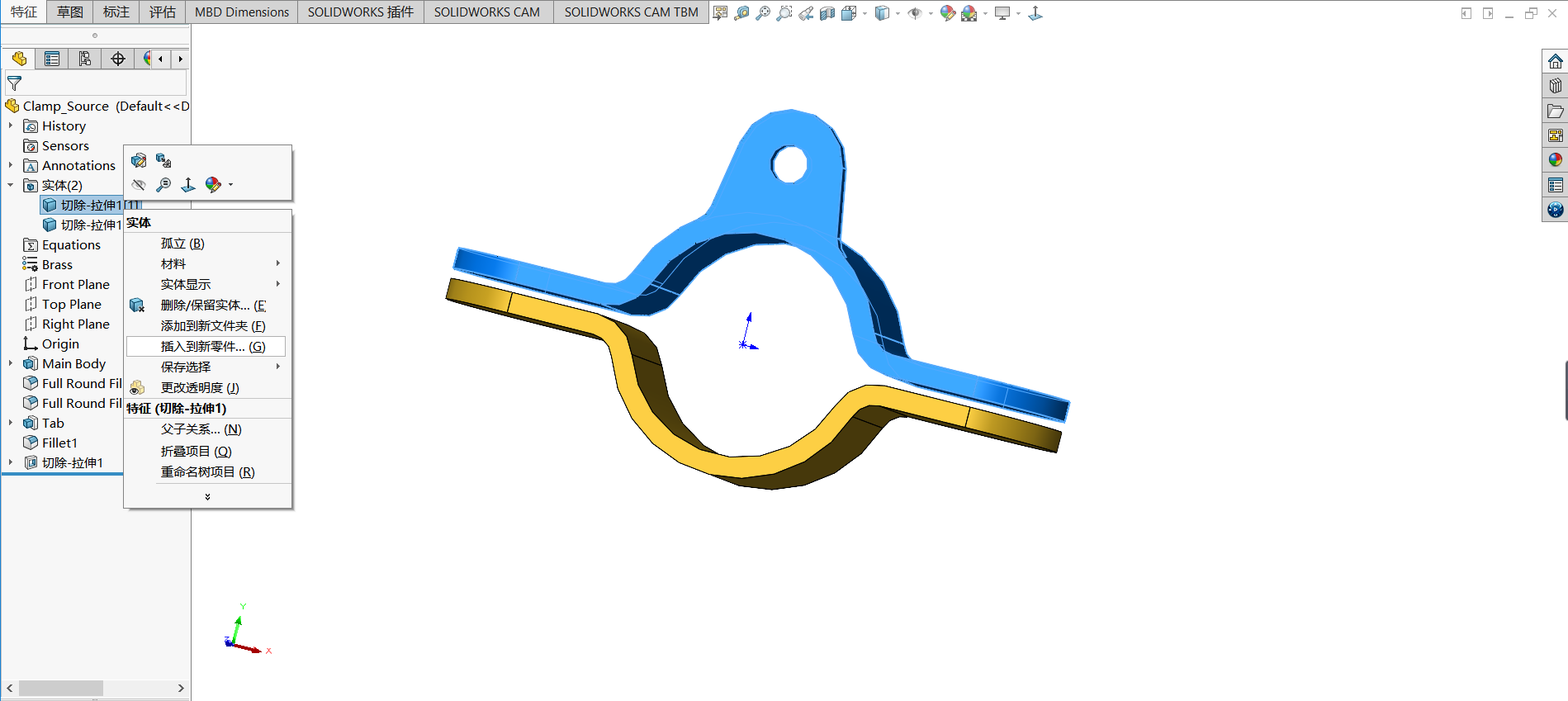

我們選擇切除拉伸1，右鍵點擊后選擇插入新零件后，保存到我們指定的文件中，再打開新保存的這個零件，就得到了想要的夾子上部這個實體，相同的操作可以得到夾子下部實體。
總結一下，利用得到的兩個實體可以用來制作新的裝配體或者出單獨工程圖等等，并且在更改新的實體時，只需要修改源零件即可。
