3DE云仿真技巧——利用第三方軟件進行網格劃分
相同大家通過各種信息途徑，都聽說過3DEXPERIENCE這個云平臺，這是達索退出的一個覆蓋企業全流程的一體化研發平臺，這里面包含產品設計、數據管理、市場營銷、生產加工，當然，也包含了仿真功能。
3DE中的仿真功能集合了達索各個領域的產品，可以解決各類不同的仿真問題。像Abaqus結構仿真軟件，CST電磁仿真軟件，這些軟件的求解器都被應用于3DE平臺的仿真產品之中。那么有些工程師比較習慣使用HyperMesh等第三方軟件進行復雜模型的網格劃分，然后拿到達索的專業仿真軟件里做仿真計算。我們?cè)谠破脚_(tái)可以這樣做么？答案是肯定的。今天我們就通過這個文章，來教大家，如何將第三方軟件的網格數據，導入到3DE云仿真平臺中來。
1. 首先，我們要將第三方網格數據存儲成3DE支持的文件類型，目前，3DE中支持Abaqus的.inp格式和NASTRAN的.nas，.bdf格式。像HyperMesh這種前處理軟件，是可以直接生成.inp格式的。
2. 接著，我們需要在3DE平臺里找到仿真相關的角色。在我的平臺里，我打開Structural Mechanics Engineer角色就可以了。

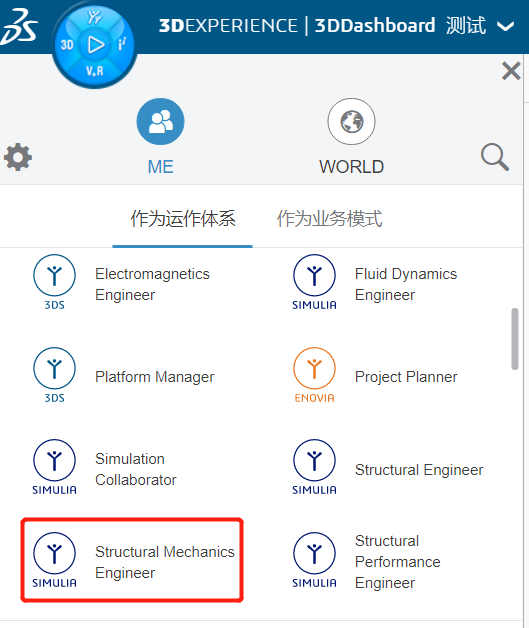

圖：仿真角色
3. 在仿真角色中，會有模型處理的app來幫我們完成仿真的前處理。我們打開模型處理的app。
圖：打開模型處理app
4. 3DE中的模型處理app于與CATIAV6界面很像，這里包括很多類型。如零件建模單元，裝配單元，制造單元等，可以根據自己的需求，選擇創建不同的單元。

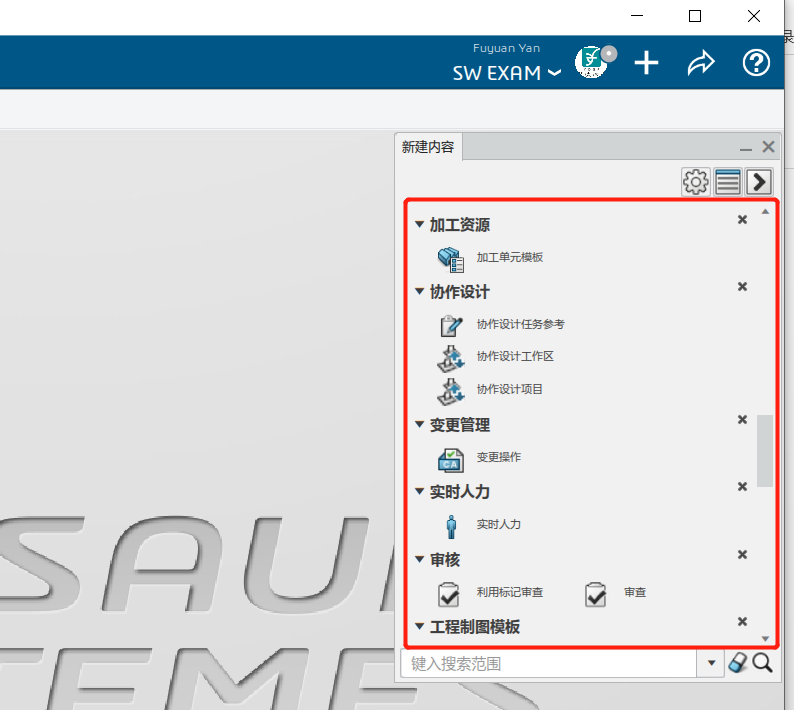

圖：3DE中的建模類型
我們想導入網格，需要?jiǎng)?chuàng)建一個有限元模型，在這個模型里，可以給3D模型劃分網格，也可以導入第三方網格數據。

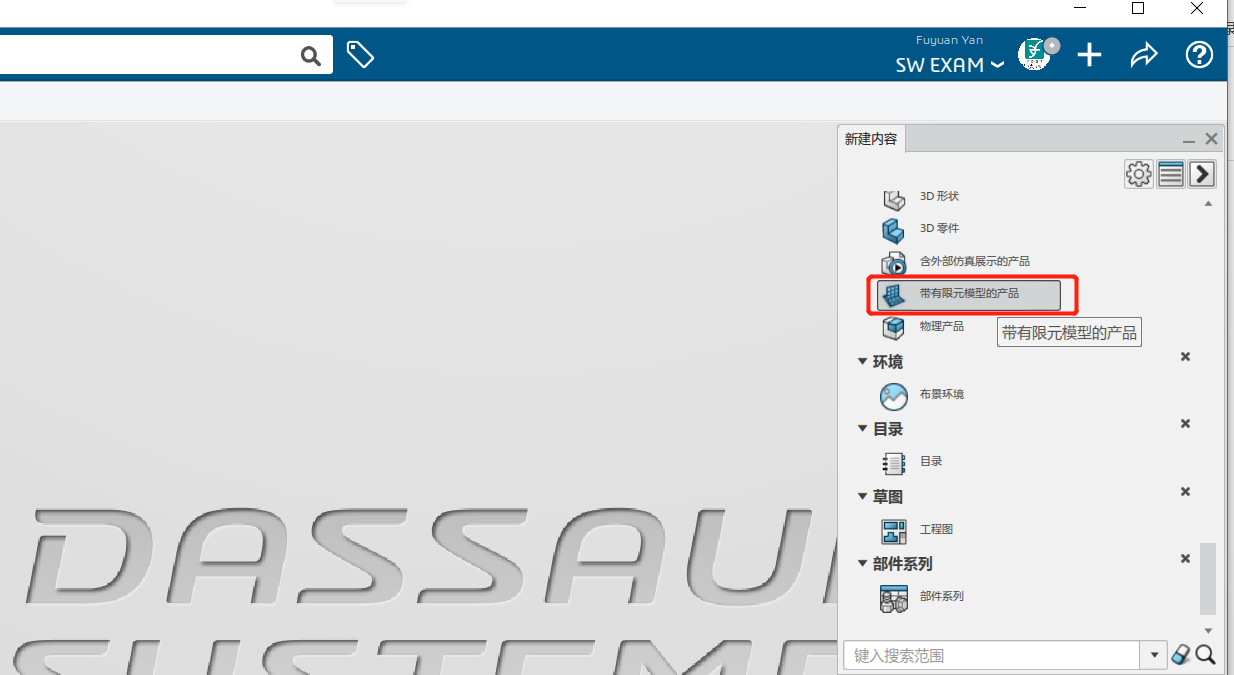

圖：帶有限元模型的產品
5. 當我們創建完成之后，界面中會包含一個物理產品，且下方會掛載一個有限元模型，我們將它稱為FEM。

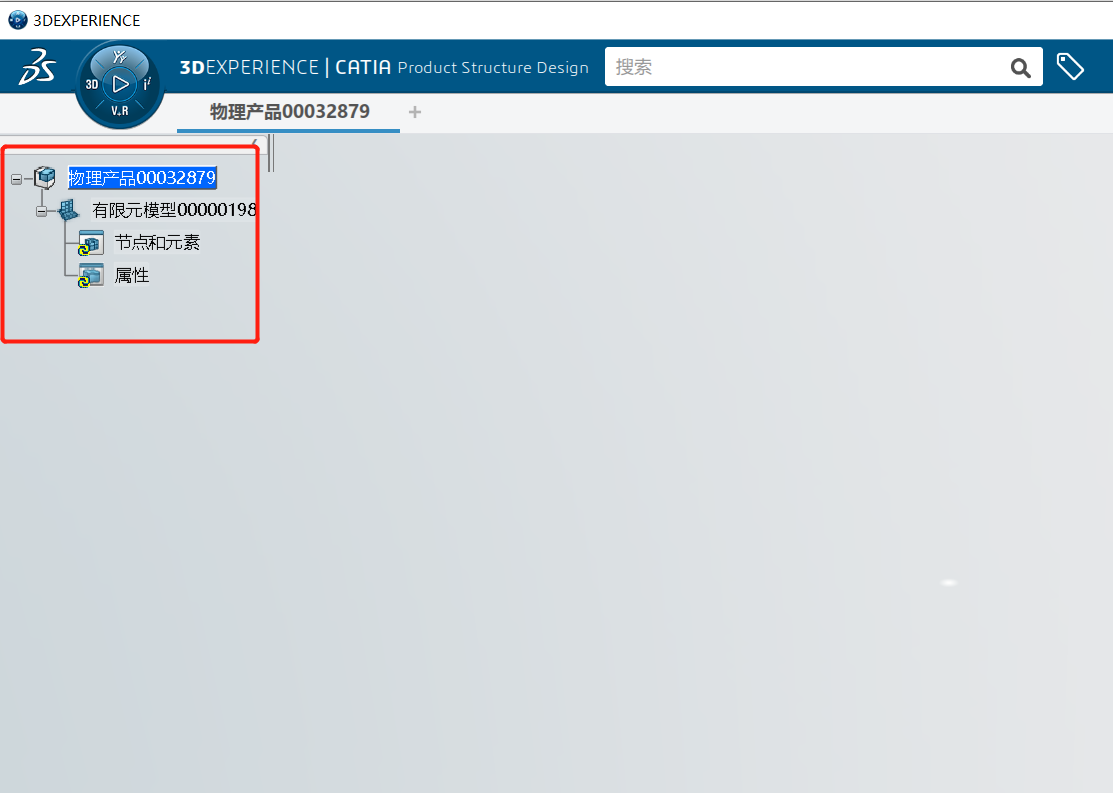

圖：模型下掛在FEM
6. 剛創建完成，在這個界面的下方，暫時還沒有網格劃分的功能。如下圖所示：

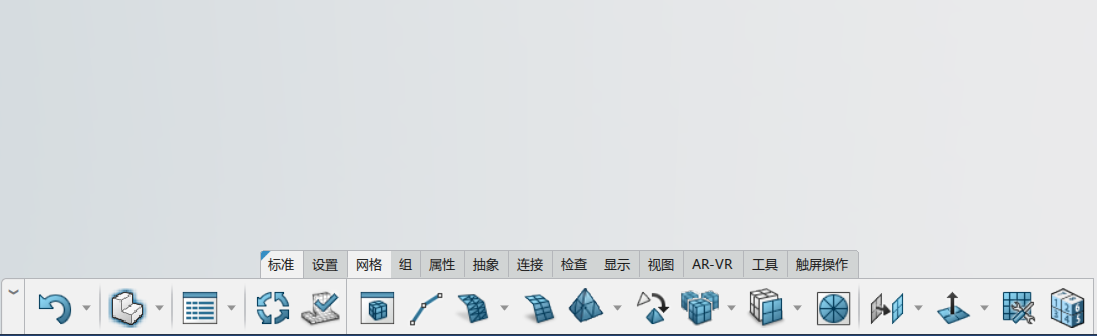

要想導入第三方網格，需要雙擊左上方的有限元模型進入到網格劃分界面中，如圖所示：
圖：網格劃分界面

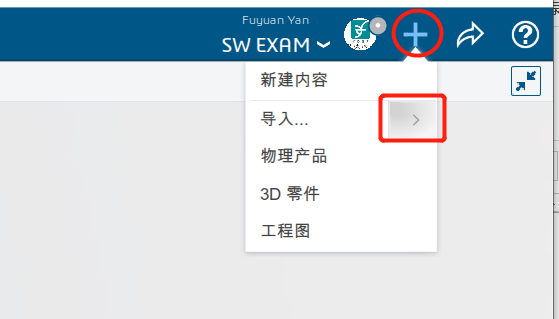

7. 之后我們需要在軟件的右上角，點擊加號，展開下拉菜單，點擊導入后邊的下拉菜單，并且選擇導入FEM選項。

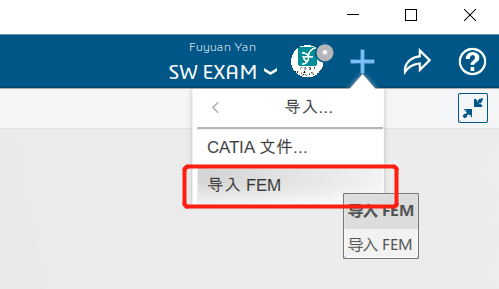

圖：導入FEM

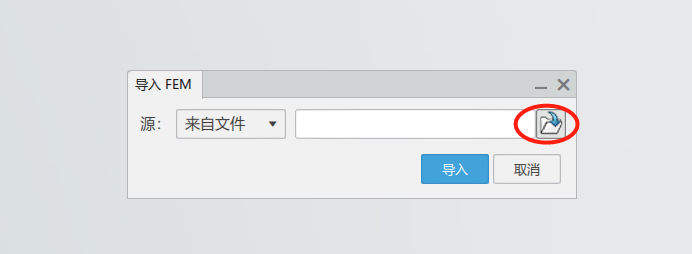

在跳出的菜單中，選擇“打開選擇器進行瀏覽”按鈕
圖：打開選擇器進行瀏覽
接著，找到預先存好的.inp文件，并點擊打開按鈕。

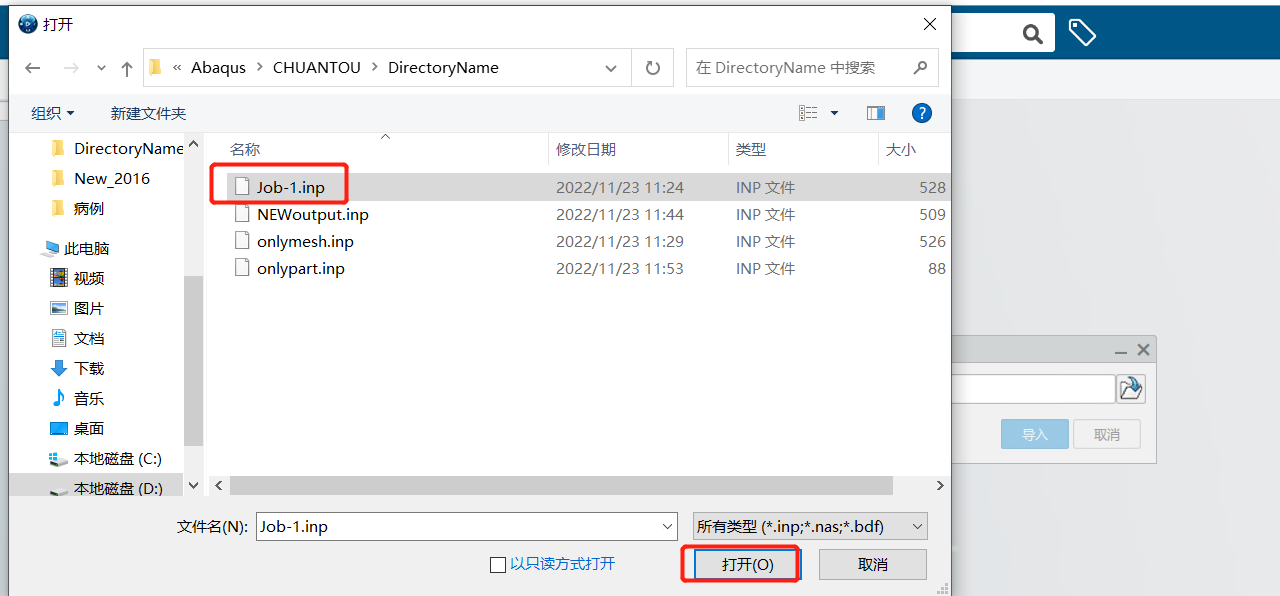

圖:打開inp文件

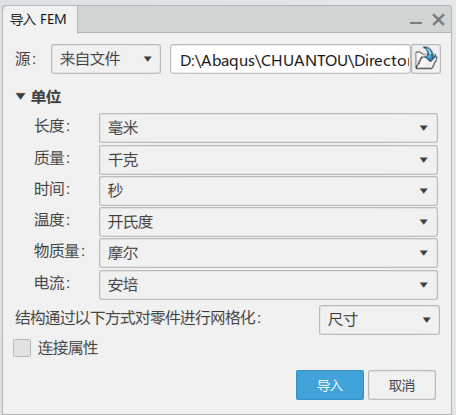

之后，我們需要選擇單位，跟我們?cè)瓉淼哪Ｐ瓦x擇統一的單位即可。
圖：選擇單位
接著，終于導入成功了。

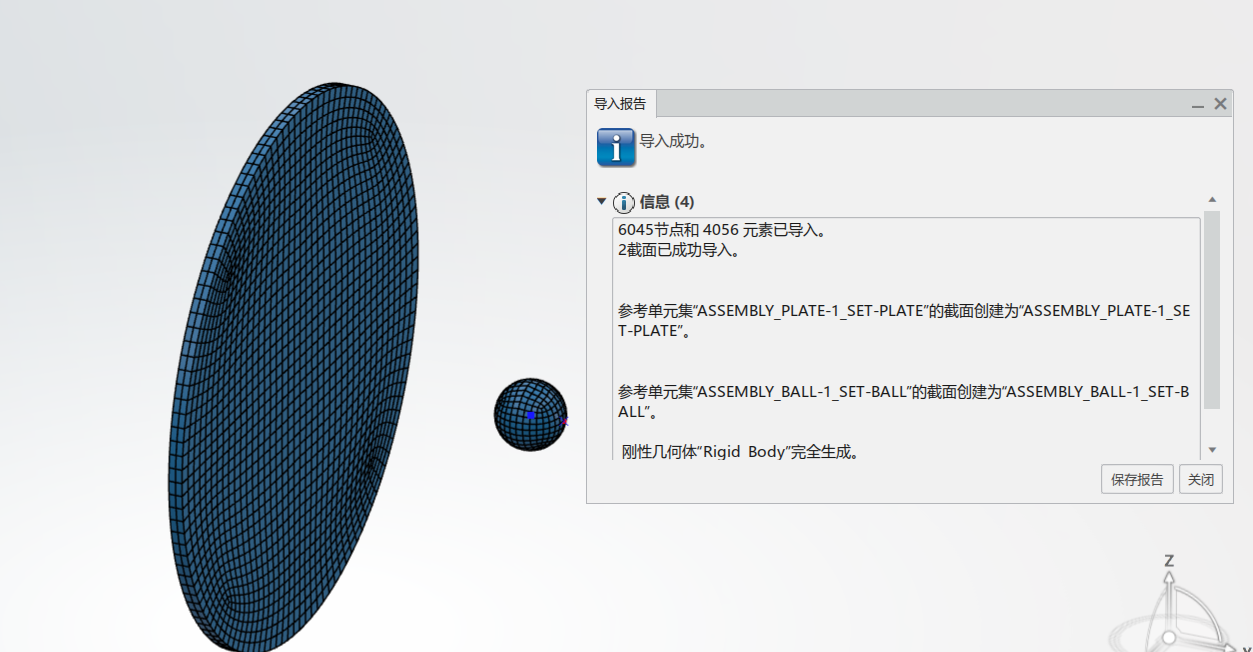

圖：成功導入網格
我們只需要?jiǎng)?chuàng)建自己想要仿真的類型，就可以使用導入的網格文件進行計算仿真了。

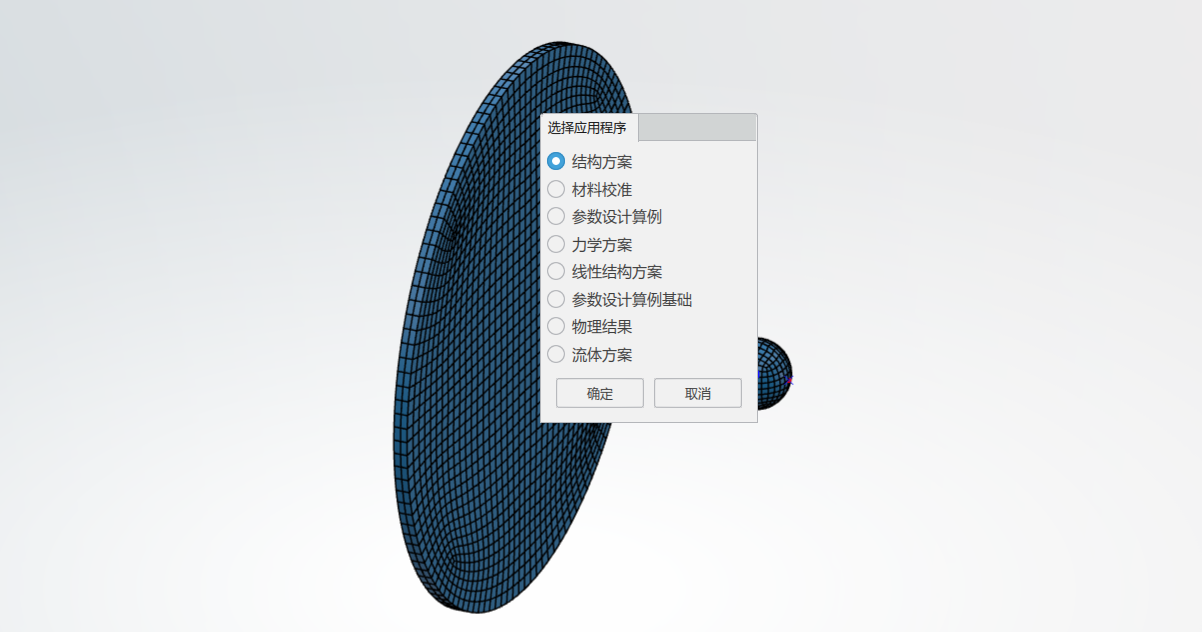

圖：創建仿真類型
