3DE xSheetMetal鈑金應用簡介

xSheetMetal是云端3DEXPERIENCE平臺上,3D SheetMetal Creator角色中的一個基于Web瀏覽器端的應用程序,其專業的一體化3D鈑金設計環境可以幫助企業簡化創建、存儲、共享、驗證和管理設計的流程,并更快地將鈑金產品推向市場。

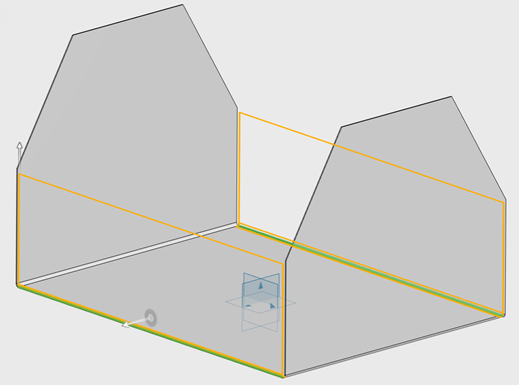

使用xSheetMetal中的鈑金設計界面可以創建3D鈑金零部件。

圖片1

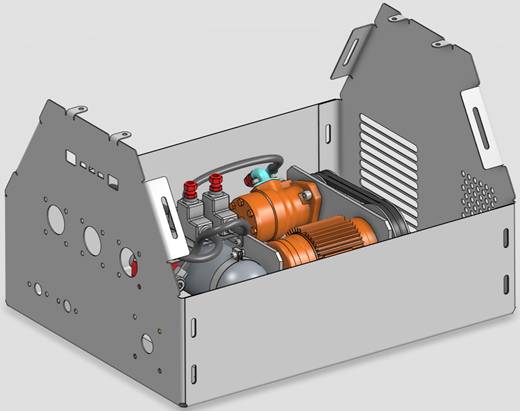

xSheetMetal提供了集成和靈活性,利用其單一的建模環境可以創建詳細的鈑金裝配體。

圖片2

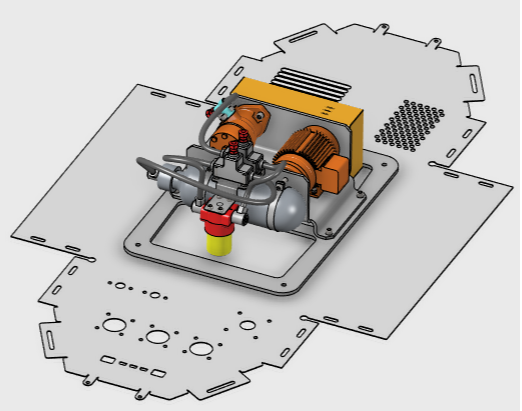

xSheetMetal還可以創建平板型式,自動生成與折疊幾何圖形保持同步的制造展開圖。

圖片3

一、如何啟動xSheetMetal應用

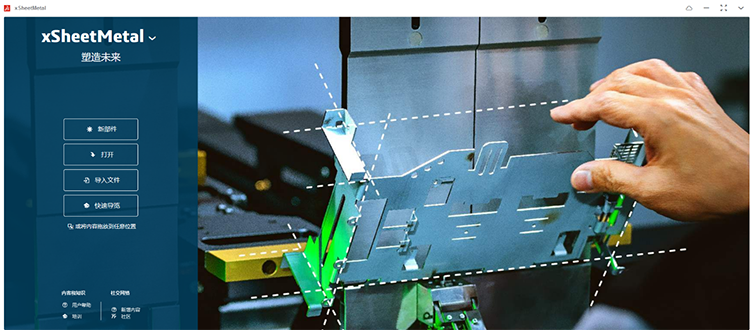

用戶登陸到云端3DEXPERIENCE平臺后,可在瀏覽器左上角的羅盤中找到3D SheetMetal Creator角色,點擊角色后可看見角色所包含的應用程序,我們點擊其中的xSheetMetal應用程序,啟動xSheetMetal用戶界面,如下圖所示:


圖片4

圖片5副本

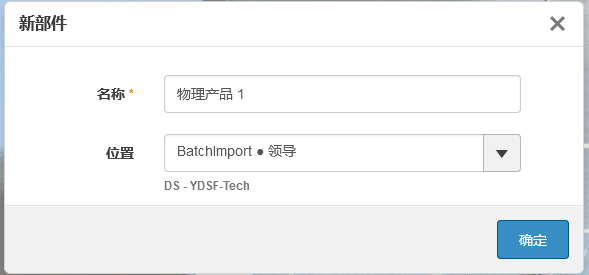

從上圖中我們可以看出,xSheetMetal用戶界面與我們之前所講過的xDesign類似。我們點擊“新部件”按鈕,彈出創建一個新的部件窗口。通過該窗口我們可以輸入新建部件的名稱以及選擇該部件在3DE平臺中所保存的位置。完成后點擊“確定”即可。如下圖所示:

圖片6

二、xSheetMetal鈑金設計界面

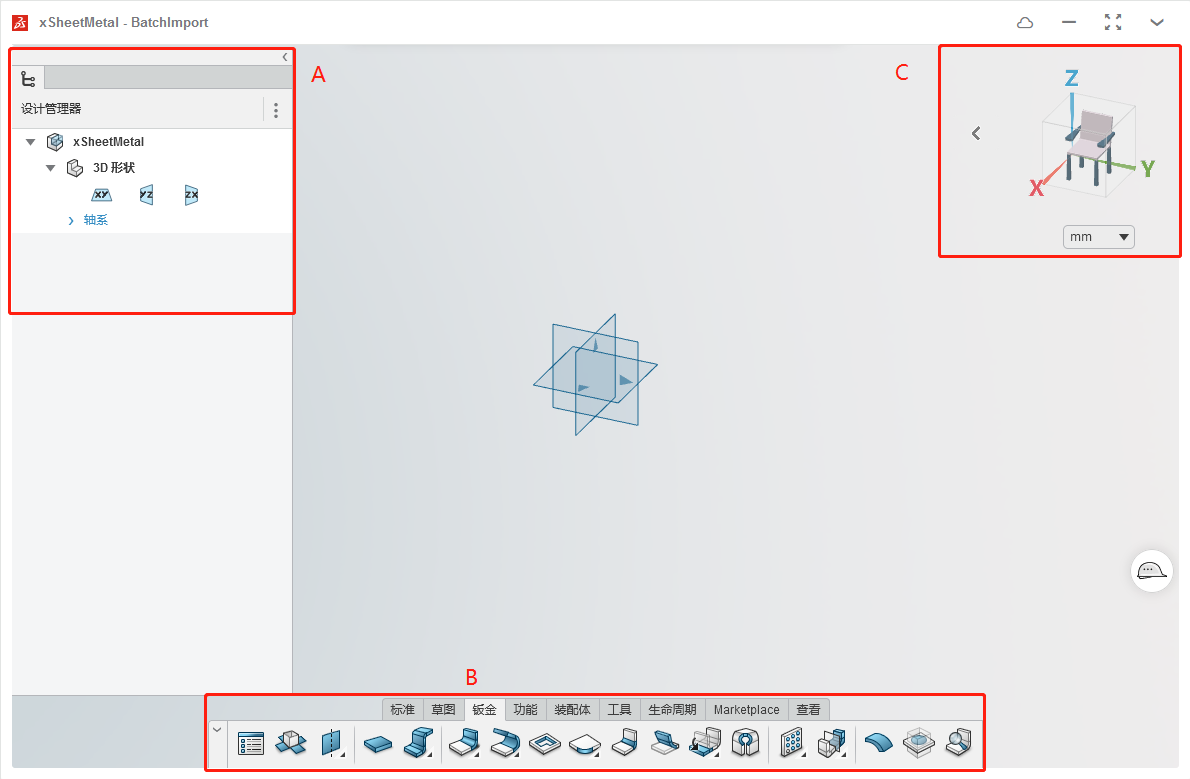

在上一步中點擊“確定”后,進入xSheetMetal的繪圖建模界面,如下圖:

圖片7

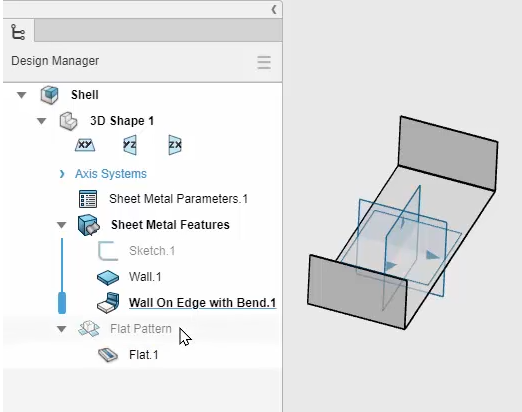

左側A區域是設計管理器區,鈑金參數、特征和平板型式都顯示在設計管理器樹中。在樹中雙擊可以激活特征。

圖片8

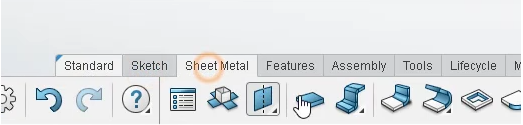

底部B區域是操作工具欄區域,包含按照設計任務分類的各項命令。

圖片9

用戶可以固定操作欄選項卡,使其始終可見。固定的選項卡在左上角有一個藍色三角形,雙擊選項卡可以將其固定和取消固定。

圖片10

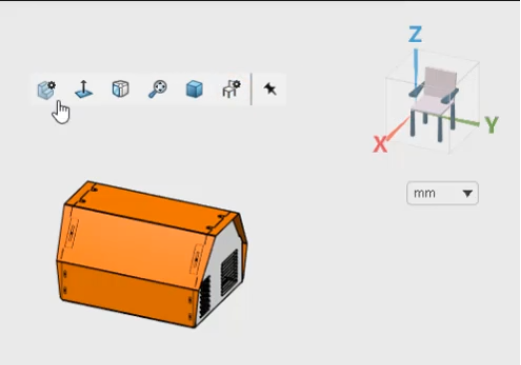

右上角C區域是三重軸視圖視角設置區,三重軸向用戶展示模型在空間中如何定位。您可以選擇三重軸上的面以更改方向。單擊箭頭以打開迷你“視圖”菜單。

圖片11

三、小結

從上面的介紹可以看出,xSheetMetal是一款強大、直觀、基于Web瀏覽器的鈑金設計解決方案,借助于云端3DEXPERIENCE平臺,在創建準確、詳細鈑金設計的同時,可以隨時隨地進行驗證和制造,提升跨部門協作效率。
