3DE xFrame結構/焊件應用簡介
xFrame是云端3DEXPERIENCE平臺3D Structure Creator角色中的一個基于Web瀏覽器的應用程序，它為工程師提供了基于特征的參數化結構建模設計工具，讓工程師可以隨時隨地、在任何設備上自由地按自己的方式進行設計。
通過XFrame應用工具，您可以：

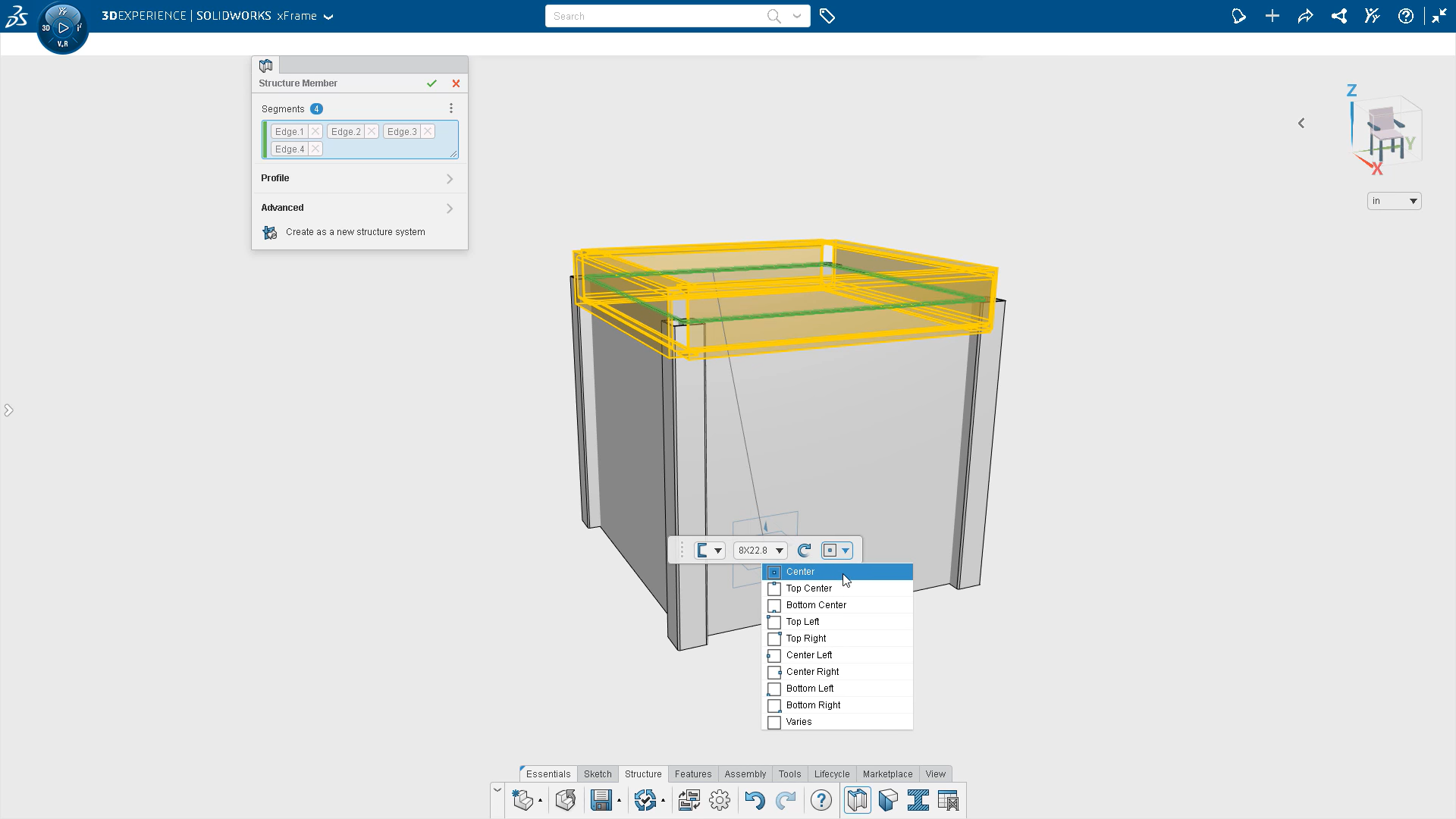

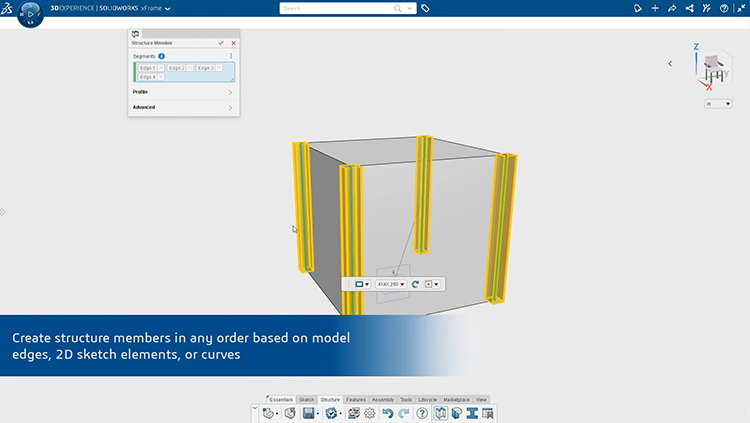

? 根據模型邊線、2D草圖或曲線創建結構構件；
? 從標準類型和大小庫中選中構件輪廓；

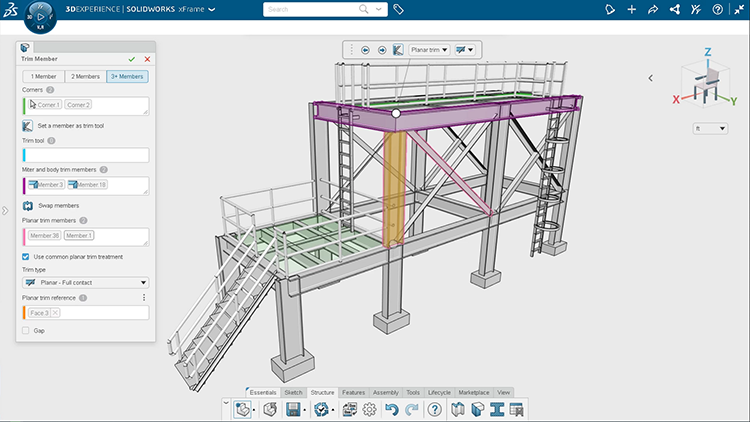

? 自動剪裁端點和邊角處的構件；

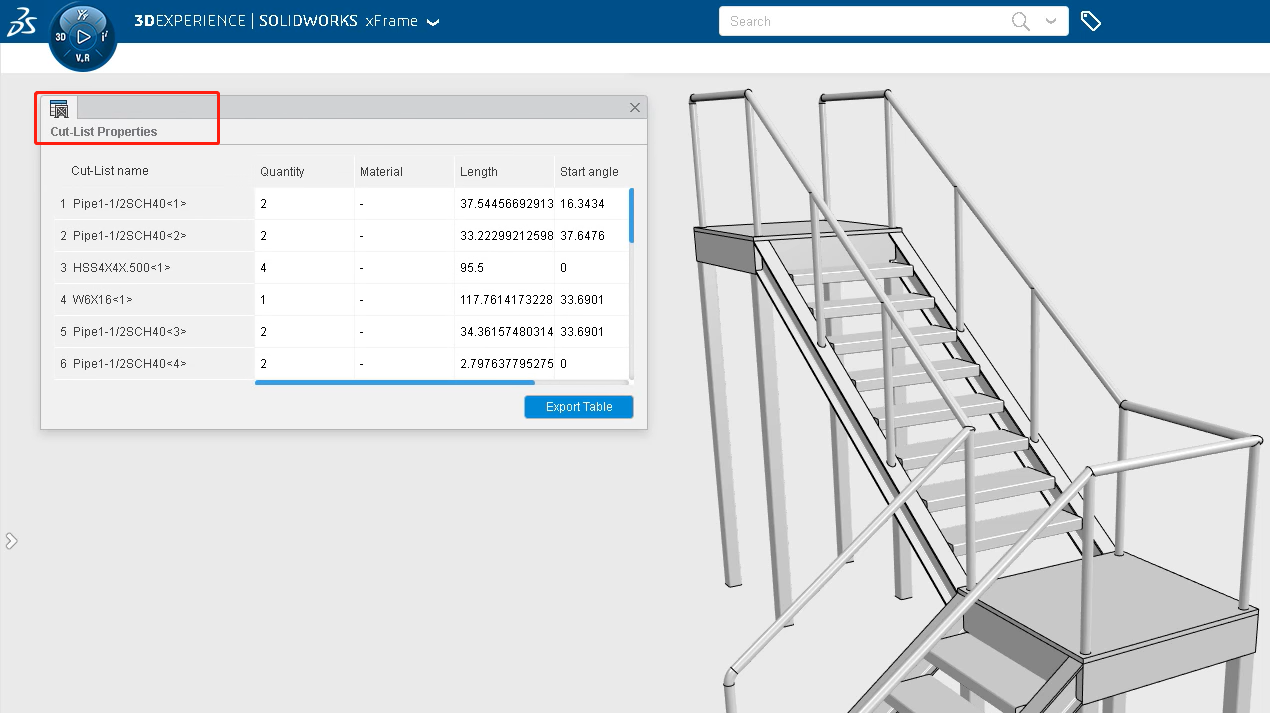

? 根據要用于制造的設計自動生成切割清單列表；
? 通過順暢的結構設計工作流程和專用的設計環節提高效率。
一、如何啟動xFrame應用

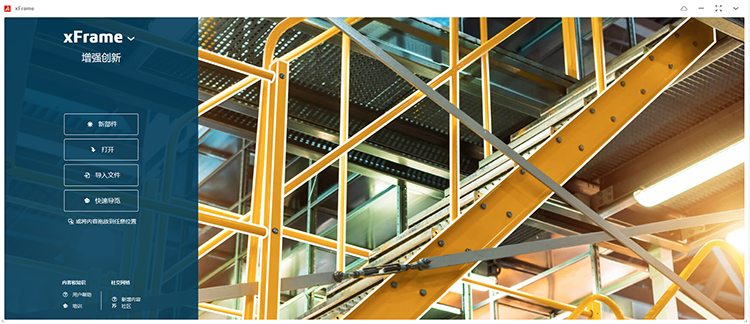

具備角色的用戶登陸到云端3DEXPERIENCE平臺后，可在瀏覽器左上角的羅盤中找到3D Structure Creator角色，點擊角色后可看見角色所包含的應用程序，我們點擊其中的xFrame應用程序，啟動xFrame用戶界面，如下圖所示：

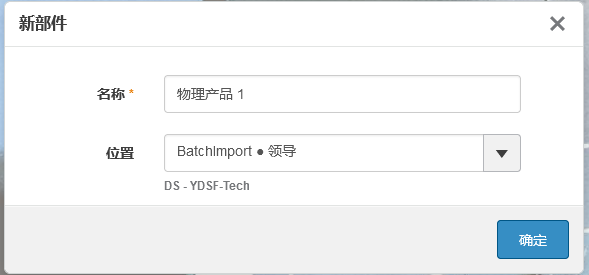

從上圖中我們可以看出，xFrame用戶界面與我們之前所講過的xDesign類似。我們點擊“新部件”按鈕，彈出創建一個新的部件窗口。通過該窗口我們可以輸入新建部件的名稱以及選擇該部件在3DE平臺中所保存的位置。完成后點擊“確定”即可。如下圖所示：
二、xFrame設計界面

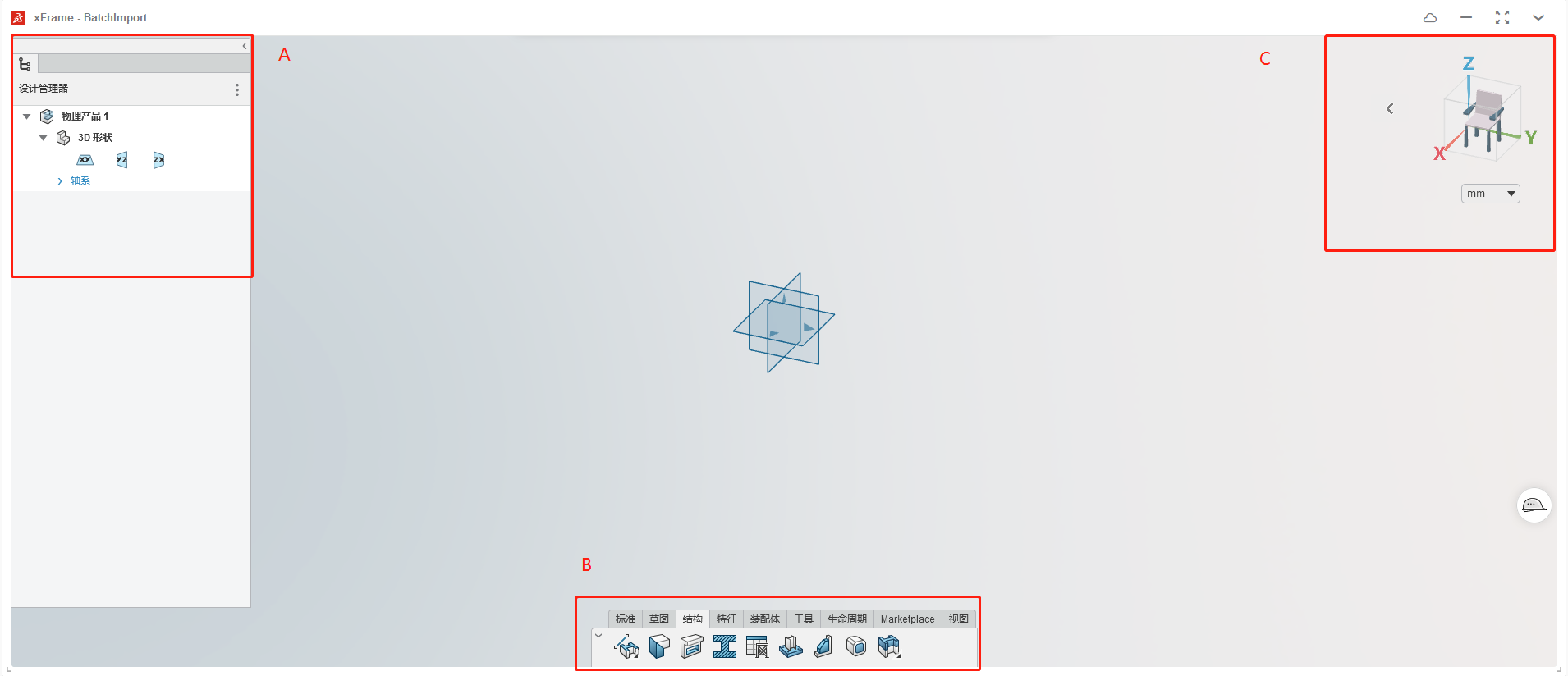

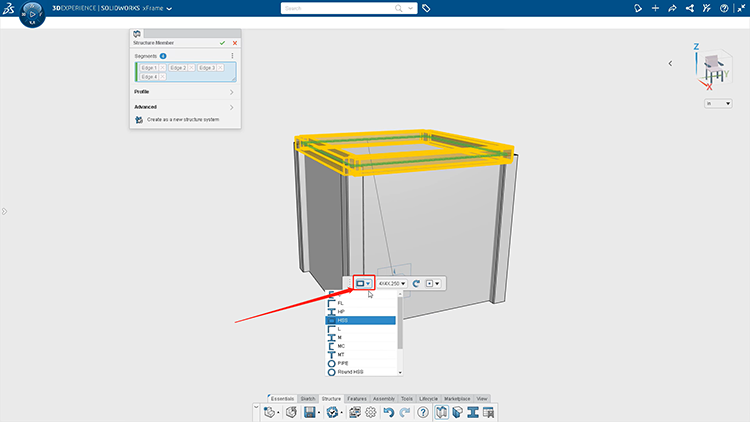

在上一步中點擊“確定”后，進入xFrame的繪圖建模界面，如下圖：
左側A區域是設計管理器區，結構件參數、特征等都顯示在設計管理器樹中。在樹中雙擊可以激活特征。

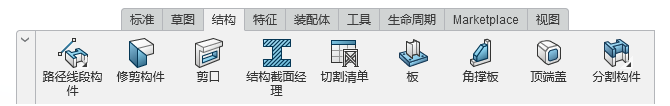

底部B區域是操作工具欄區域，包含按照設計任務分類的各項命令。
右上角C區域是三重軸視圖視角設置區，三重軸向用戶展示模型在空間中如何定位。您可以選擇三重軸上的面以更改方向。單擊箭頭以打開迷你“視圖”菜單。
三、小結
通過上面的介紹我們可以看出，3D Structure Creator角色中xFrame是一款為3D結構設計量身定制的、基于Web瀏覽器的參數化結構建模設計解決方案，借助于云端3DEXPERIENCE平臺，在創建準確、詳細結構件設計的同時，還可以快速自動生成切割清單列表，實現數據從設計到制造的轉換，提升跨部門協作效率。
