Simulation2023，讓您更快的完成工作
Simulation自從2002年加入到SOLIDWORKS當中，已經整整過去了20年。Simulation的全新版本，2023已經發布了。今天，小編就帶領大家一起探索一下，在新的2023當中，都增加了哪些主要新的功能。
1. 接觸罰剛度控制
功能具體描述為：用戶可以為線性靜態算例中使用的接觸的罰剛度指定比例因子 (0.01 – 1)，選擇較低的比例因子以更快地獲得近似解，以評估設計迭代和模型的整體行為，罰剛度調整影響局部接觸壓力和應力，對整體變形影響較小。

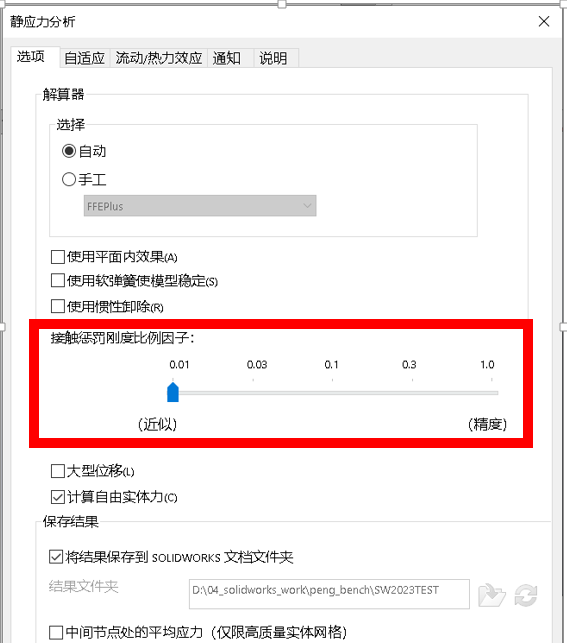

圖：罰剛度的更改方法
這個功能適合用在大型裝配體的仿真模擬上，對于比較大的模型，往往接觸比較多，解算這么多的接觸，會讓計算機花費很多時間。但是在2023當中，我們可以調低罰剛度的值，來加快計算速度，從而獲得關鍵部位的準確數據。具體提升速度如下圖所示

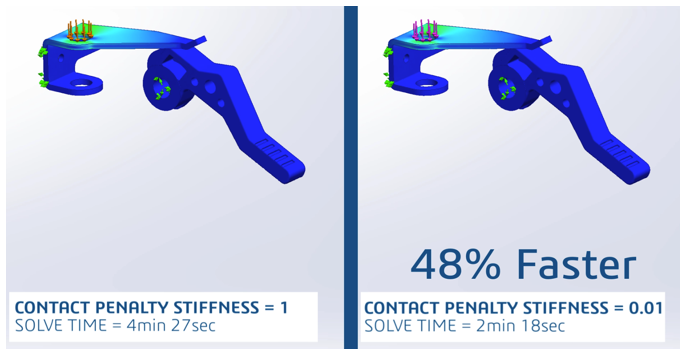

圖：改變罰剛度得到的速度提升
據小編猜測，這個功能應該是來源于達索系統的另外一款高端仿真軟件Abaqus，因為我在Abaqus中也找到了相同的功能。

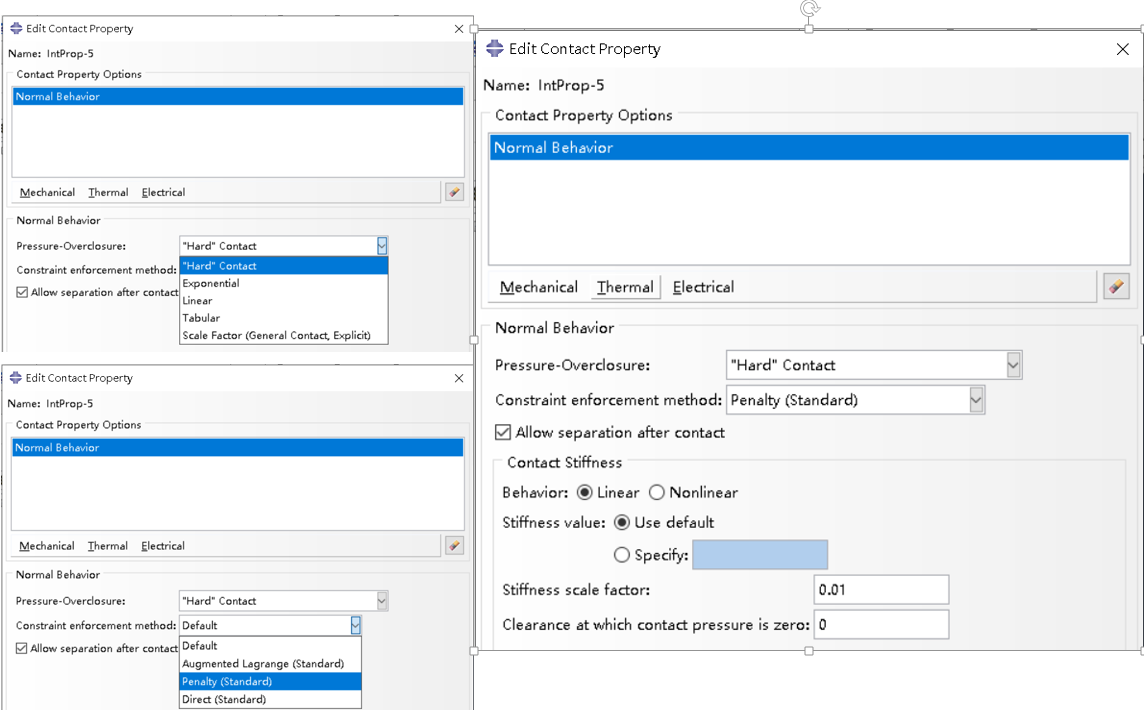

圖：Abaqus中罰函數的設置
2. 連桿連接器的設置
功能具體描述為：您可以使用連桿接頭替換裝配體的連接桿以減小網格大小并加快仿真速度。 指定連接連桿接頭的幾何實體和接頭終止接合的支撐條件。
這個功能在2022版本中就已經增加了，在2023版本當中，可以將這種連桿接頭應用到非線性計算當中去。具體的設置效果圖下圖。

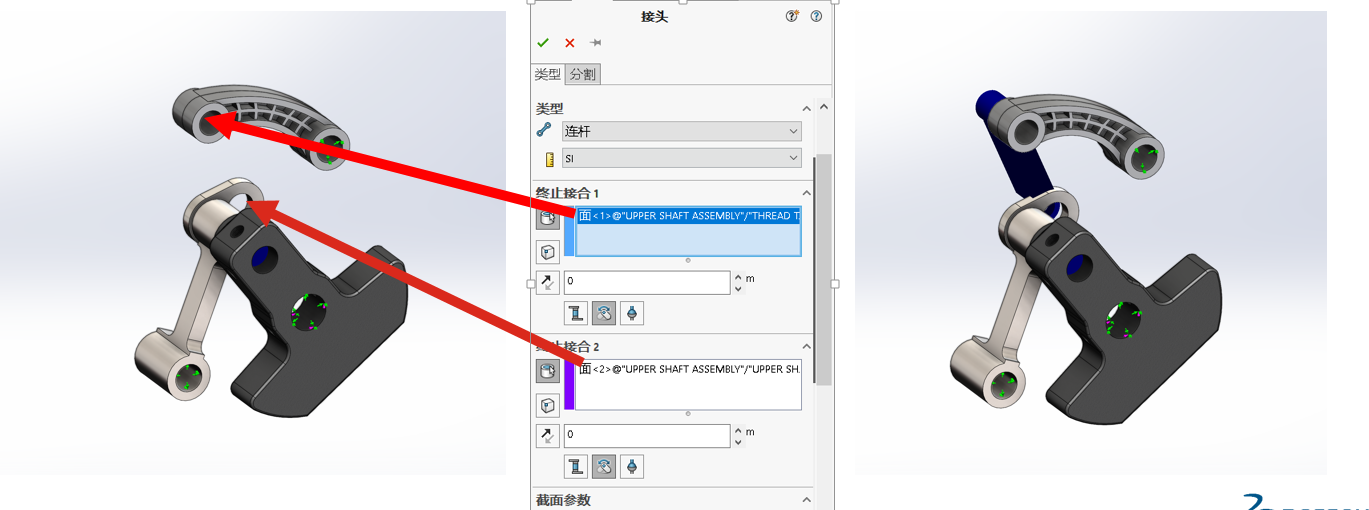

圖：剛性連桿的設置
該功能同樣適用于一些大的模型，也會適用于某些行業的標準。例如在汽車行業，某些零件會要求做適用場景的仿真，但往往零件設計商得不到相關的模型。于是在標準當中會要求對該零件進行遠程載荷的加載，同時要得到遠程載荷的位移結果，可以考慮使用這種剛性連桿來實現。
3. FFEPlus 迭代求解器性能改進
功能描述為：對于頻率和屈曲算例，F(xiàn)FEPlus求解器的求解性能得到改進，并且對于包含“節點到曲面接合和接觸交互”以及“虛擬壁面定義”的算例，求解器性能改進會非常明顯。達索總部專門對改進之前和改進之后的計算速度做了對比，專門使用一階網格和二階網格對同一模型工作計算，我們將計算時間通過下面的圖表列出來。

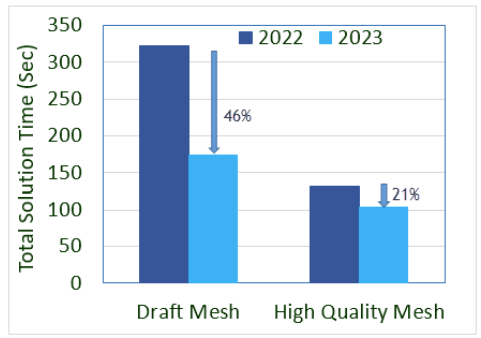

圖：改進前后計算時間
以上是Simulation2023的三個主要新功能，我們可以得出結論，使用Simulation2023來做仿真，將會更加快速的完成您的工作。
