如何與上下游企業共享3DE中的設計數據
很多想要使用3DEXPERIENCE云平臺的用戶會比較關心，在3DE中如何將我們的數據與公司之外的企業協作，在很多時候，下游企業會需要我們的設計文件來進行產品的加工。上游企業可能需要我們的設計文件進行產品組裝或者性能驗證。今天我們來盤點下，在3DE中，可以使用哪些手段來實現外部協作。
在確定協作方式之前，我們要先明確供應商或者客戶是否同樣具有3DE云平臺。針對不同情況，我們可以指定不同的協作方式。
一、 不同站點間的設計文件共享

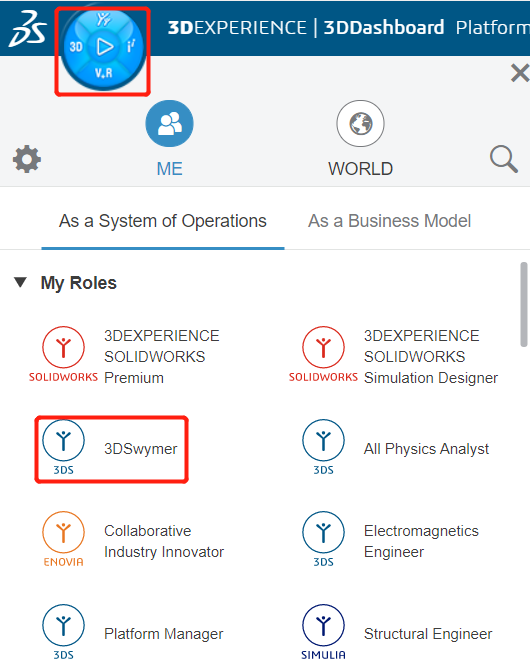

首先我們來看一下第一種，供應商或客戶同樣具有3DE站點。這種情況我們可以通過3DDrive這個app在不同的站點之間實現圖紙或者文件的共享。下面我們來看一下具體操作。先點擊羅盤，找到3DSwymer角色。
在3DSwymer中找到3DDrive

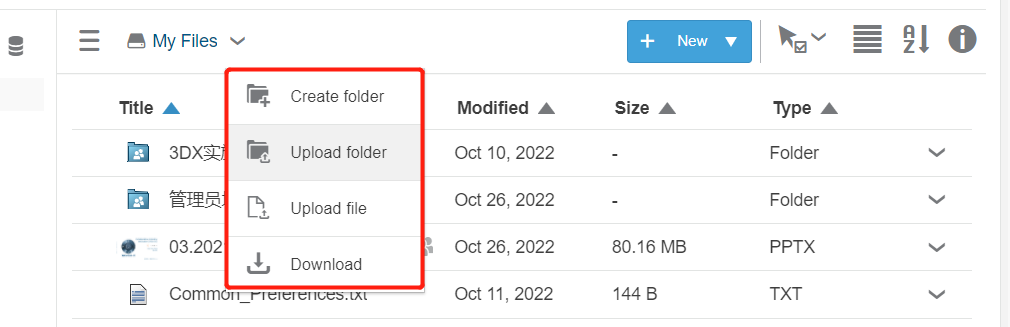

在3DDrive中選擇下拉菜單，找到上傳文件或文件夾按鈕，上傳自己想要分享的文件

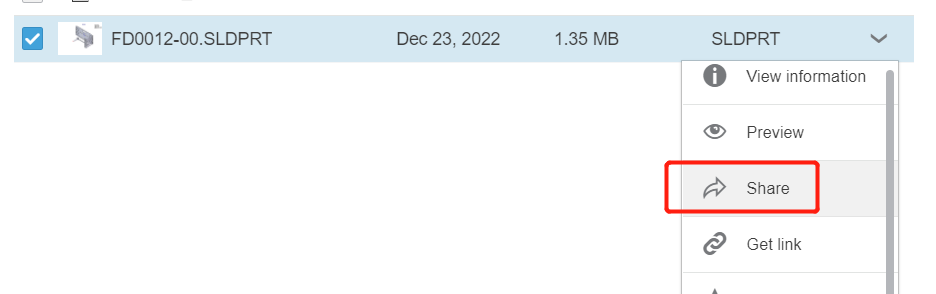

上傳完之后，可以點擊想要分享的設計文件或文件夾，選擇分享
在分享中選擇通過鏈接共享，接著復制鏈接。這樣就可以像云盤一樣，在不同的站點之間共享設計文件。
二、 設計文件共享給沒有3DE平臺的企業
對于沒有3DE平臺的企業，可以直接共享文件。3DE中擁有非常方便的文件導出功能。

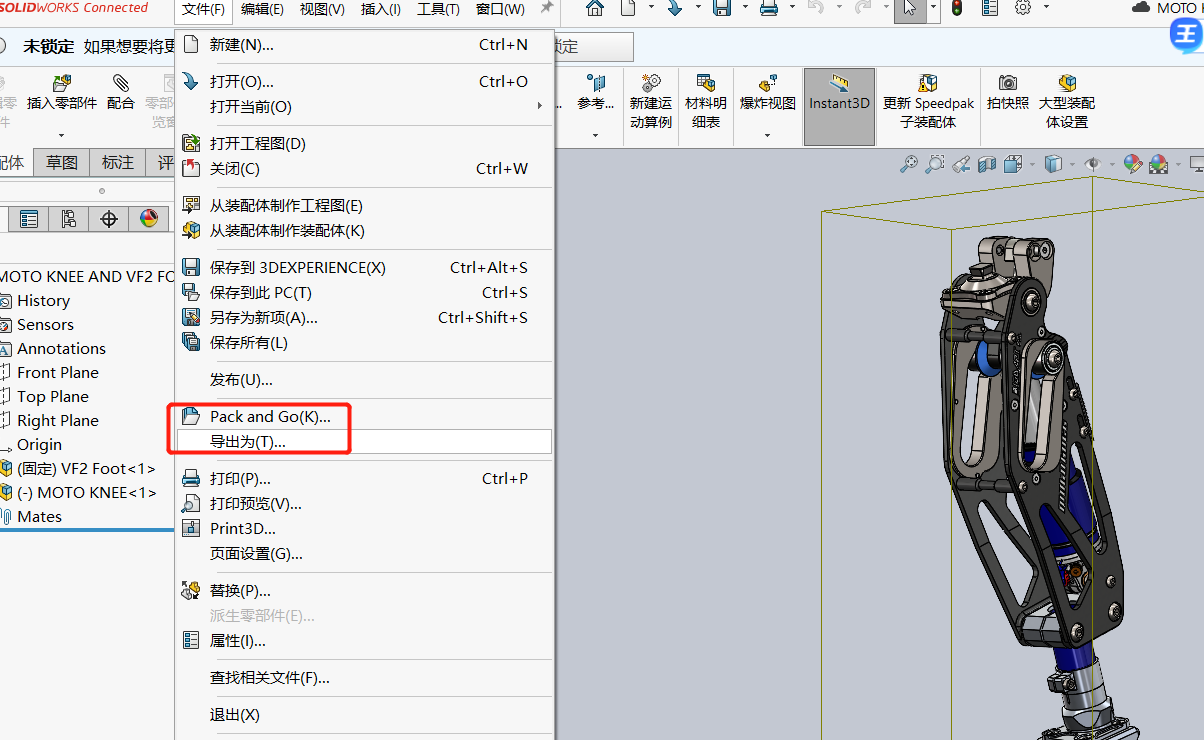

我們可以通過SOLIDWORKS Connected打開3DE中的文件，利用SOLIDOWKRS中的導出功能將文件存儲到本地，或者存儲為中間格式。
如果想將設計文件中的工程圖導出給客戶，可以使用Task Scheduler直接將3DE協作區中的已發布或凍結狀態的圖紙，轉化維DWG格式。具體操作步驟如下

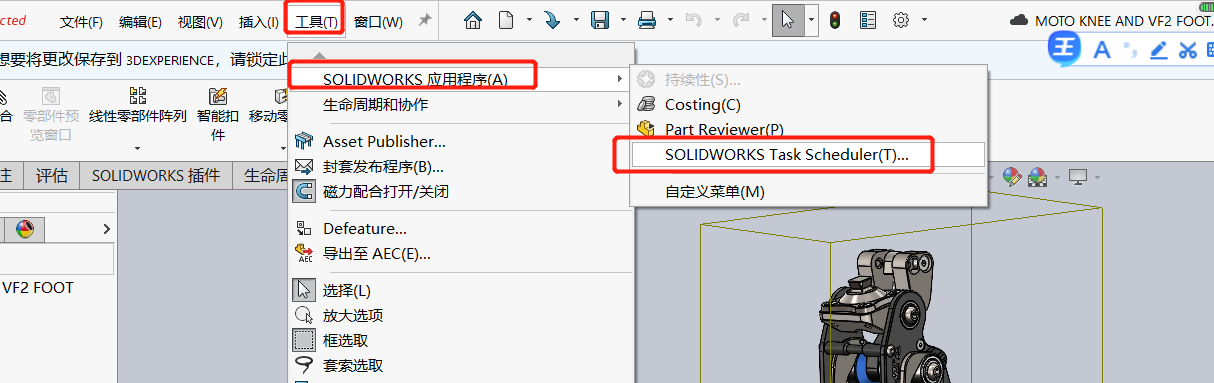

首先點擊工具/SOLIDWORKS應用程序/SOLIDWORKS Task Scheduler

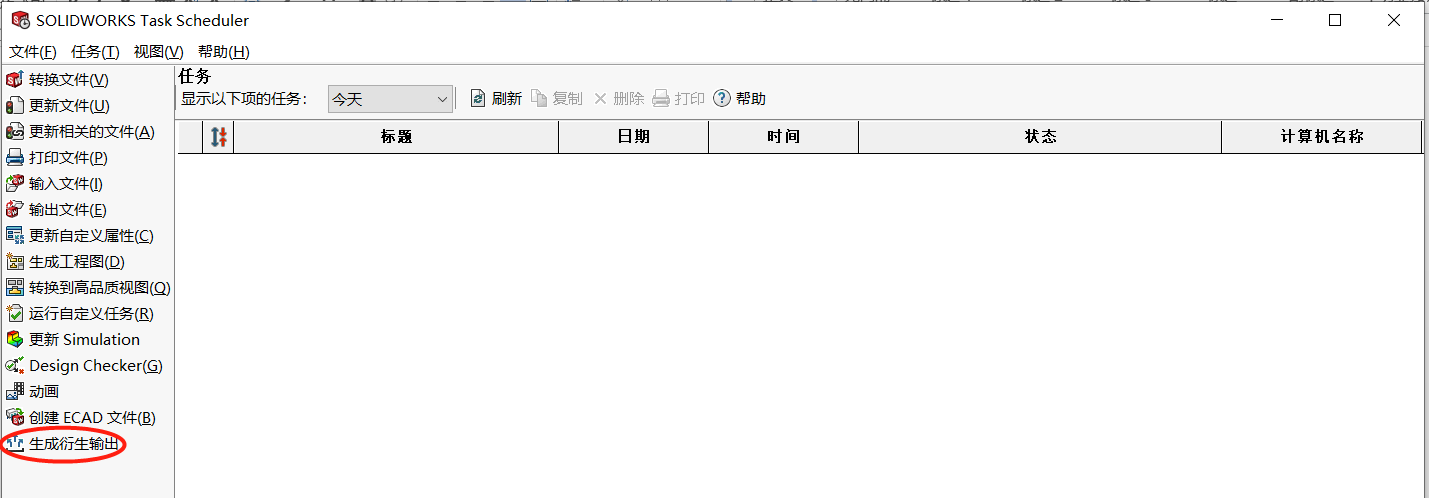

接著在Task Scheduler中選擇衍生輸出

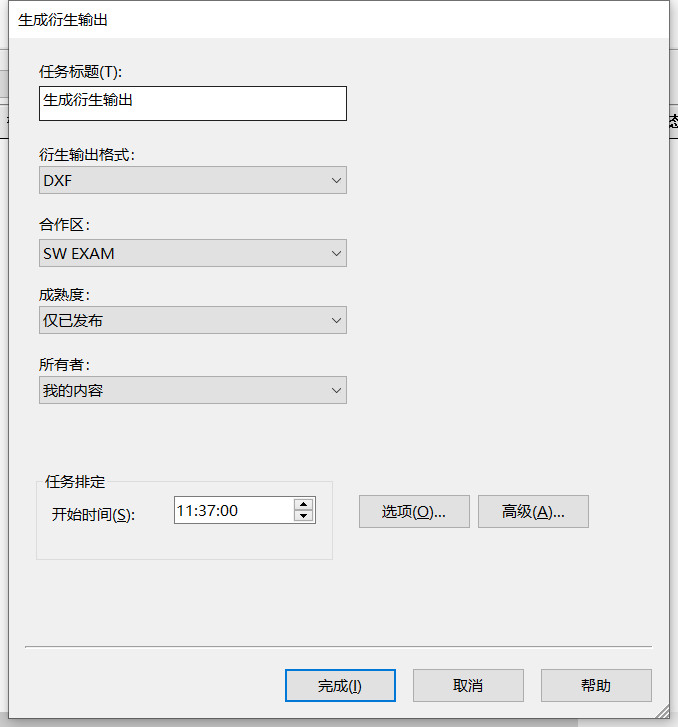

在衍生輸出中，可以選擇不同的協作區，不同的成熟度以及不同的所有者，將這些內容可以直接存儲成DXF或者DWG的。

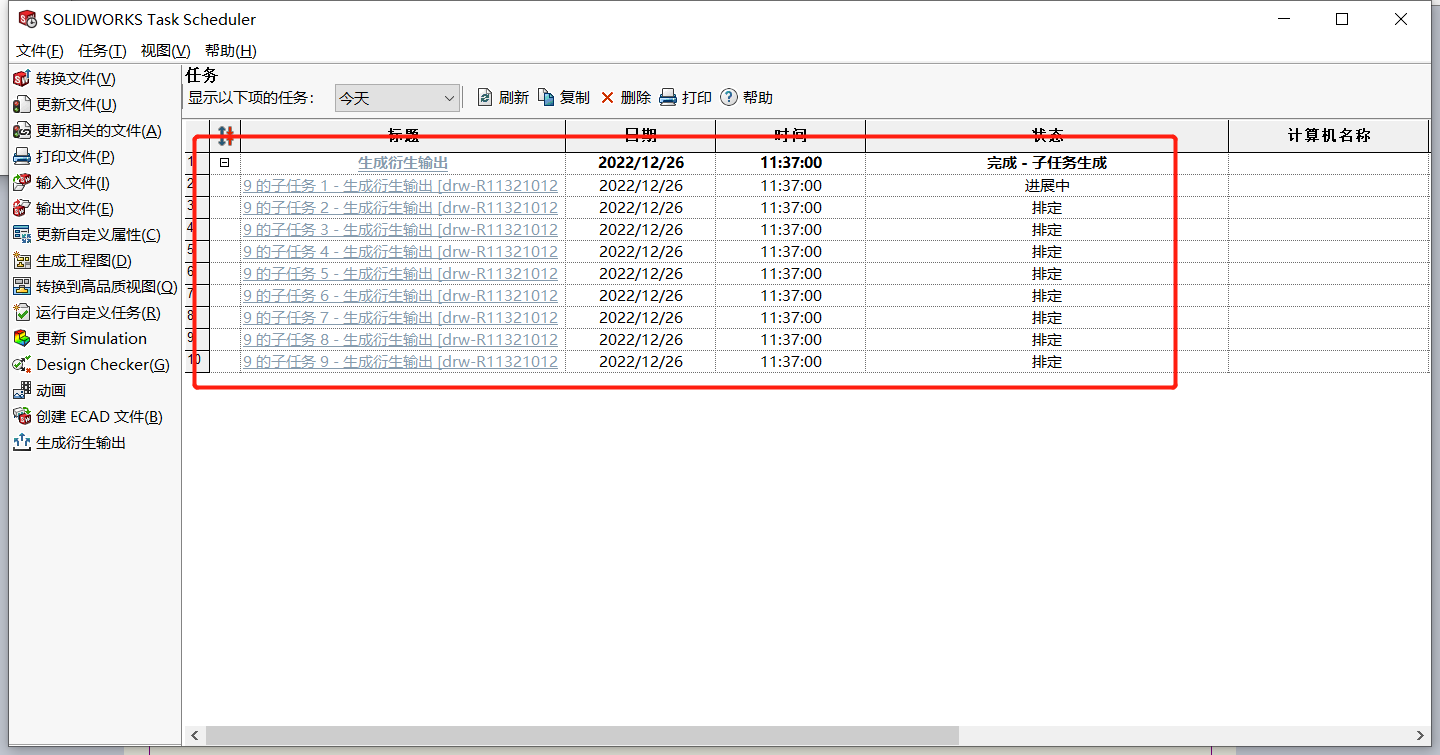

接著，軟件將會自動將文件轉化成DXF格式，并在Task Scheduler中顯示任務進度。

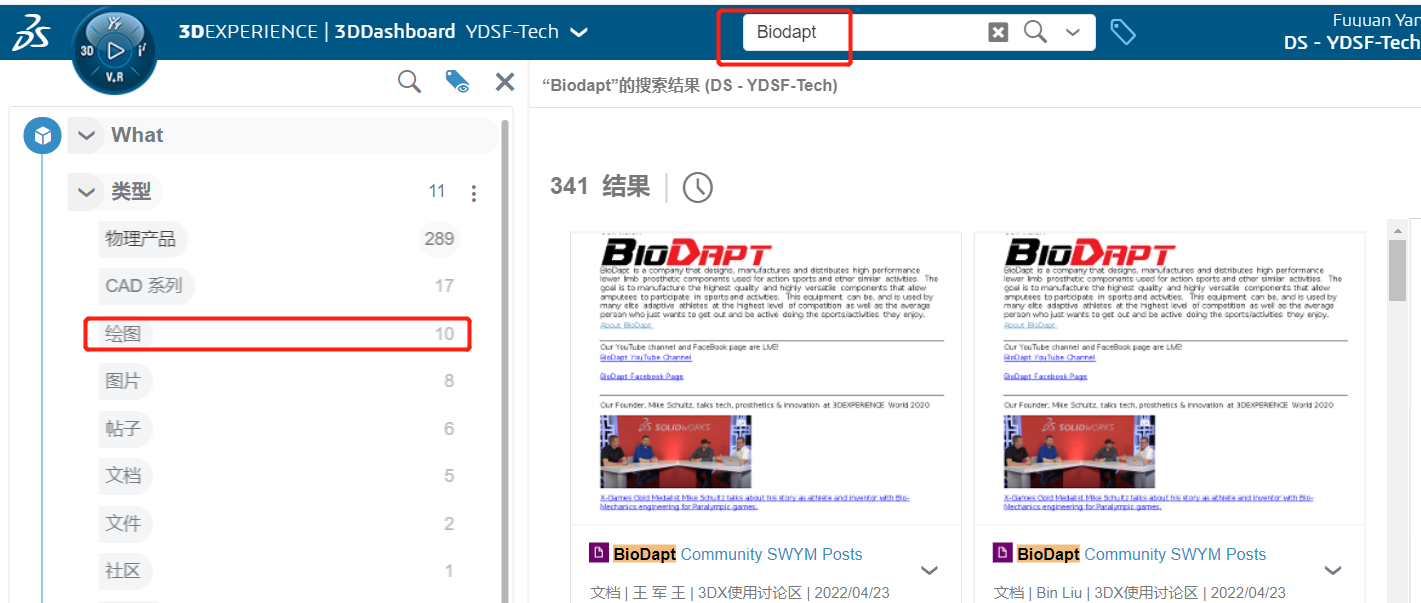

當轉換完成之后，我們可以回到3DE平臺當中，搜索到剛才的協作區，根據條件選擇文件。這里我們通過6w標簽，來篩選出工程圖文件。

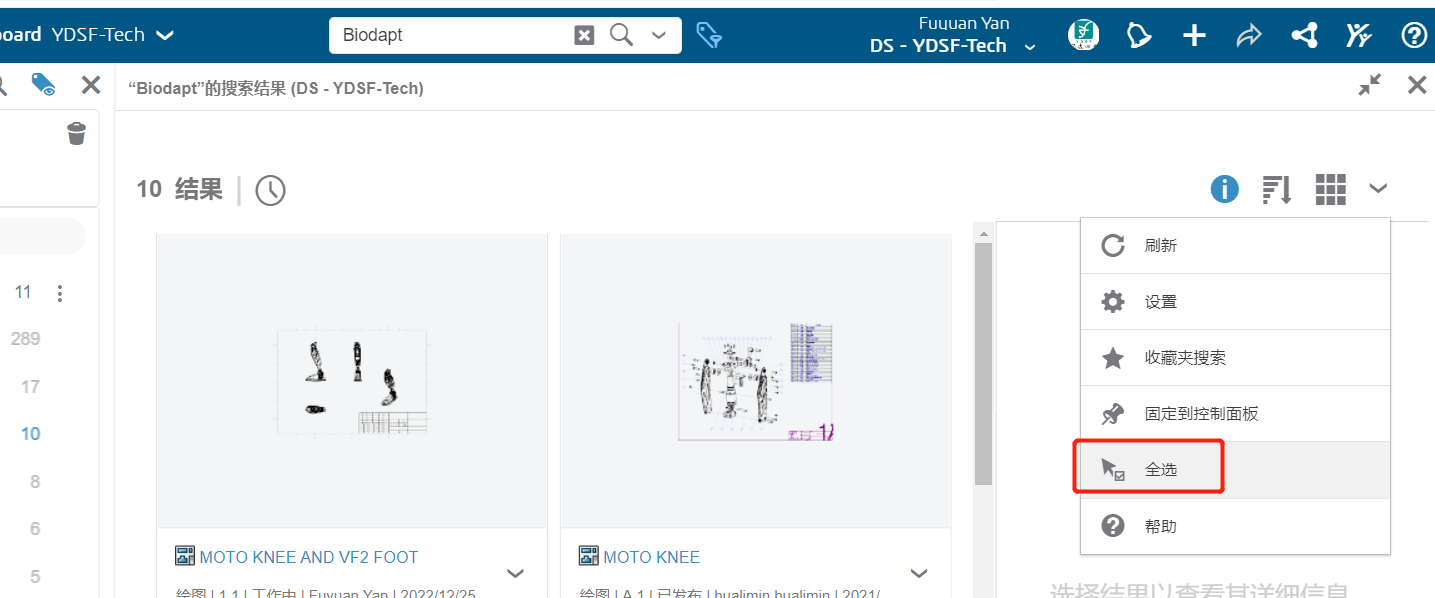

搜索完成之后，可以點擊全選按鈕，將所有工程圖全部選中。
接著點擊衍生輸出，并點擊下載所有衍生輸出
這樣就可以將剛才轉換出來的DXF格式，全部下載到自己的電腦當中，并給到我們的上下游供應商。
以上就是將3DE設計文件與上下游客戶共享的方法，可以看到，無論他們是否具有3DE平臺，都可以非常方便的接收3DE中的數據，真正的實現云內外數據一體化。
