SOLIDWORKS鈑金件的設計與工藝優化
鈑金件是利用金屬的可塑性，針對金屬薄板(一般指6mm以下)通過沖壓、折彎、成型等工藝制造出單個零件，然后通過焊接、鉚接等組裝成完整的鈑金產品，可以看出鈑金件的生產過程是一個比較復雜的過程，因此鈑金的件設計與工藝都可能對鈑金件的質量造成較大影響。
一． 鈑金設計
SOLIDWORKS的鈑金模塊可以說是各種軟件鈑金功能中的佼佼者，憑借其出色的靈活性使得它深受鈑金工程師們的喜愛，工程師可以通過SOLIDWORKS準確直觀的表達自己的設計意圖，同時可以按照生產制造的過程來設計零件，從而進行產品優化設計，可以說SOLIDWORKS就是一個虛擬的鈑金加工環境，在SOLIDWORKS中設計鈑金零件基本上與實際生產是一致的，因此鈑金設計大致可以分為兩類，一是通過折彎等完成，二是通過沖壓來完成，這兩種方式對應到SOLIDWORKS中也是一致的。
1. 鈑金折彎

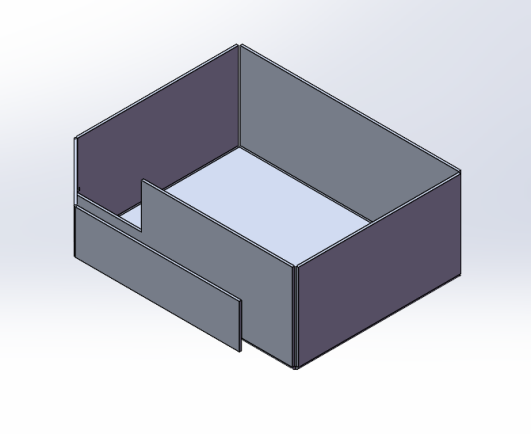

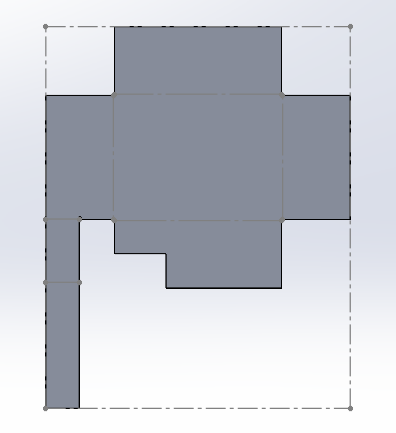

鈑金折彎在SOLIDWORKS中主要使用拉伸、法蘭等功能完成，設計過程較為簡單，另外我們還可以通過軟件直接將鈑金零件展開從而得到二維展開圖，尤其是一些復雜的鈑金零件，如果依靠人工來完成，一方面會花費大量的時間，另一方面還容易出錯，SOLIDOWRKS鈑金零件展開功能極大的解決了這一問題，在保證展開效率的同時還能做到零錯誤，這就使得企業想要實現快速設計快速生產得到了可能。
2. 鈑金沖壓

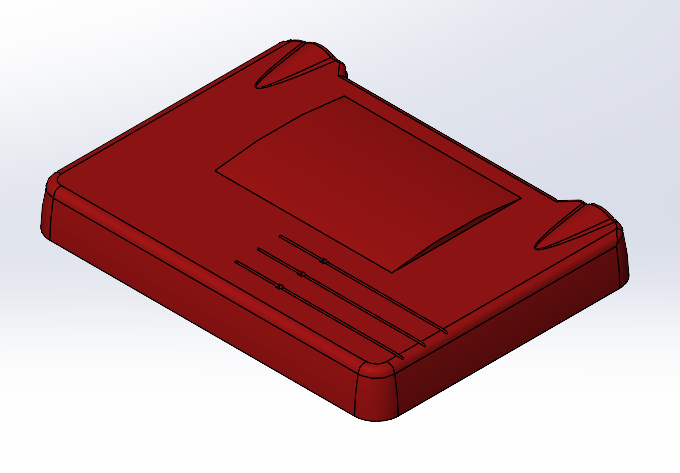

鈑金沖壓就需要使用到SOLIDWORKS的壓凹功能，鈑金沖壓件一般是作為外殼使用的，但進行鈑金沖壓時需要使用沖壓模具，因此批量較大的外殼類鈑金零件可以使用此方法設計。
從設計上來看，鈑金件在增加強度時我們需要注意以下幾點：
1. 通過壓筋或者沖壓凸包增加鈑金件的強度

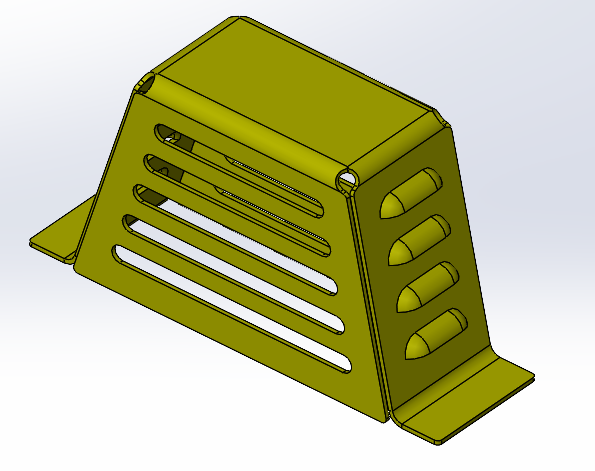

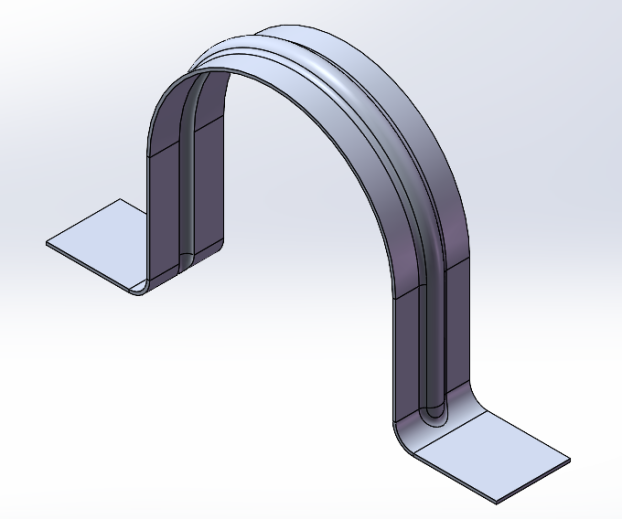

鈑金件與一般的零件所遵循的設計原則不同，在需要加強鈑金件時，有時并不需要更換更厚的板材，而是壓筋或者沖壓凸包等形狀加強，這樣的設計方式比使用更厚的的板材更為經濟實用。
2. 通過角撐板增加鈑金件的強度
除了上面所說的壓筋或者沖壓凸包來增加鈑金件的強度外，還能通過角撐板增加鈑金件的強度，在鈑金件的折彎處添加角撐板，這樣能夠使折彎處不易變形，滿足我們?cè)O(shè)計所需的強度。
二． 鈑金工藝
鈑金工藝可以分為沖壓工藝、折彎工藝和焊接工藝，工藝不同對鈑金件質量的影響也不同，因此在制造鈑金件是我們需要選擇合適的工藝來提升鈑金的精度。
1. 沖壓工藝

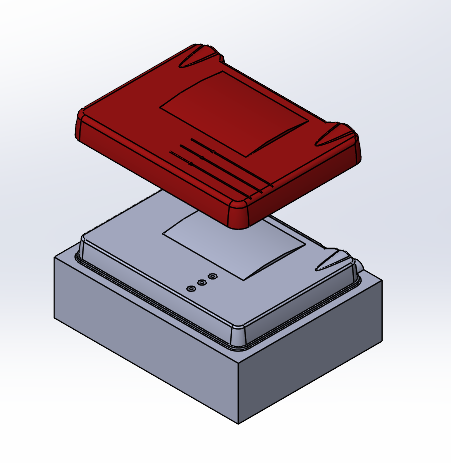

在沖壓工藝中我們需要有對應的沖壓模具，前面我們也提到，一般批量比較大的外殼型零件才適合使用沖壓模具，材料對沖壓工藝的影響較大，沖壓材料性能的穩定性、材料厚度的波動特性、材質的變化范圍、拉伸筋阻力大小、壓邊力變化范圍等都會影響沖壓的工藝。選用材料時則有以下注意事項：
（1）凸模承受的應力小于凸模材料的許用壓應力。
（2）為提高凸模的抗彎強度應選用彈性系數大的材質。
（3）進行穩定能力的校核。
2. 折彎工藝
折彎工藝也是鈑金過程中的一道重要的工序，常見的箱體類零件，如變壓器、變電箱等都需要鈑金折彎，影響折彎工藝的因素也很多，其中最主要的是折彎半徑和彎邊高度。
（1）折彎半徑
一般來說鈑金折彎的過程中，材料厚度確定的情況下，材料由于外部受到拉力的作用，當彎曲半徑越小的時候，拉應力就會大。因此在折彎時要選擇適合的折彎角度，避免因?yàn)檎蹚潈?nèi)彎半徑過小而導致拉應力變大，從而使加工件損壞、斷裂。
（2）彎邊高度
鈑金折彎過程中會產生多道彎邊，這些彎邊高度不是隨意設計的，需要綜合槽口寬度以及折彎成形的精度對彎邊高度進行控制，。
3. 焊接工藝
大部分的鈑金產品都需要進行焊接，然而影響焊接的因素卻有很多，并且很不容易把控，在焊接后還常常會產生變形問題，因此在焊接時我們要盡可能的選擇合適的焊接方式，避免因焊接問題產生的不良品。影響焊接的因素大致有以下幾個方面：
（1）焊接電流
焊接電流對焊接質量和生產率有很大影響。電流太小，電弧不穩定，容易造成渣夾雜和未焊接缺陷，生產效率低；電流過大，易咬燒等缺陷，同時飛濺增加。因此在焊接時要根據焊條類型、焊條直徑、焊件厚度等選擇合適的電流。
（2）電弧電壓
在焊接過程中，電弧太長，會使電弧燃燒不穩定，飛濺增加，熔深減小，外部空氣容易侵入，造成氣孔等缺陷。因此，電弧長度必須小于或等于電極的直徑，即短電弧焊。采用酸性焊條焊接時，為了預熱待焊位置或降低熔池溫度，有時會使電弧略微拉長，即所謂長弧焊。
（3）焊接方法
焊接時由于溫度不均，焊縫周圍受到不同的熱處理，因此會引起相應的組織和性能變化，在金屬焊接時常用的方法有埋弧焊、手工焊和二氧化碳保護焊等，其中埋弧焊的熱量最大，收縮變形也最大，手工焊居中，二氧化碳保護焊次之。
除了以上所說的這幾種影響焊接的因素外，其實還有很多影響因素，這是一門龐大的學科，感興趣的可以深入研究。
綜上，鈑金的設計除了需要優化設計方式外，更重要的是要優化鈑金工藝，這將直接決定鈑金產品質量的好壞，鈑金工藝影響的因素很多，我們無法完全消除鈑金工藝對產品的影響，只能盡量將影響減到最小，這樣才能生產出質量一流的產品。
