SW重要性揭示：SOLIDWORKS草圖繪制的完全定義要求
在使用SOLIDWORKS軟件進行草圖繪制時，必須注意對草圖進行完全定義。草圖的定義狀態可根據是否報錯來進行分類，包括正常狀態和錯誤狀態。在正常狀態下，SOLIDWORKS草圖可以被欠定義和完全定義所區分，分別以藍色和黑色呈現；而在錯誤狀態中，則存在過定義、懸空和無解等問題。

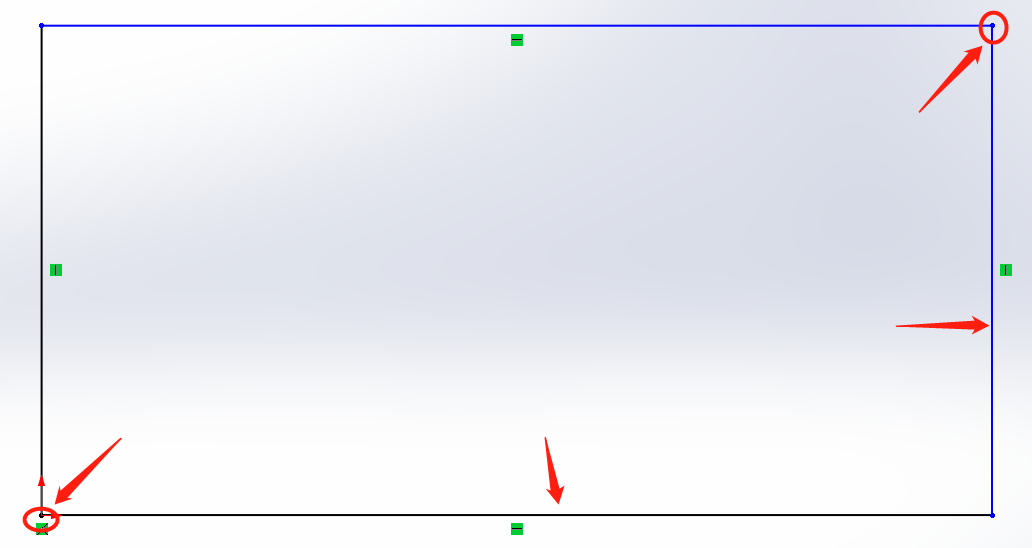

其中，錯誤狀態需要修復，不然會影響模型重建速度，嚴重錯誤會導致模型無法完成。正常狀態中，欠定義草圖是藍色，完全定義草圖是黑色，如下圖，除了線有藍黑區別外，點同樣也有藍黑狀態，只有全部點、線全部變?yōu)楹谏?，才視為SOLIDWORKS草圖完全定義。
SOLIDWORKS完全定義草圖好處很多，例如：
1. 完全定義了草圖線段互相之間的幾何關系，尺寸關系，當尺寸發生變化時，SOLIDWORKS草圖的幾何關系不會被破壞，也就是矩形不會尺寸變化后變成了梯形（除非本身修改意圖就是變成梯形，這也同樣可以做到）；
2. 完全定義后，草圖更穩定，運算時間更快，建模時每次更改特征時，軟件會自上而下重建所有特征，因此，報錯、未定義的草圖會提升重建時間；
3. 完全定義后，SOLIDWORKS草圖可以獲得明確指定的“名稱”，后續參數化才可以實現；
SOLIDWORKS完全定義草圖的方法有2種：
1. 手動，使用智能尺寸標注、定義草圖的幾何關系，該方法可以把設計意圖深入融匯到尺寸標注中去，精確控制產品尺寸修改的方向和互相關聯程度；

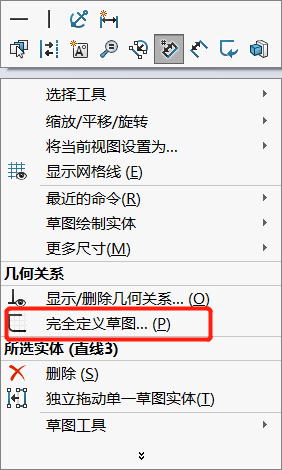

2. 自動，如下圖，繪制完草圖后，屬性管理器中可以定義線長，右鍵后使用完全定義草圖，系統會自動運算尺寸鏈并完成標注；
