淺談SOLIDWORKS焊接結構件的設計要點
SOLIDWORKS焊接結構件一般不單獨用作產品設計生產,而是經常與其他的零件進行焊接或組裝共同形成一個完整的產品,SOLIDWORKS焊接結構件通常又被叫做焊件,其應用行范圍極廣,從大型貨架到機器骨架,再到桌子、圍欄等都有其身影,其重要性可見一斑。
焊件設計有多種方法可以采用,但無論采用哪種設計方式都繞不開以下幾個方面:
1. 焊件輪廓

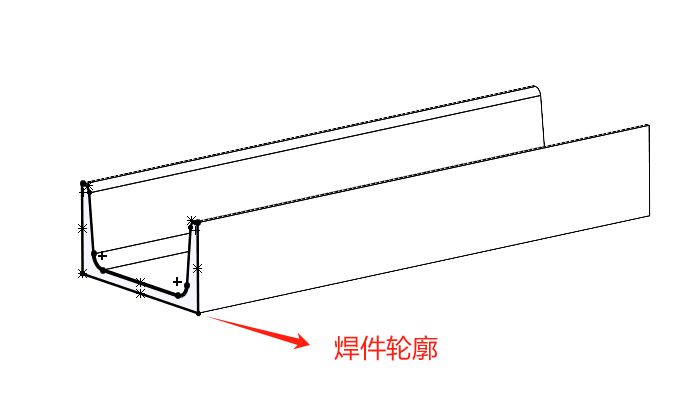

焊件一般是采用型材進行設計的,型材經過切割焊接就能形成焊件,常用的型材有方形管、圓管、工字鋼、槽鋼等,而想要在三維模型中表達焊件,最關鍵的就是焊件輪廓的創建,焊件輪廓可以認為是型材的橫截面,想要提升設計效率就要將企業的型材做成一個焊件輪廓庫,使用時快速調用,這樣能夠節約大量的時間。
2. 焊件切割清單

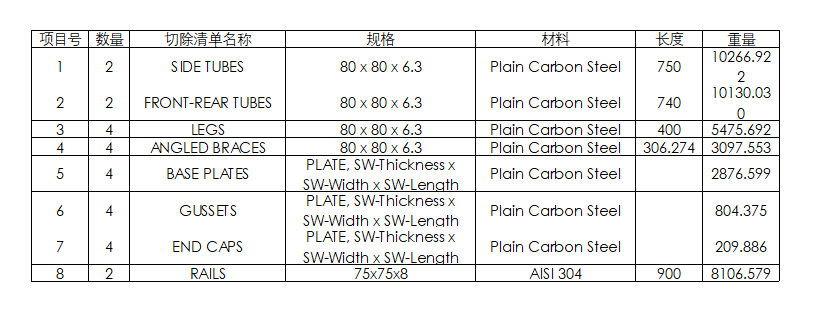

焊接切割清單通常以表格的形式展現,表中內容一般包含有焊件名稱、焊件數量、焊件長度、焊件重量等,統計焊件切割清單是一項繁瑣復雜的工作,如果依靠人工統計則容易出錯,因此最好借助軟件幫忙統計,在節省設計時間的同時提升準確率。
3. 焊件結構仿真

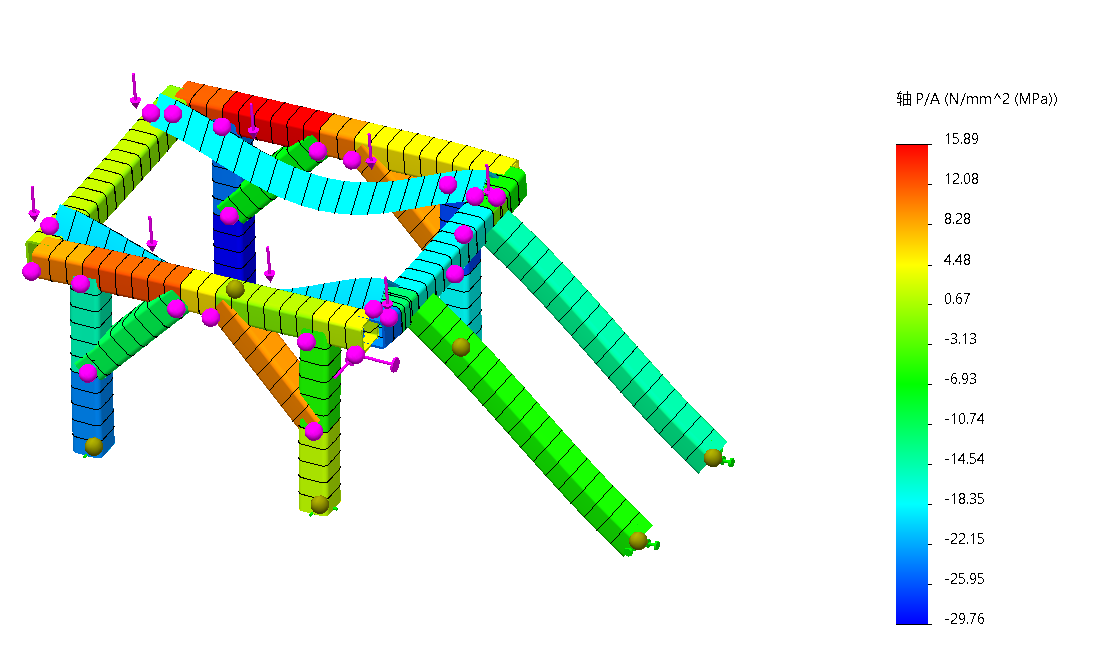

焊件設計完成后為了滿足強度要求需要對焊件的一些特殊部位進行有限元仿真,以了解其受力情況,保證安全性。進行有限元分析通常也需要借助一些仿真軟件完成的,單純依靠人工計算則費時費力,同時也會導致成本劇增。
通過以上分析,設計焊件時使用一款好的軟件是至關重要的,SOLIDWORKS是滿足以上需求的,其自帶焊件輪廓庫,同時也可以自定義焊件輪廓,構建企業庫便于所有設計人員使用。另外SOLIDWORKS能夠快速調用焊件屬性,創建焊件切割清單,導出至EXCLE表格,減輕設計人員的工作量,使其有更多的時間用于研發。對于仿真來講,SOLIDWORKS Simulation提供了集成的仿真方案,在同一設計界面就能完成焊件的有限元分析,其仿真向?qū)軌蚴狗菍I(yè)的仿真人員也能輕松的完成仿真驗證工作。因此使用SOLIDWORKS進行焊件設計在降低設計人員勞動強度的同時,對縮短產品研發周期、節約企業成本、提升企業創新能力具有重要意義。
