利用三維軟件幫助Abaqus劃分網格的完整指南
Abaqus是一款功能強大的仿真軟件，但對于新手來說，劃分高質量網格可能會有些困難。本文將介紹如何利用三維軟件（如SOLIDWORKS）來幫助Abaqus劃分網格，特別是針對復雜模型的六面體網格劃分。通過這種方法，即使您對Abaqus操作不熟練，也能輕松生成高質量的網格。
為什么需要借助三維軟件劃分網格？

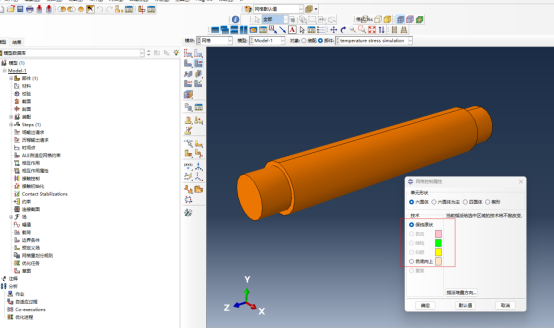

Abaqus雖然強大，但在處理復雜幾何體時，自動劃分六面體網格的能力有限。通過使用三維軟件（如SOLIDWORKS），我們可以將模型分割成更小的、規則的實體塊，從而在Abaqus中生成高質量的六面體網格。這種方法特別適用于復雜幾何體的網格劃分，能夠顯著提高仿真分析的效率和準確性。（下圖：無法劃分六面體網格）
Abaqus劃分網格操作步驟
1. 安裝SOLIDWORKS與Abaqus的接口

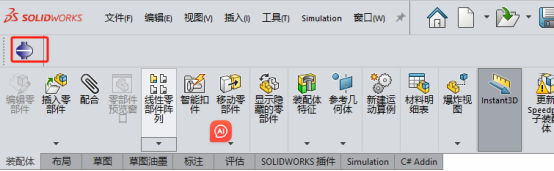

首先，您需要安裝SOLIDWORKS與Abaqus之間的接口。這個接口可以幫助兩個軟件之間無縫傳遞模型。安裝完成后，您會在SOLIDWORKS中看到相應的插件圖標。這個接口是Abaqus網格劃分插件的重要組成部分，能夠大大簡化模型傳遞的過程。
2. 在SOLIDWORKS中分割模型

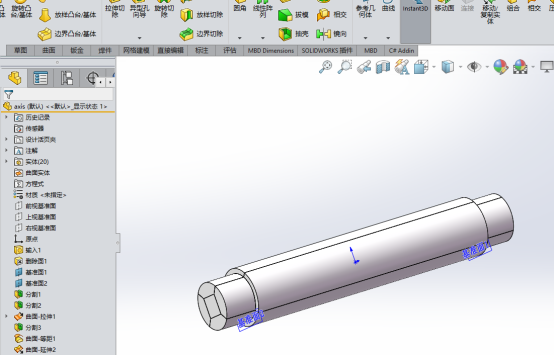

在SOLIDWORKS中，您需要將模型按照Abaqus劃分網格的要求進行分割。分割的原則是確保每個小塊都符合Abaqus中結構網格的質量要求。通過使用SOLIDWORKS的曲面和多實體操作功能，您可以輕松地將復雜模型分割成多個規則的小實體塊。掌握這些SOLIDWORKS模型分割技巧，能夠幫助您更高效地生成Abaqus高質量網格。
3. 將分割后的模型導入Abaqus

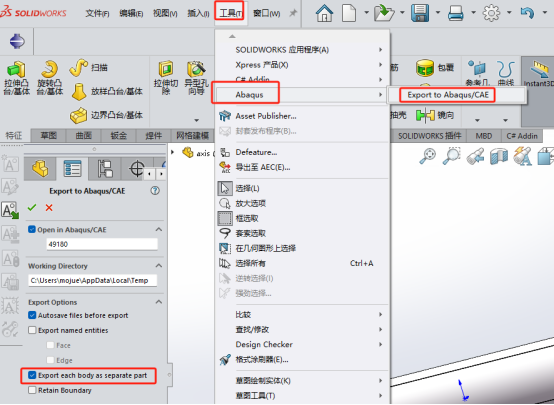

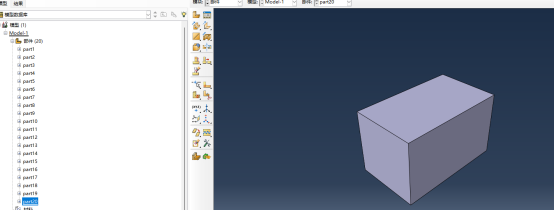

在SOLIDWORKS中完成模型分割后，您需要將分割后的實體傳遞到Abaqus中。在SOLIDWORKS中，選擇Abaqus插件的“輸入多實體為單個零件”選項（圖1），然后將模型同步到Abaqus中（圖2）。這一步驟是SOLIDWORKS與Abaqus數據傳遞的關鍵，確保模型能夠順利導入Abaqus進行后續的網格劃分。

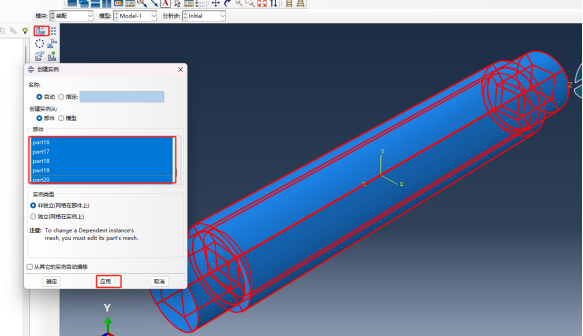

在Abaqus里切換到裝配模塊，把所有的實體導入到裝配中去。這里需要注意的是，在Abaqus中要使用英文名稱來命名所有的實體，如果實體名稱存在中文，可能會提示導入裝配失敗，因此需要在SOLIDWORKS軟件里提前設置使用英文的命名選項。
4. 在Abaqus中合并實體并劃分網格

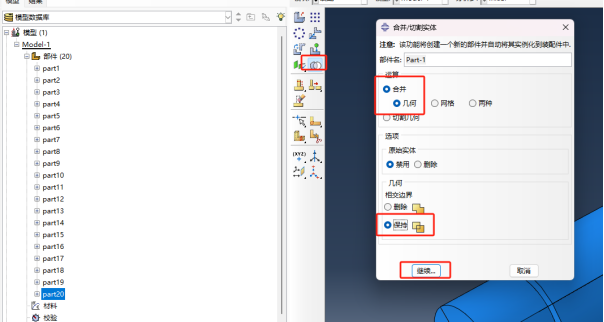

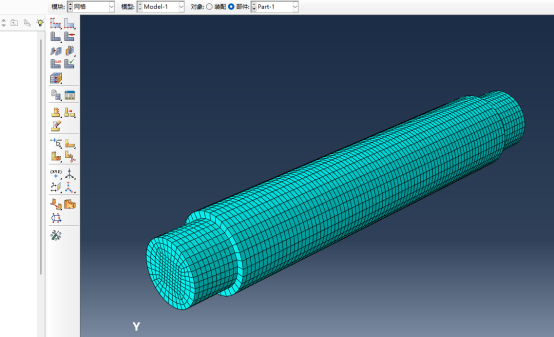

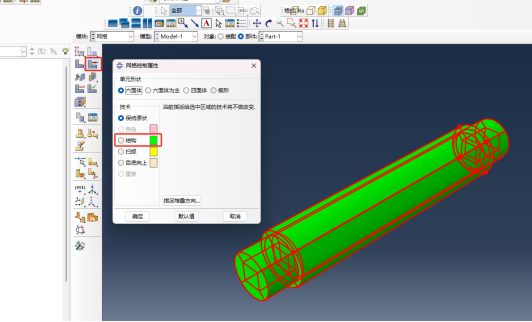

在Abaqus中，將所有導入的實體合并，并保留邊界，接著框選所有屬于同一個零件的實體（圖1）。然后，選擇合并后的實體進行網格劃分。此時，您會發現模型可以輕松地以結構網格的形式進行劃分，生成的網格質量也會顯著提高（圖2,3）。通過掌握Abaqus六面體網格劃分技巧，您可以進一步提升仿真分析的精度。
通過借助三維軟件（如SOLIDWORKS），您可以輕松地在Abaqus中生成高質量的六面體網格，即使您對Abaqus的操作不熟練。這種方法特別適用于復雜幾何體的網格劃分，能夠顯著提高仿真分析的效率和準確性。
通過以上步驟和技巧，您可以在Abaqus中輕松生成高質量的六面體網格，提升仿真分析的效率和準確性。如果您對SOLIDWORKS與Abaqus的集成使用感興趣，歡迎聯系我們獲取更多教程和資源。
