Abaqus在芯片設計、封裝及可靠性分析中的應用
Abaqus在芯片設計、封裝及可靠性分析領域具有顯著優勢，尤其在處理復雜多物理場耦合、焊點疲勞壽命預測、材料非線性行為等方面表現突出。以下是針對芯片相關領域的具體優勢分析：

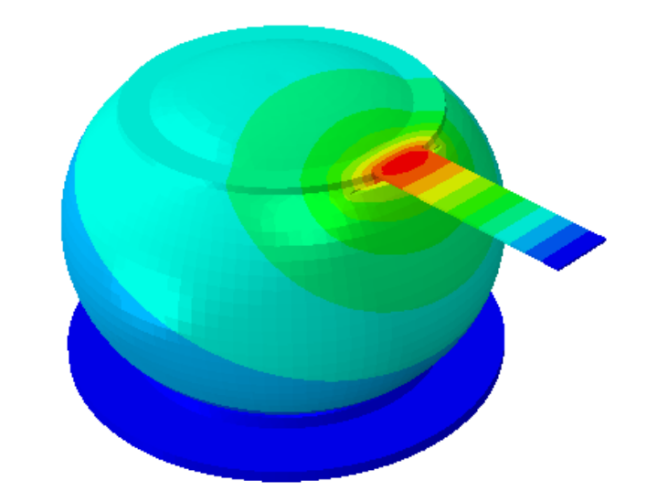

1.高精度焊點建模與失效仿真能力

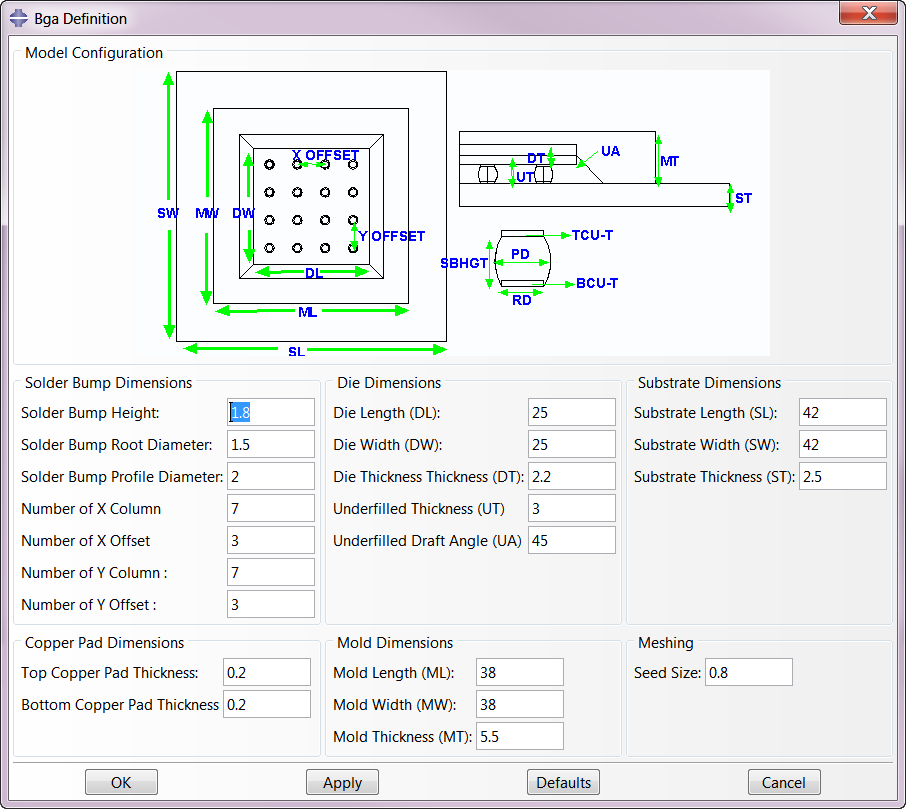

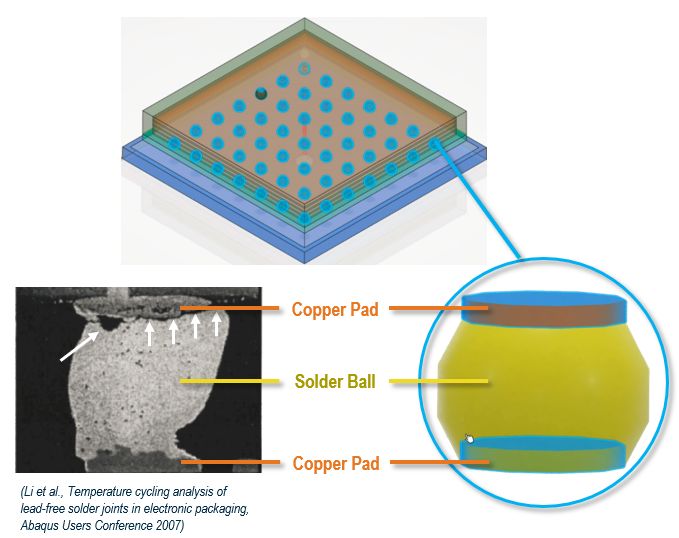

· BGA焊球參數化建模：Abaqus支持通過專用插件（如BGA Plugin for Abaqus/CAE）快速構建球柵陣列（BGA）焊點的參數化模型，顯著提升建模效率。例如，可定義焊球直徑、間距、布局等參數，并自動生成復雜幾何結構，適應芯片封裝的高密度要求。
· 材料本構模型多樣性：

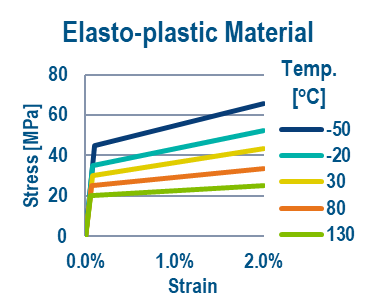

o 支持與溫度相關的動態硬化彈塑性模型，準確模擬焊料在熱循環下的力學行為。

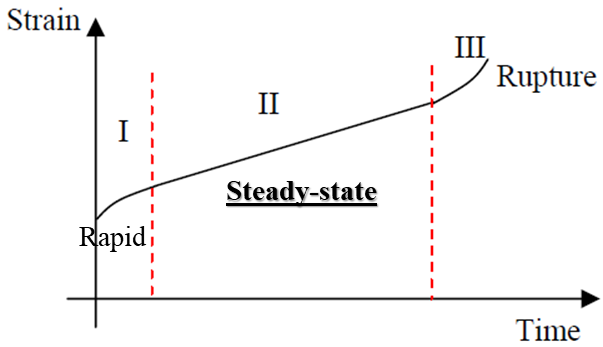

o 集成Anand蠕變模型，分析焊點在高溫環境下的蠕變變形及長期可靠性。
· 失效機理模擬：通過結合基于應變的Coffin-Mason準則，預測焊點在循環載荷下的疲勞失效壽命，為芯片封裝設計提供關鍵數據。
2. 多物理場耦合分析優勢

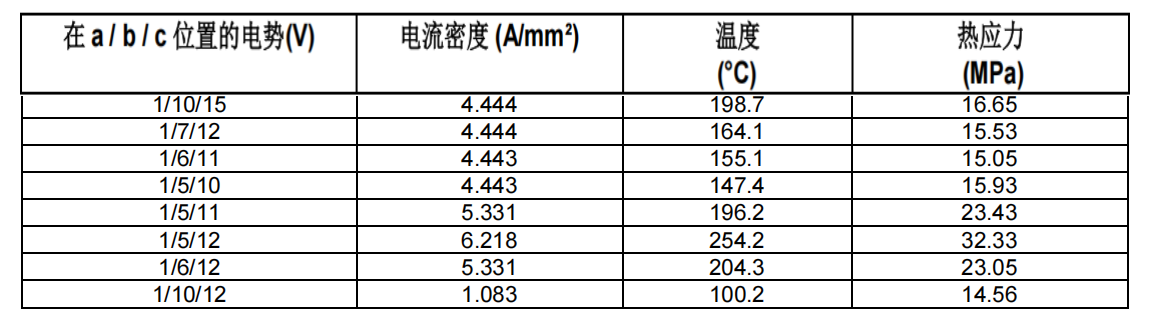

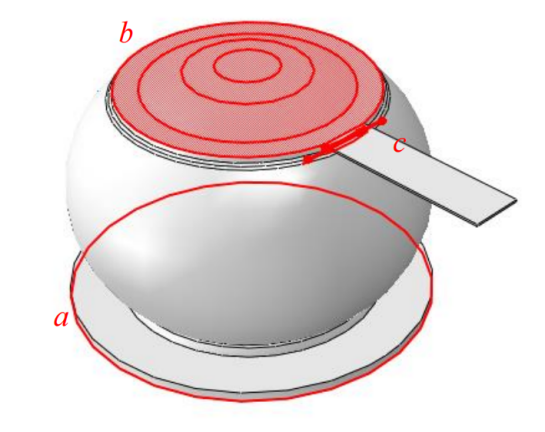

· 熱-電-力耦合分析：Abaqus可同時考慮溫度場、電流場與應力場的相互作用，模擬芯片工作時的焦耳熱、熱膨脹及熱應力分布。例如，分析高功率芯片的熱管理問題，優化散熱設計以避免焊點因熱應力失效。

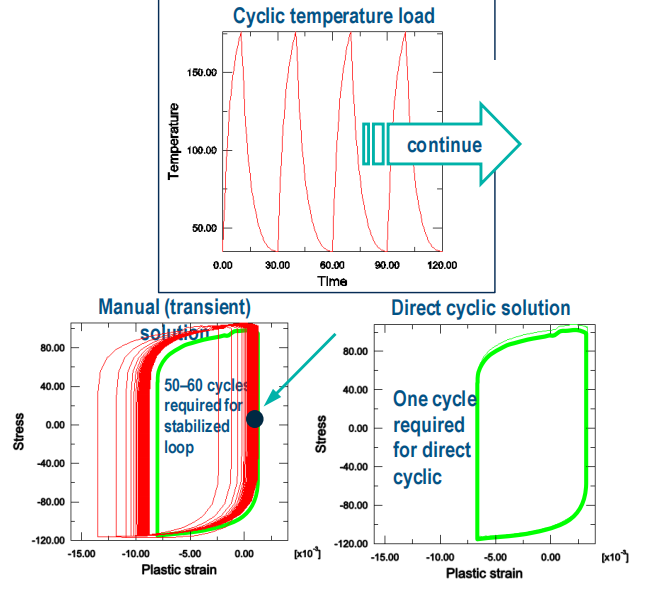

· 封裝結構熱循環分析：通過熱-力耦合仿真，評估芯片在溫度循環（如-40°C至125°C）下的焊點開裂風險，支持加速壽命試驗（ALT）的虛擬驗證。
3. 疲勞壽命預測與結構應力方法

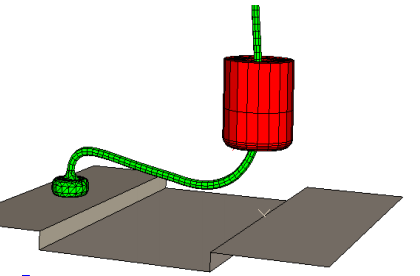

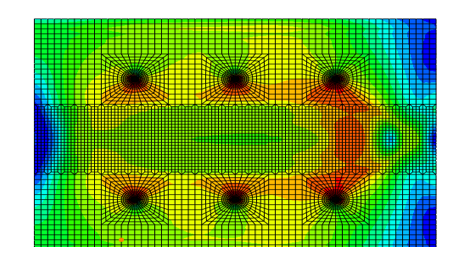

· 網格不敏感結構應力法：Abaqus結合ASME標準推薦的網格不敏感結構應力方法，可精確計算焊接接頭的疲勞強度，避免傳統方法對網格密度的過度依賴。例如，在芯片封裝焊線分析中，該方法能快速定位易疲勞失效區域。
· 與Fe-Safe集成：通過Abaqus生成的應力結果（如ODB文件）可直接導入Fe-Safe進行疲勞壽命計算，支持多種疲勞算法（如BS54000焊縫標準），提升分析效率。
4. 復雜非線性問題的處理能力
· 材料非線性與接觸分析：芯片封裝中常涉及焊料的超彈性、塑性變形及界面接觸問題。Abaqus的顯式/隱式求解器可高效處理此類非線性問題，例如模擬焊球在跌落沖擊下的塑性變形及斷裂行為。
· 多尺度分析：支持從微觀焊點（如單個BGA焊球）到宏觀封裝結構的跨尺度仿真，確保多層級設計的一致性。
5. 行業應用案例與生態系統支持
· 實際工程驗證：Abaqus在芯片封裝領域已有成熟應用案例，例如某高端芯片企業通過Abaqus優化BGA焊點布局，將熱循環壽命提升30%。
· 插件與二次開發：提供Python腳本接口和用戶子程序（如UMAT），支持自定義材料模型和自動化流程開發。
總結
Abaqus在芯片領域的核心優勢在于其多物理場耦合深度集成、高精度材料模型、疲勞壽命預測方法以及復雜非線性問題的求解能力。這些特性使其成為芯片封裝設計、可靠性分析和失效預防的關鍵工具。如需進一步優化分析流程，可結合Fe-Safe、WeldLife等工具，或利用Abaqus的二次開發功能實現定制化需求。
