SOLIDWORKS 2020新功能增強之封套，協同設計及關聯參考設計

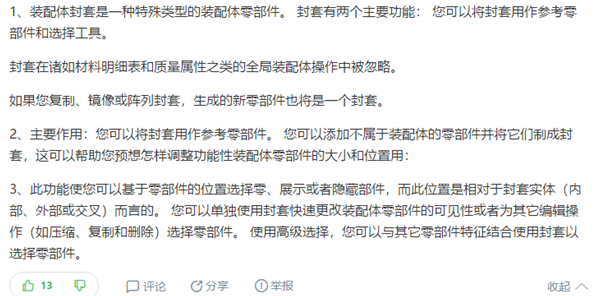

提起SOLIDWORKS的“封套”功能，從推出到現在至少有6年了，但可能和Speedpak一樣，很少有用戶用過，甚至大多數用戶都不知道它是干什么的。關于之前的功能，百度知道中是這樣描述的：
原先制作封套的零部件大多是矩形，然后提供基礎的區域選擇、干涉運算的功能，SOLIDWORKS 2020新版本中，封套可以幫助用戶實現部分協同設計，可以將“零件”作為“參考零部件”，將其他裝配體中的某個零件作為封套件，在不同的裝配體零件間實現新增零件的關聯設計（自頂向下技術）。
為了讓大家更易于理解，以下是功能具體描述和應用場景：

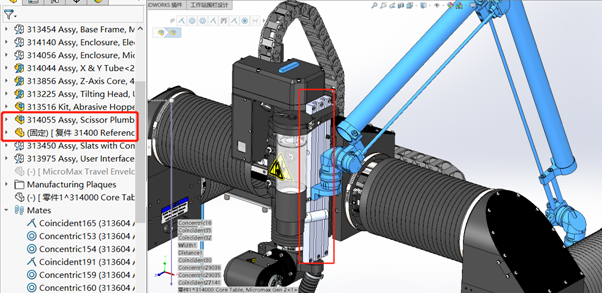

首先，下圖中，紅框里的模型和藍色高亮顯示的模型，并不屬于一個子裝配體，而是一個獨立的零件+一個子裝配體。
當模型量增多，在裝配體中做配合就會變卡、甚至崩潰，嚴重影響設計效率。整套設備有5200多個零件，我的筆記本運行起來已經有點卡頓。而借助新的封套功能，可以實現將紅框里的零件“暫時借給”其他子裝配體做配合，甚至是做關聯零件設計。
找到“工具”—“封套發布程序”并運行。

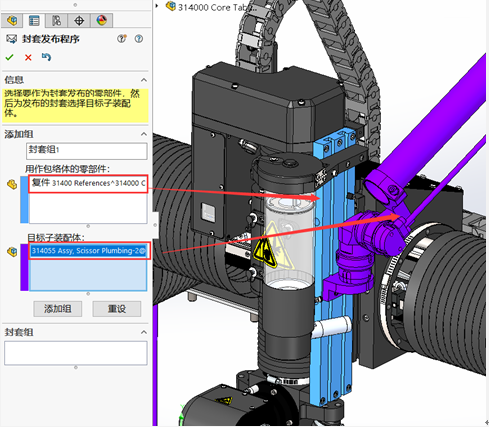

下圖中，包絡體零件指的就是要被臨時借用的封套件，目標子裝配體可根據需要選擇。設定完后，點擊√。

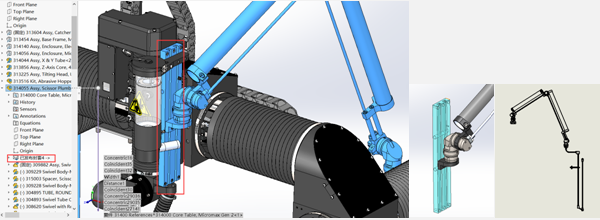

運算完成后，再次點擊目標子裝配體，可以發現封套件已經借用，且特征樹中新增了“已發布封套”的模型，打開后可以明顯看到封套件的顏色不同，且自動被設定為不包括在BOM和工程圖中，不會給用戶帶來額外的設定負擔。

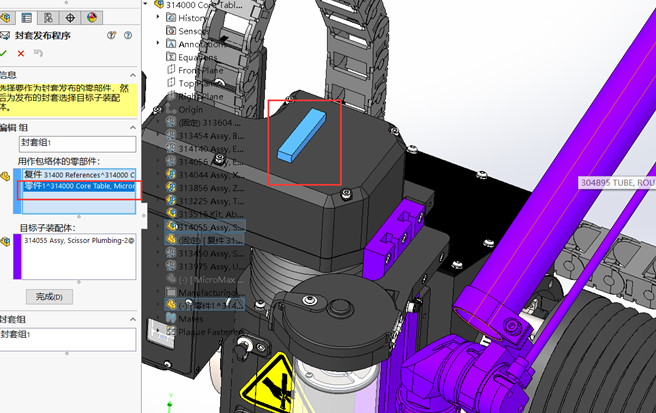

完成封套設定后，測試關聯零件設計。新建一個測試零件并將它添加到剛才的封套組中去（如下圖）。

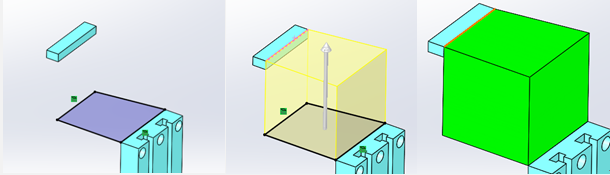

打開子裝配體，用自頂向下設計的方法，插入一個帶尺寸關聯的新零件。

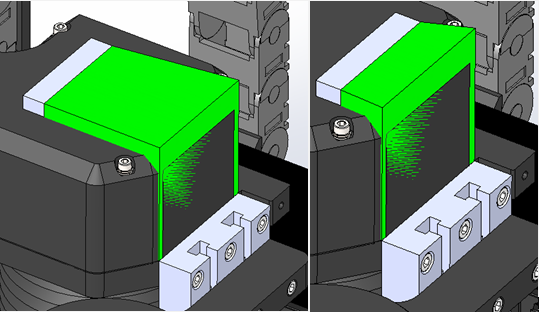

最后，回到總裝配中，改變測試零件的位置后，發現新增的綠色零件會自動刷新尺寸。
借助封套功能的增強，用戶可以應用在一些設計場合中，例如：添加管路線束，有時管接頭或者參考結構隸屬于其他子裝配體中，現在可以將它們作為封套件，在子裝配體中布路，即便于操作，降低系統資源提升設計效率；
再例如：協同設計。我們都知道，同一個文檔，是沒辦法在兩臺電腦里同時運行的，即使有SOLIDWORKS PDM也不行，而對于工作量大的產品設計來說，經常需要多位設計師協同工作，原先受限于功能，多位用戶只能按照不同子裝配體設計完成后，再交由一人完成組裝，現在通過封套功能，將關鍵的避位、安裝孔位、設備區域劃分、對接位置等信息以封套零部件的形式體現，就可以實現部分協同工作的效果。

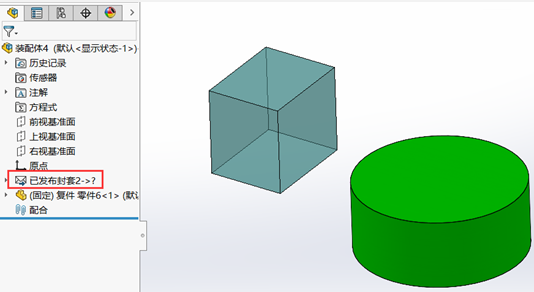

以下圖中測試為例，藍色封套件是總裝里的參考部件，綠色的是正在設計的零件，在無需打開參考部件的情況下，用戶就可以讀取重要的設計信息，特征樹中的問號代表了參考關系臨時丟失，若總裝里的參考部件有更新時，只需打開一次，封套信息就會被刷新，且關聯設計的尺寸參數、配合約束都會更新。
