SOLIDWORKS 2020新功能之MBD功能更新介紹

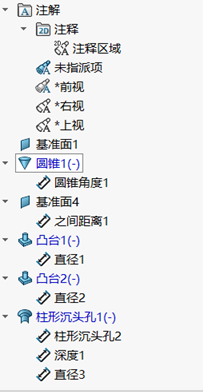

SOLIDWORKS MBD車間無圖紙制造解決方案作為一種未來的工作模式,在三維模型上標注PMI(加工制造信息),用于加工和溝通都有著無與倫比的優勢,在之前的SOLIDWORKS版本中發現由于尺寸太多,雖然可以在各個視圖上顯示,但是在左邊的管理器中是無法分辨在哪個視圖下。如圖所示:

SOLIDWORKS MBD 2019.png                  SOLIDWORKS MBD 2020.png

SOLIDWORKS 2019版本                               SOLIDWORKS 2020版本

在裝配體和零件中,注解顯示FeatureManager設計樹中的注解 文件夾下的子文件夾中。在注解文件夾中,可以對注解排序以及圖形區域中將器高亮顯示。

1)、按注解視圖排序

注解還將顯示在與其所屬視圖對應的子文件夾中,例如未指定、前視、右視和上視。

如圖所示:

SOLIDWORKS MBD功能更新.png

2)、按注解類型排序

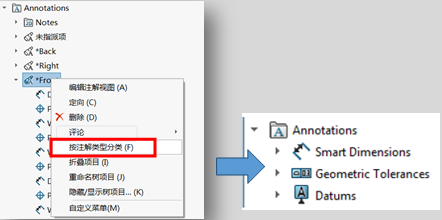

注解還可以按照類型進行排序,例如;智能尺寸、焊接符號和零件序號。右鍵單擊注解 或視圖子文件夾,然后選擇【按注解類型排序】。

SOLIDWORKS 2020新功能更新.png

3)、注解名稱格式

DimXpert注解的名稱將采用新格式。

尺寸名稱@特征名稱(尺寸值)之前的版本是沒有特征名稱(值),例如:智能尺寸

SOLIDWORKS 2020功能更新.png


除SOLIDWORKS MBD新功能之外,SOLIDWORKS 2020還有更多增強新功能,如:生成大型裝配體工程圖、加快裝配體設計、柔性零部件、更快地繪制草圖等,如需了解詳情,可撥打全國咨詢電話400-707-5008。
