Visual Components 4.3 新增功能
Visual Components 最新發布了4 .3 版本，該版本中添加了令人興奮的新特性，并做出了重大改進，為用戶提供了更流暢的模擬體驗。
Visual Components 4.3 專業版新功能

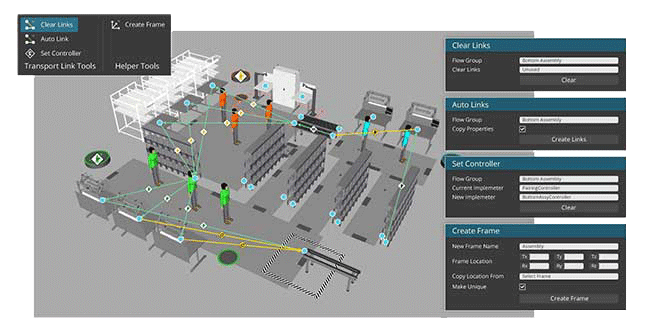

Process Model 模塊升級與改進
新增和優化流程工具，簡化流程仿真工作，實現流程快速新建和流程行為分配。
· Auto-link 工具：一鍵定義所有缺少的生產流程。
· Clear links 工具：清除和重新定義任意選定數量的工藝鏈接。
· Set Controller 工具：任何資源都可以分配或重新分配到不同的傳輸網絡。

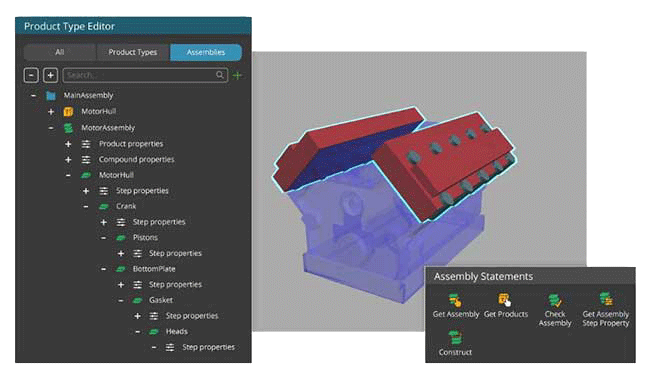

Process Model 新增裝配編輯器
借助裝配編輯器實現裝配設計管理，如：裝配體零件位置關系、裝配體堆疊/拆卸關系以及布局模擬工藝關系等。通過新的3D工作區來管理程序集，可隨時預覽任何更改，同時分層組裝結構樹便于產品組裝的理解和溝通。在程序集中新增裝配相關功能語句和命令。

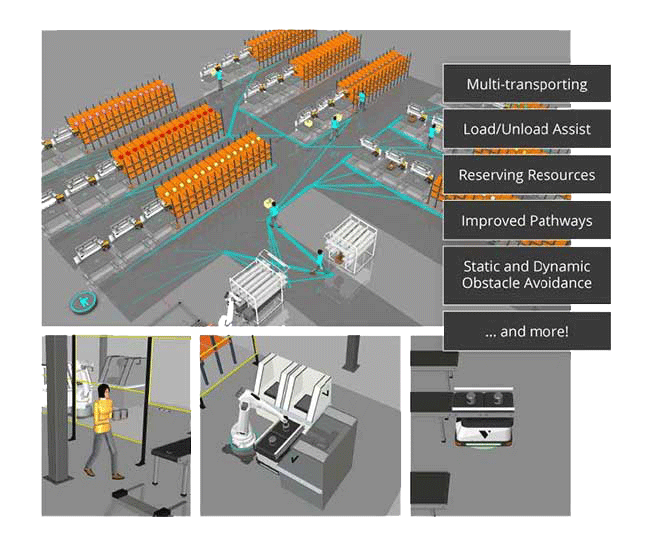

Process Model 資源管理器功能優化
Process Model 資源管理器功能優化，如AGV、機器人和人。
例如:
· 資源支持多路傳輸：資源可一次運輸多個產品。
· 加載/卸載輔助資源：資源可以從其他資源或流程中加載和卸載材料。
· 資源分配：可以將資源分配給特定任務。
· 路徑優化提升：資源可以沿著具有速度限制的區域、容量限制的區域、單向或多向路徑等特性的路徑移動。
· 靜態和動態避障：資源可以在移動中避開障礙物，能夠在布局中定義AGV的禁止進入?yún)^(qū)域。
導入CAD幾何圖形
裝配體模型導入后將根據模型特征形成子裝配、零件等幾何特征樹。同時CAD組件可在導入時自動分解成多個組件或鏈接，大大提高了組件定義和布局設計工作效率。
組件向?qū)Чδ茉鰪?qiáng)
在建模界面中添加了更多組件定義向?qū)нx項。設備定義向?qū)Э煽焖賹⑿袨閷傩耘c靜CAD屬性相匹配，快速實現靜態CAD幾何圖形到具有行為屬性仿真組件的轉化。
新增快速組件克隆工具，可以通過線性陣列或角度克隆方式實現快速組件克隆與復制。

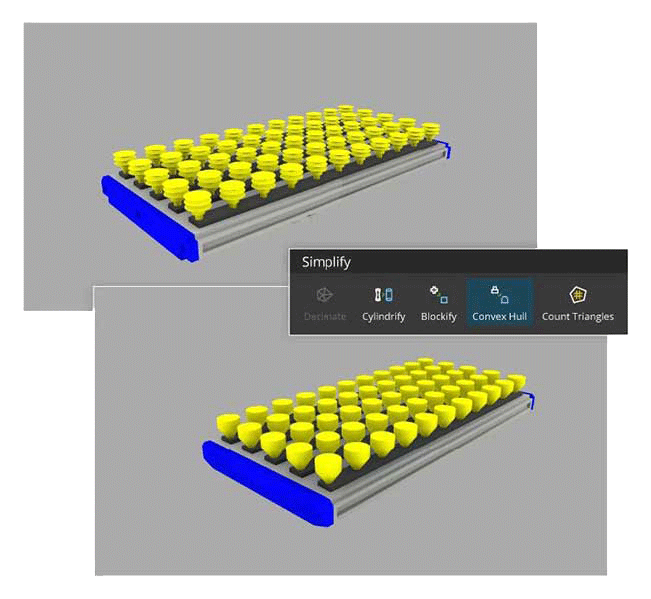

模型簡化與輕量化工具
CAD模型數據導入后，可借助模型簡化與輕量化工具實現數據模型特征的二次簡化與輕量化。輕量化后有助于提高大規模應用仿真場景的仿真性能。

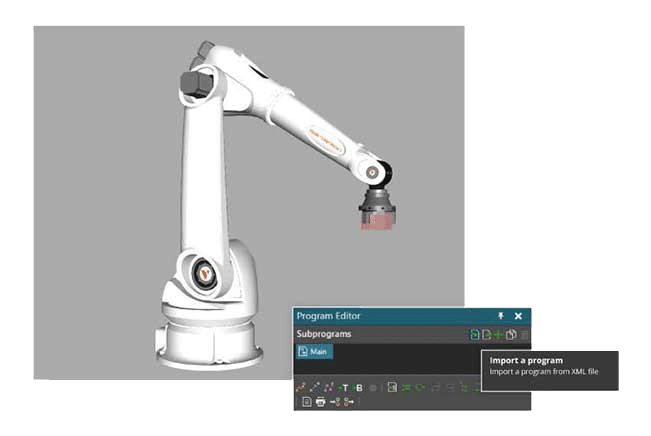

Visual Components 機器人程序?qū)雽?dǎo)出
· 機器人程序編輯模塊支持機器人XML格式程序?qū)牒蛯?dǎo)出。
· 機器人抓取空間可視化，以確保機器人在模擬期間與正確的部件進行交互。

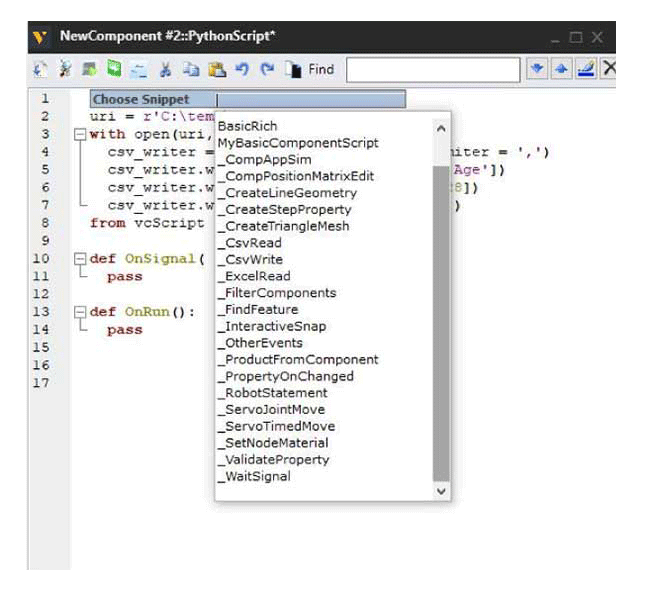

新增Python函數腳本
新增Python功能函數腳本（程序片段），使用這些預定義的代碼段來定義組件屬性并幫助用戶完成編程任務，提高腳本編程效率。例如：快速代碼編寫來讀取和寫入CSV 文件、從Excel 文件中讀取數據、控制伺服運動、3D 世界中執行交互式選擇等。
Visual Components 4.3 高級版獨有新功能

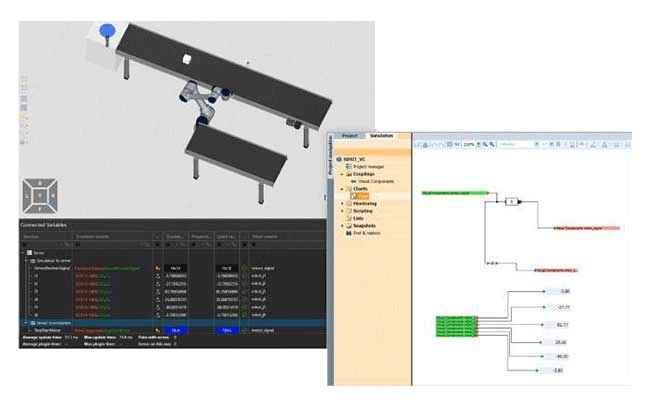

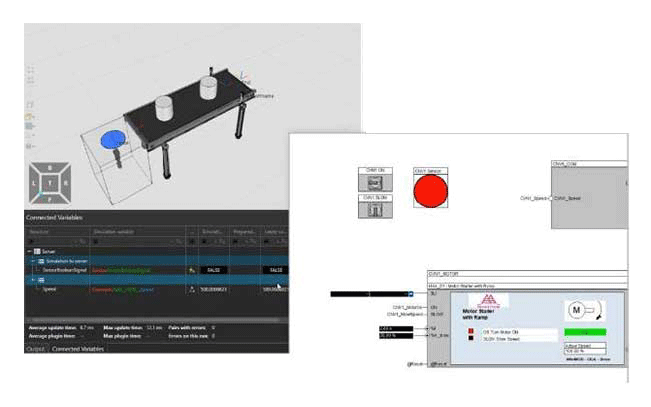

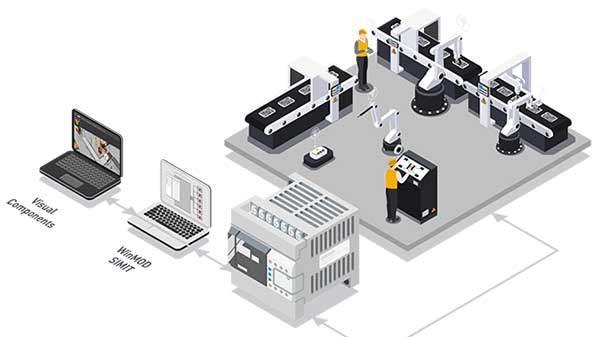

WinMOD和SIMIT
借助WinMOD和SIMIT軟件接口實現數據通訊協議擴展，進而支持更多品牌物理和虛擬控制器的數據互通和虛擬調試。
用戶可通過Visual Components搭建和模擬工廠布局，再通過WinMOD 和SIMIT軟件與控制器進行聯機測試（驗證PLC 控制程序和機器人運動學）。
