集成電氣系統設計SOLIDWORKS Electrical 3D解決方案
SOLIDWORKS Electrical 3D 可讓您輕松地將 2D 電氣原理圖設計數據連接到SOLIDWORKS 3D CAD 模型，將兩者進行雙向?qū)崟r集成以便輕松協作。使用 SOLIDWORKS Electrical 3D將簡化您的電氣設計！
當前位置：首頁 >產品和服務 >電氣設計 Electrical
集成電氣系統設計SOLIDWORKS Electrical 3D解決方案
控制箱
開關設備/能源
中心局布線
結構化布線
SOLIDWORKS Electrical 3D 電氣

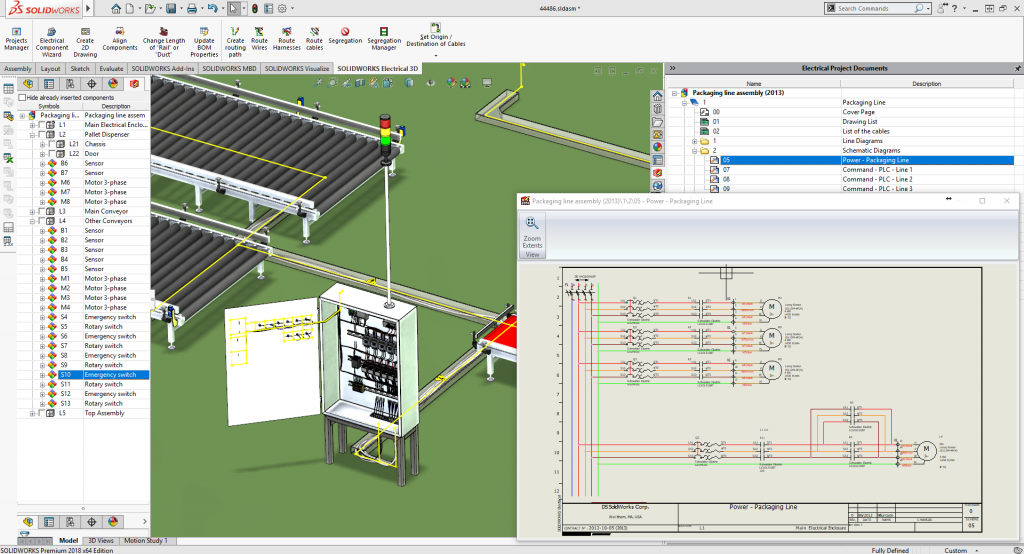

電氣和機械環境之間的協作 | 實時同步 | 電氣柜設計

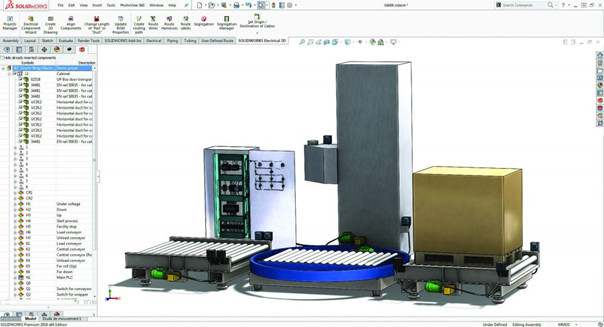

SOLIDWORKS Electrical 3D 使您能夠輕松地將來自 S OLIDWORKS Electrical Schematic 的電氣原理圖設計集成到機器或其他產品的 3D 模型中。（SOLIDWORKS Electrical 3D 需要 SOLIDWORKS CAD 軟件。）設計師可以將所有電氣零件的 3D 版本放入他們的模型中，并在 3D 中鋪設電線/電纜/線束以連接所有電氣設備。這使您能夠規劃特定位置和路徑，并在制造設備之前準確確定電線/電纜/線束長度，以確保一致的制造并減少廢料和成本。您的 2D 原理圖和 3D 模型是雙向?qū)崟r同步的，因此任何更改都會自動更新.
優勢
將使用 SOLIDWORKS Electrical 創建的系統級原理圖連接到在 SOLIDWORKS 中設計的 3D 模型。
1. 將原理圖設計數據導入SOLIDWORKS 3D CAD軟件

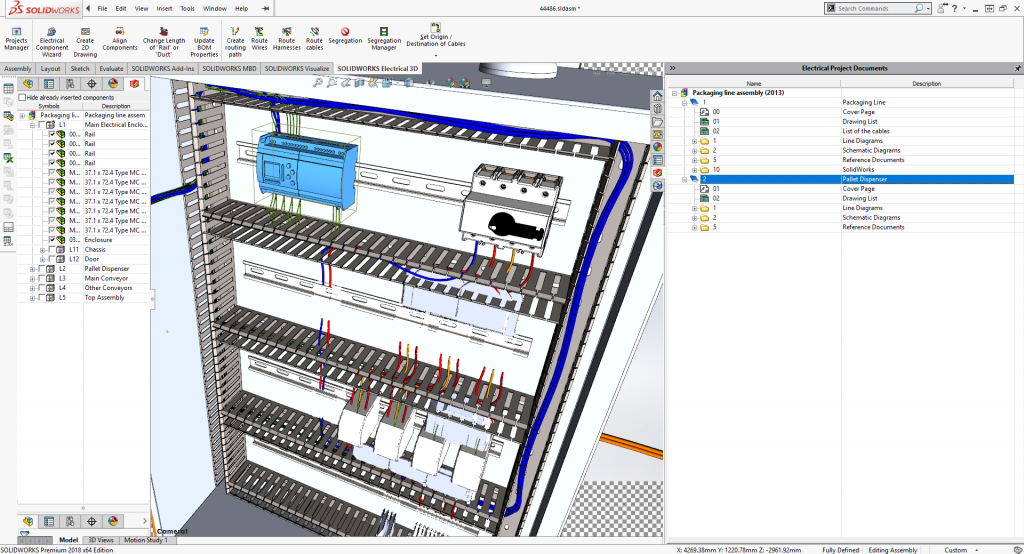

2. 在 3D 模型中啟用所有電氣元件的放置
3. 基于二維原理圖數據自動布線電纜/電線
4. 分離/隔離檢查：確保電氣運行是分離的，以防止電磁干擾（例如，將三相交流電源與來自傳感器的 pH 信號分開）
5.確定所需的電纜/電線/線束長度，并提供到 2D 詳圖工具的實時鏈接
6.為與液壓、氣動和所有組件相關的電纜/電線運行提供路徑規劃/空間分配和碰撞檢測
版本
將哪種SOLIDWORKS Electrical電氣軟件包適合您！

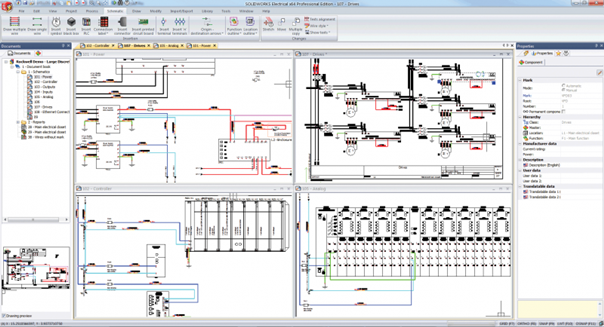

SOLIDWORKS Electrical 2D電氣原理圖標準版/專業版

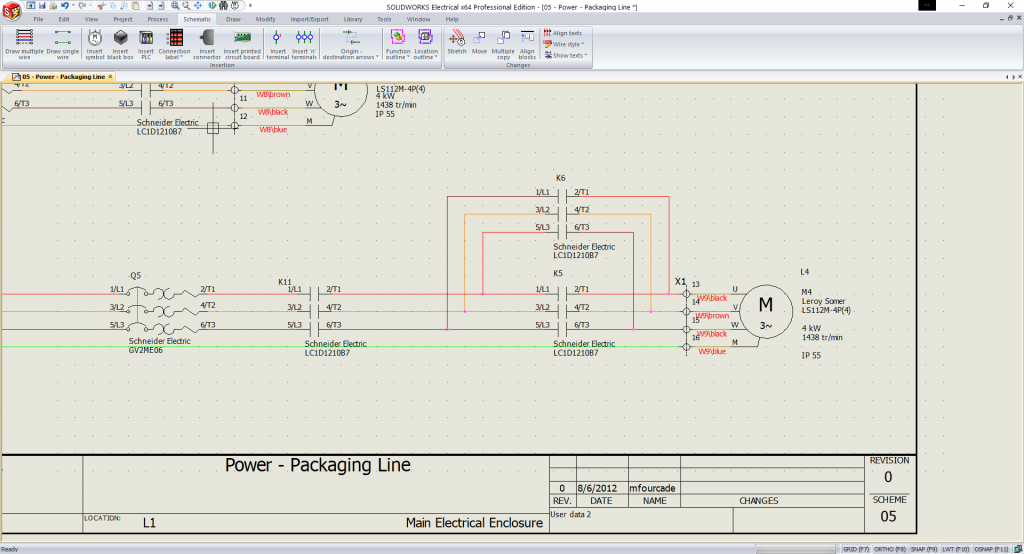

SOLIDWORKS Electrical Schematics 軟件包提供獨立的、易于使用的電氣設計工具，使您能夠有效地定義復雜電氣系統的電氣互連。
獲取SOLIDWORKS Electrical 2D標準版和專業版報價
SOLIDWORKS Electrical 3D
SOLIDWORKS Electrical Schematics 軟件包提供獨立的、易于使用的電氣設計工具，使您能夠有效地定義復雜電氣系統的電氣互連。
獲取SOLIDWORKS Electrical 3D報價

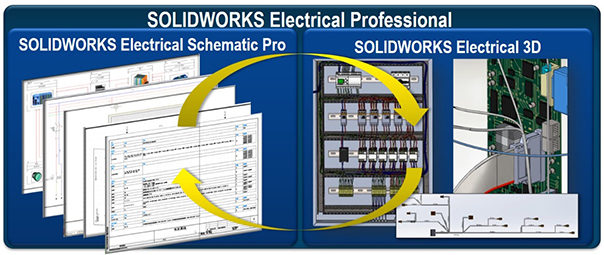

SOLIDWORKS Electrical Professional
SOLIDWORKS Electrical Professional 將 SOLIDWORKS Electrical Schematics 的電氣原理圖設計功能與 SOLIDWORKS Electrical 3D 的 3D 功能結合在一個軟件包中。
獲取SOLIDWORKS Electrical Professional報價
億達四方電氣工程師將為介紹SOLIDWORKS電氣的版本功能對比。
索取SOLIDWORKS電氣原理圖價格，歡迎聯系SOLIDWORKS正版授權增值經銷商：億達四方400-690-5090
