1 將電氣項目的產品結構保存到 3DEXPERIENCE? (Electrical Schematic Designer) 中

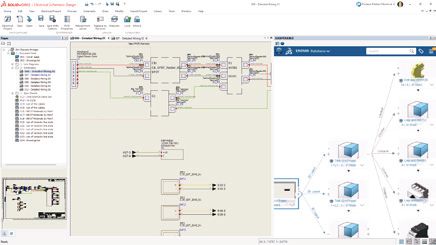

? 將每個符號的產品結構數據與電氣項目一起保存。

? 在 3DEXPERIENCE 平臺上創建電氣項目中的產品結構，并將其與 SOLIDWORKS 中的機械產品結構相結合。

優勢

使用組合的電氣和機械產品結構簡化 BOM 文檔。

2 添加分布式終端功能

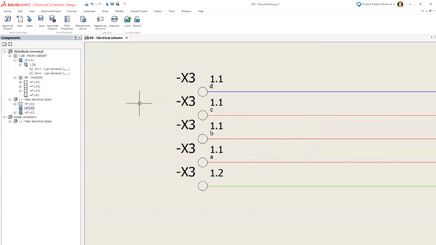

? 添加新接線板時，可以選擇特定針腳。

? 將單個電路分布在多個原理圖符號上。

優勢

促進涉及復雜接線板配置的電氣原理圖設計。

3 新增用于導入新電氣內容的新工具

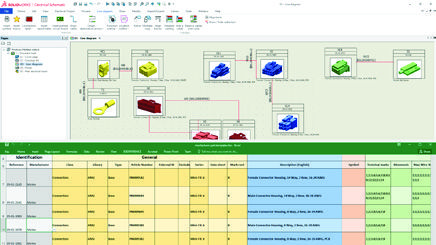

? 使用基于 Microsoft? Excel 的增強型模板，將電纜參考和制造商的零件信息導入庫中，且可針對不同的電氣分類類型進行定制。

? 在導入時包含電纜芯線和零部件端子信息。

優勢

使用新的導入工具，加快電纜參考和制造商零件的導入速度。

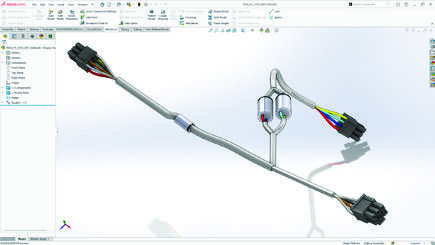

4 對帶接頭的線束進行布線時，新增防止出現回路的功能 (SOLIDWORKS Electrical 3D)

? 將所有接頭置于線束中心線上，以簡化分段的創建，同時保持線束中的連接邏輯。

優勢

通過簡化線束中接頭的定位，加快 3D 線束布線的創建。

5 增強了 3D 繪圖布局功能

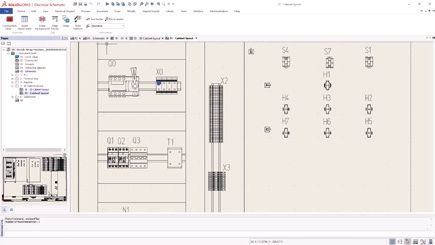

? 利用新的動態工程圖和原理圖注解功能，加快文檔創建速度。

? 在設計電氣控制面板或線束時使用，將工程圖零部件視圖與原始原理圖中的相應符號連接起來。

優勢

根據電氣機柜或線束的 3D 展示創建智能 2D 圖紙，提高數字連接性。

6 接線板使用電線和電纜進行連接時可以創建工程圖

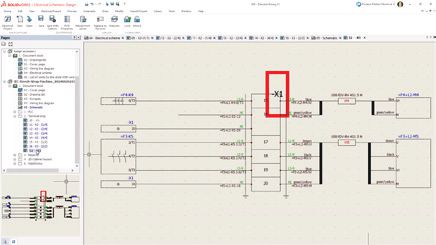

? 為接線板工程圖顯示電線和電纜的目標信息。

? 提供多種接線板選擇，提高目標零部件的可視性。

優勢

借助增強的電線和電纜目標信息，提高接線板工程圖的設計靈活性。

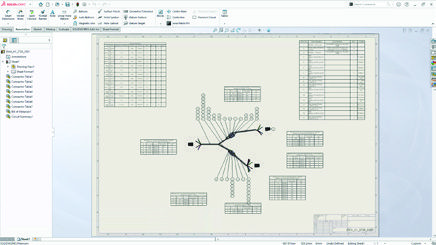

7 根據 3D 路線創建改進的線束板工程圖（SOLIDWORKS Electrical 3D）

? 通過完善表格、尺寸、零件序號和格式的自動定位功能，現在在展平的工程圖上表格和零件球號可以更好地組織和定位。

? 在完成設計變更后，自動更新電氣線束文檔。

優勢

創建改進的線束板工程圖和文檔，便于制造。

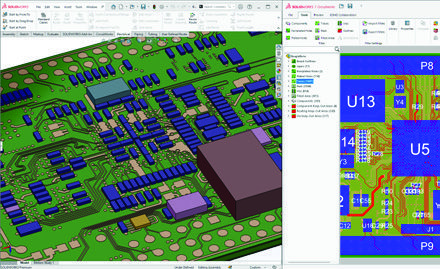

8 為 SOLIDWORKS 中的 ECAD/MCAD 提供銅跡線支持

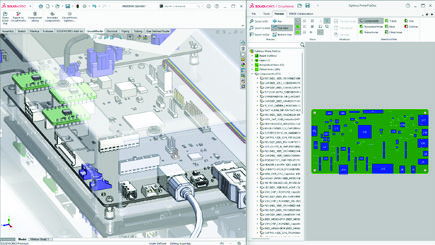

? 使用 IDX 文件將導通孔、跡線和形狀等內部和外部銅線特征導入 SOLIDWORKS。

? 通過訪問 PCB 中更詳細的銅跡信息，實現更精確的質量、熱、結構、沖擊和電磁分析。

優勢

簡化 ECAD-MCAD 協作流程，實現更完整的 PCB 設計和仿真工作流程。

9 3DEXPERIENCE 平臺上的 ECAD-MCAD 支持

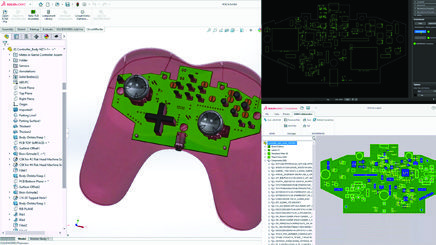

? 通過 3DEXPERIENCE 平臺在 ECAD 和 MCAD 用戶之間交換 ECAD (IDX) 數據。

? 在 3DEXPERIENCE 平臺上共享通用 PCB 零部件庫。

優勢

在 3DEXPERIENCE 平臺上協作進行 ECAD 和 MCAD 設計。

10 所有 SOLIDWORKS 產品均支持 ECAD-MCAD 協作

? CircuitWorks 目前面向所有 SOLIDWORKS 用戶提供。

優勢

讓所有參與 ECAD 和 MCAD 設計的 SOLIDWORKS 用戶都能雙向工作。
