SOLIDWORKS建模-如何繪制刻度盤
SOLIDWORKS建模-如何繪制刻度盤
SOLIDWORKS是的建模功能是非常強大的，今天就給大家?guī)硪粋€(gè)刻度盤的繪制方法。
1. 建立刻度盤基體

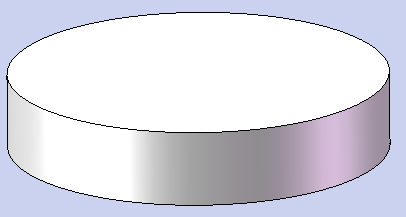

畫一個圓并拉伸一定深度，如20mm

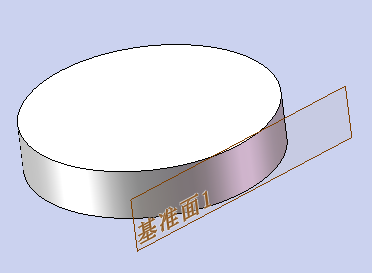

2. 建立一個相切面
3. 創建第1條刻度

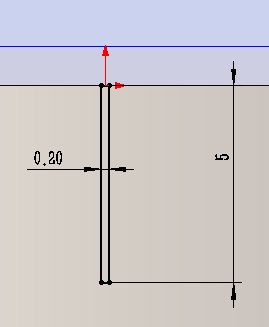

A. 在上一步建立的草圖上在中心處繪制一個矩形，尺寸如下所示：

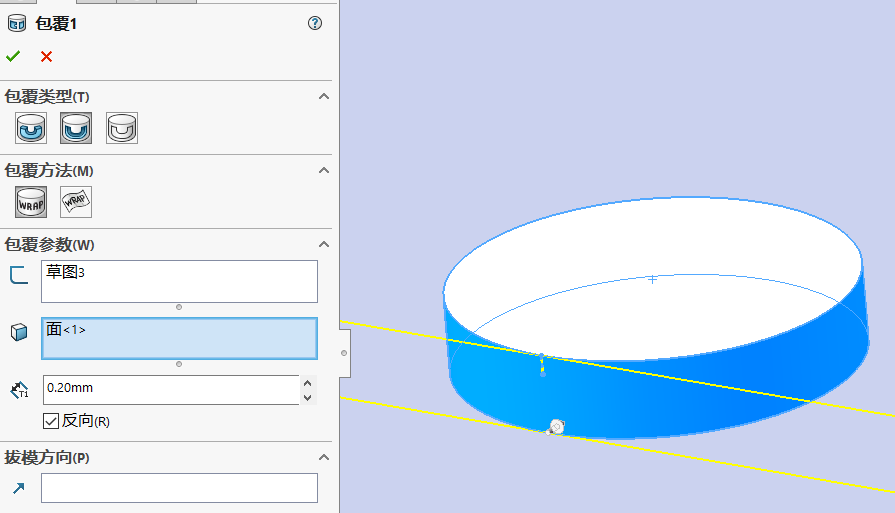

B. 使用包覆命令生成第1條刻度，包覆類型選擇“蝕雕”，方法為默認，源草圖為上一步建立的草圖，包覆面為圓柱面，深度為0.2mm（注意方向）
4. 創建第1組刻度

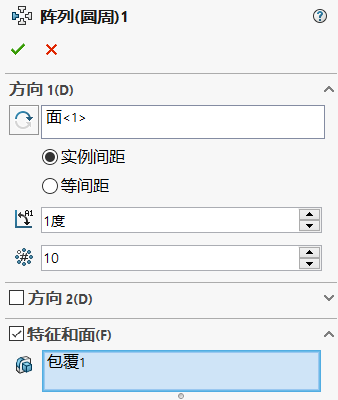

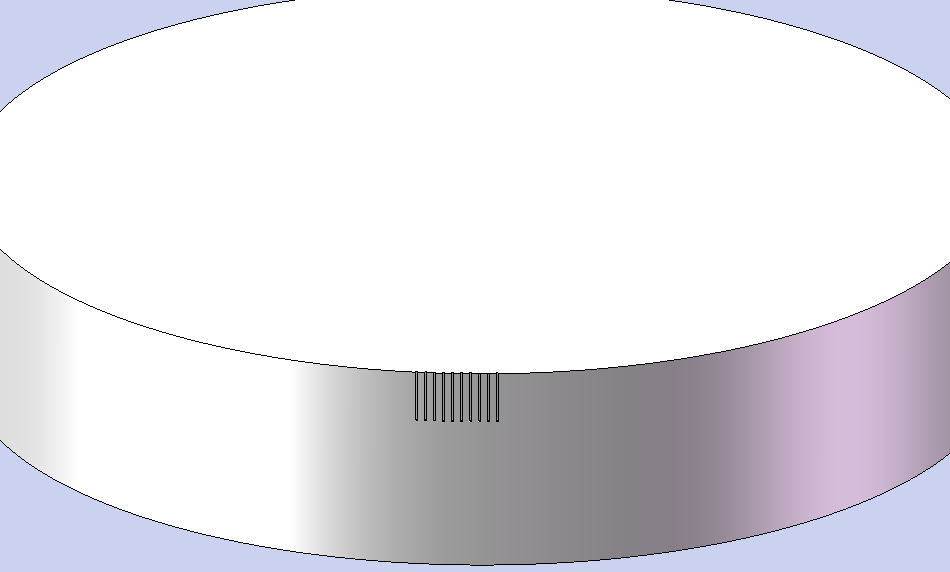

A. 陣列生成第1組刻度的初始狀態；陣列方式為“實例間距”，間距為1°，實例數量10

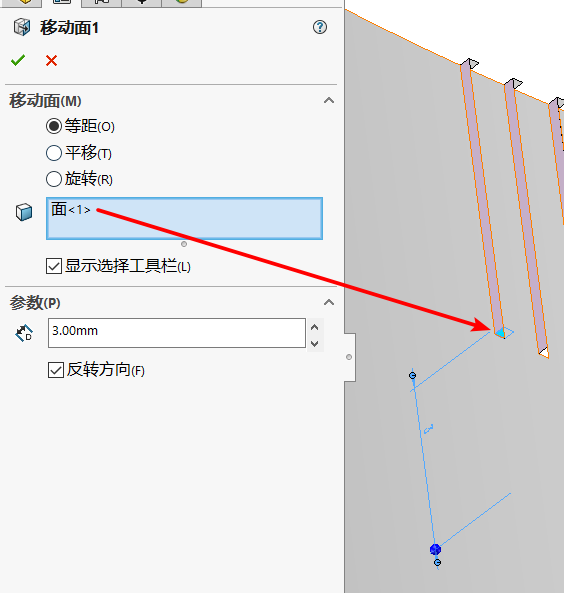

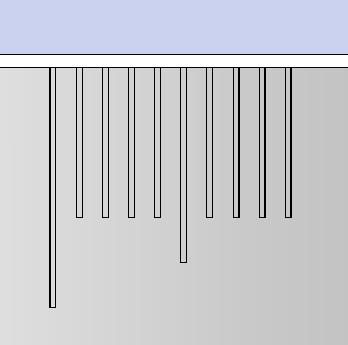

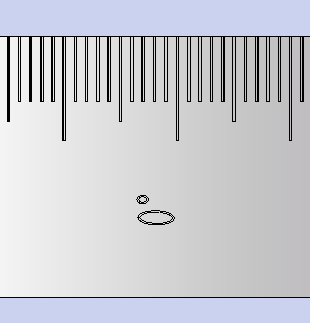

B. 采用移動面的方式延申第1條、第五條刻度分別為3mm、1.5mm
5. 生成所有的刻度

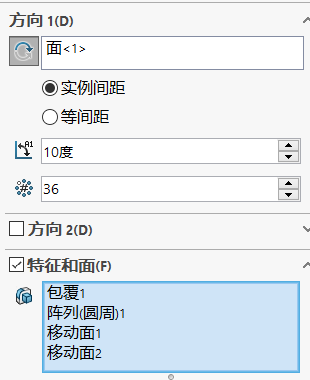

以第1組陣列為源特征，陣列方式為“實例間距”，間距為10°，實例數量36
6. 生成0°刻度值的草圖
A. 使用第2步中創建的基準面，繪制如下草圖

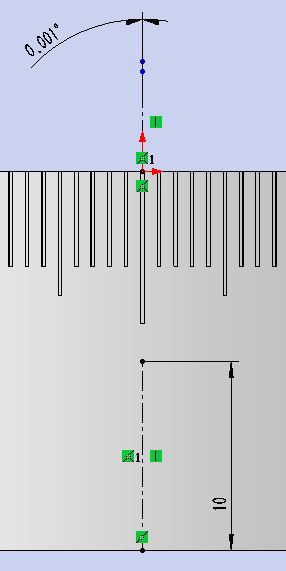

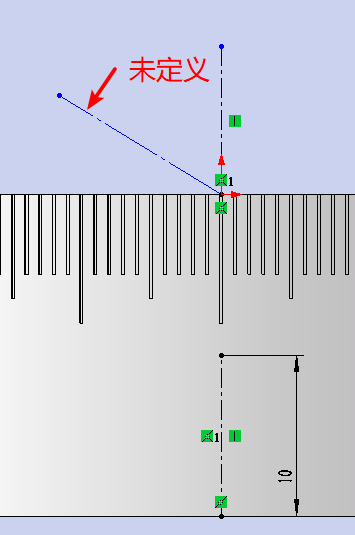

B. 標注未定義的構造線與豎直線的角度為0.001°

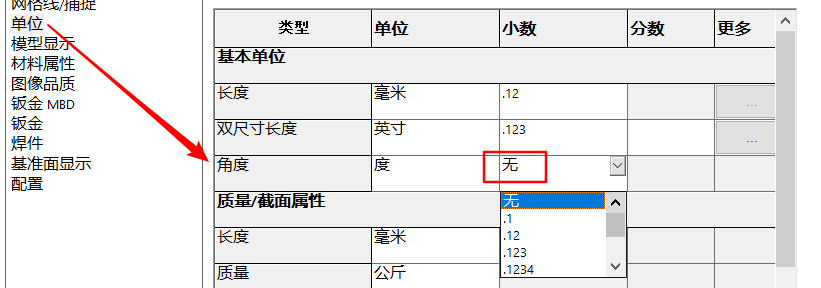

C. 設置角度精度為“無”

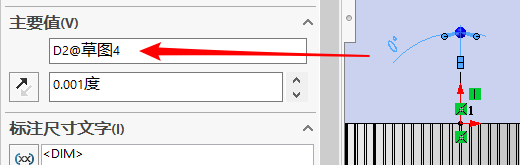

D. 復制0°尺寸的ID

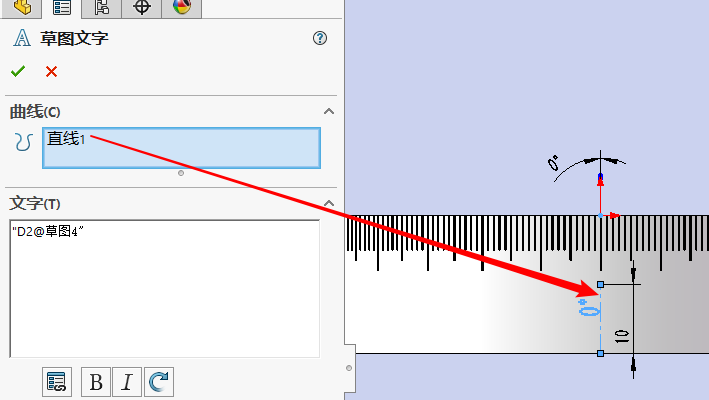

E. 添加草圖文字，參考曲線選擇下面的豎直線；將上一步復制的尺寸ID粘貼到文字欄中，適當調整文字的位置
7. 生成0°刻度值
按照第3步的方法，使用上一步的草圖生成0°刻度值
8. 陣列生成其他的刻度

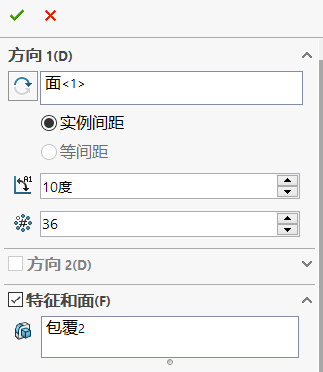

A. 陣列方式為“實例間距”，間距為10°，實例數量36

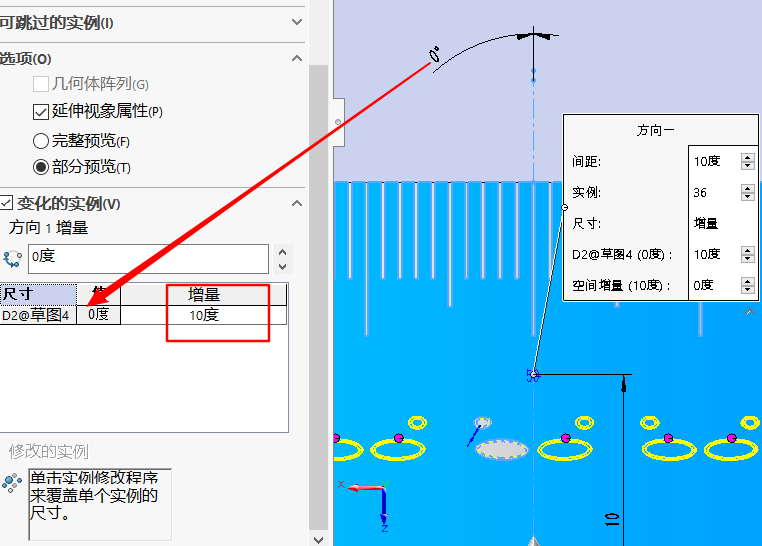

B. 選中“可變化的實例”，雙擊添加第6步B中標注的角度尺寸，并將增量設置為10°

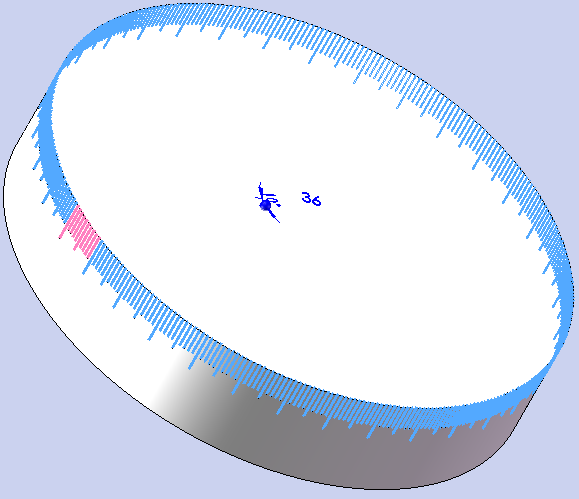

9. 單擊確定完成整個過程

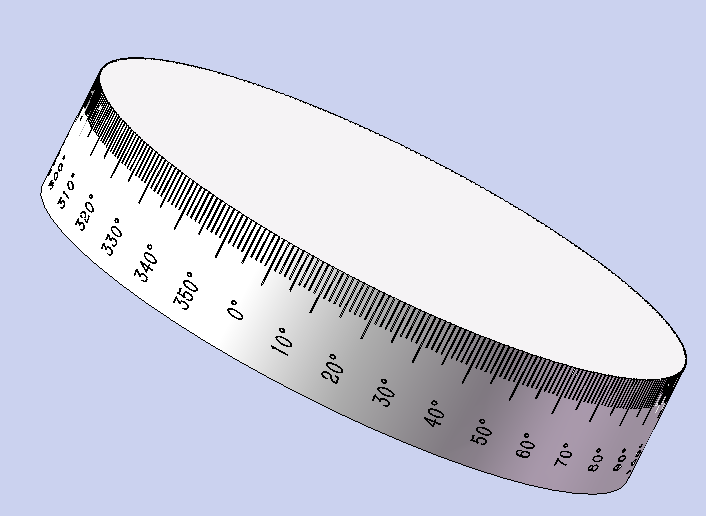

10. 簡單加點細節
