概述：

在流水線中，氣缸和夾具是大多數工廠自動生產化流水線上不可避免的一環，然而僅僅是普通的配合是無法做到真正模擬活塞運動和夾取動作的，那么，為了做到盡可能的還原現場，減少不必要的損耗，就需要solidworks內部的配合了。

限制配合允許零部件在距離配合和角度配合的一定數值范圍內移動。您指定一開始距離或角度以及大和小值。

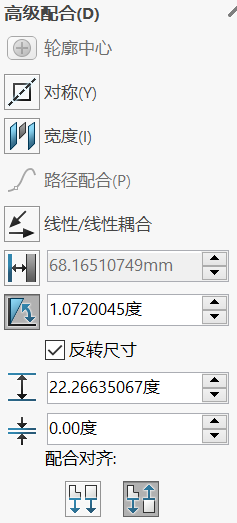

在配合PropertyManager 的 角度 框中輸入角度值，默認值為所選實體之間的當前角度。

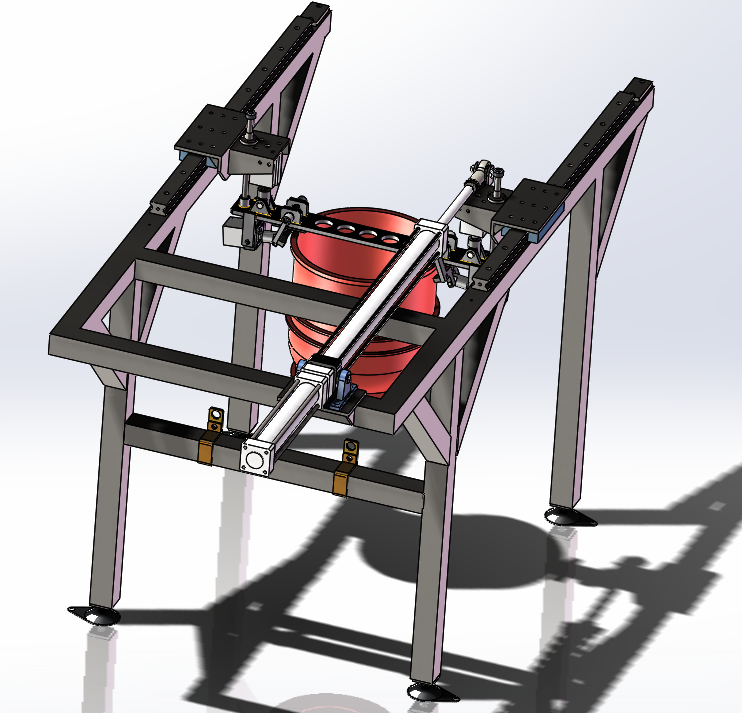

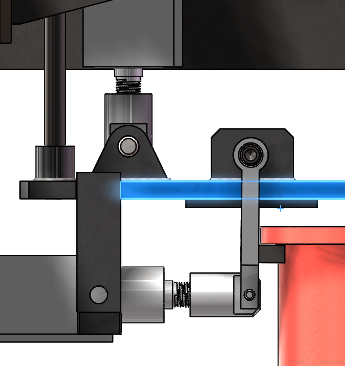

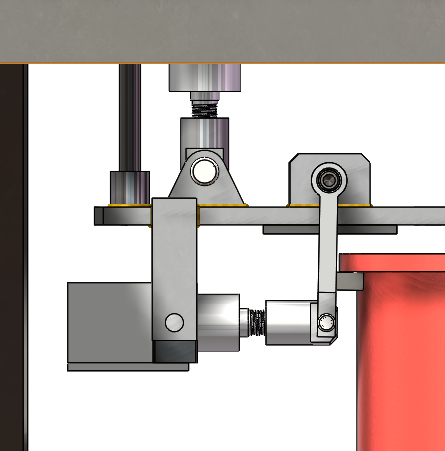

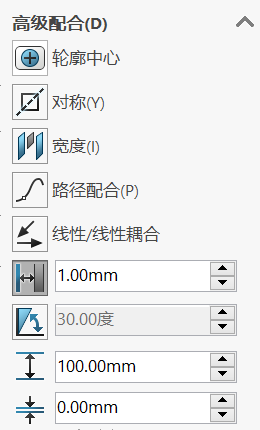

一。首先，通過這幾張圖我們能夠分析出這個裝配體里一共有三個氣缸，一個中型和兩個小型。此處我們在確認和測量好氣缸能運動的距離后，可以打開配合，選擇需要配合的面后選擇配合后，點擊限制距離，將大距離和小距離輸入好后點擊確認，這兩個面所代表的零部件之間的距離就會被徹底定死的某個距離內，模擬真實的氣缸運動路徑。

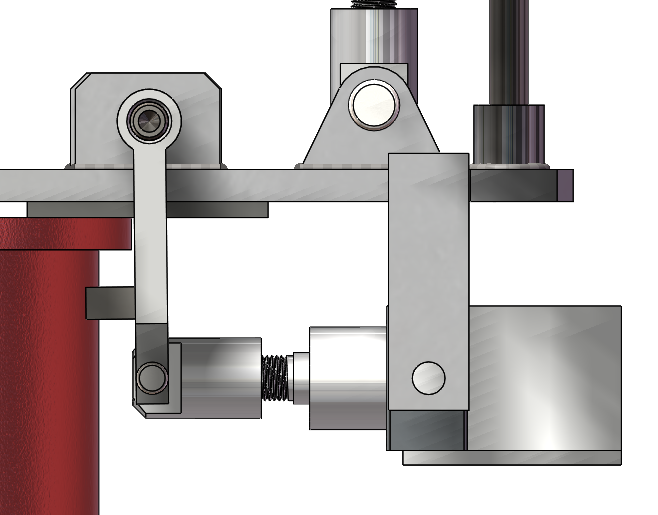

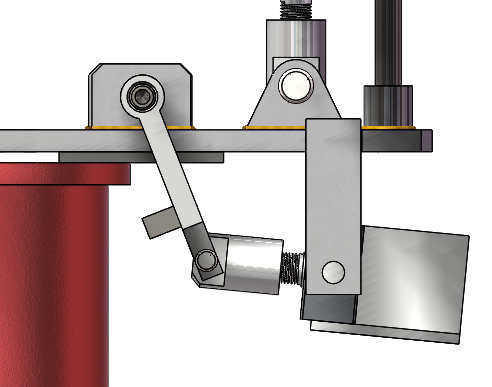

同時各位也應該注意到在幾個氣缸的配合下，下面連接夾具的氣缸是可以在一定范圍內旋轉，從而達到帶動夾具將桶夾住的作用，而實際情況是氣缸本身的可移動路徑是遠遠超過需求的，到時候演示起來夾具會直接和桶本身的模型重疊，無法得到我們需要的運動效果，那么這個時候就需要我們把目光投向配合內的另一個功能：角度配合。

通過評估和移動的碰撞測試測量出夾具所旋轉的角度后，將大角度和小角度輸入，完成角度配合。
